5.12. Classificare

5.12.15. Raccogliere i dati di classificazione...

Con il Classlister [Class lister] è possibile raccogliere i dati di classificazione ed esportarli in un file CSV per la sincronizzazione o il confronto dei dati.

Richiamare il Classlister sotto PARTproject -> Extras -> Moduli aggiuntivi-> [Additional modules] Raccogliere i dati di classificazione [Collect classification data...]... .

Figura 5.1558.

In alternativa, è possibile richiamare il Classlister anche tramite il menu contestuale di una directory e i comandi Output -> Raccogli dati di classificazione.... [Collect classification data...]

È sufficiente seguire le singole finestre di dialogo nella finestra di dialogo di Classlister [Class lister].

Determinare la directory di origine in Catalogo [Catalog].
Utilizzare la casella di riepilogo per selezionare il sistema di classi [Class system].
Utilizzare la casella di riepilogo per selezionare la lingua [Language].

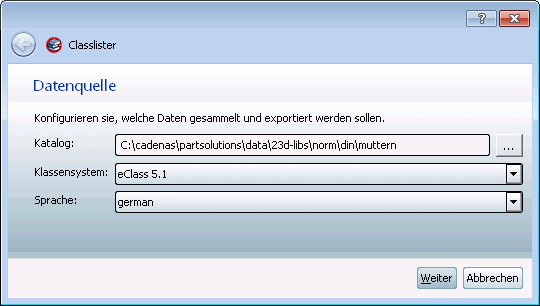

Figura 5.1559. Fonte dei dati [Data source]
Determinare quali informazioni devono essere emesse.
Attivare/disattivare le caselle di controllo Salva informazioni sulla classe [Save class information] e Salva informazioni sulla funzione [Save class variable information].
Utilizzare Sfoglia ... per selezionare il percorso di uscita desiderato.

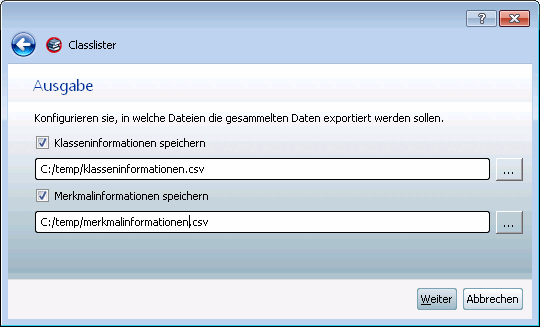

Figura 5.1560. Problema [Output]
Configurazione della formattazione dei dati da salvare [Here you can configure the formatting of the data that will be exported.]

Figura 5.1561. Formattazione [Formatting]
- Formato di uscita [Format output]
  Selezionare questa opzione per una visualizzazione diretta e chiara. Se le informazioni vengono inoltrate o elaborate tramite file CSV, non attivare questa opzione.
  Selezionare facoltativamente la casella di controllo Inserisci separatore di riga [Add row separators]. Nell'esempio seguente è stato utilizzato "=".

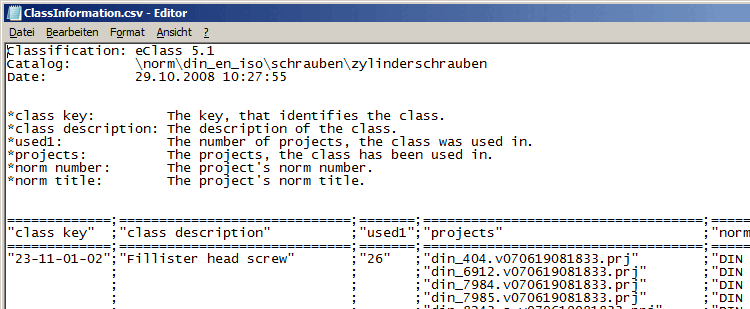

  Figura 5.1562. Edizione Classlister
- Impostazioni CSV [CSV settings]
  Espandere la casella di riepilogo e selezionare Limitazione colonne [Column separator] e Limitazione testo [Text delimiter].
- Percorsi del progetto [Project paths]
  Selezionare Uscita relativa [Relative output] o Uscita assoluta [Absolute output].
Opzioni di colonna per le classi [Column options for classes]
Attivare la casella di controllo per le colonne da emettere.
Se necessario, modificare l'ordine delle colonne selezionando la colonna e spostandola in alto o in basso con i tasti freccia destra.
Se necessario, modificare il nome della colonna facendo doppio clic sul nome e poi modificandolo.

Figura 5.1563. Opzioni di colonna per le classi [Column options for classes]
Opzioni di colonna per le caratteristiche [Column options for class variables]
La procedura è la stessa delle opzioni di colonna per le classi [Column options for classes].

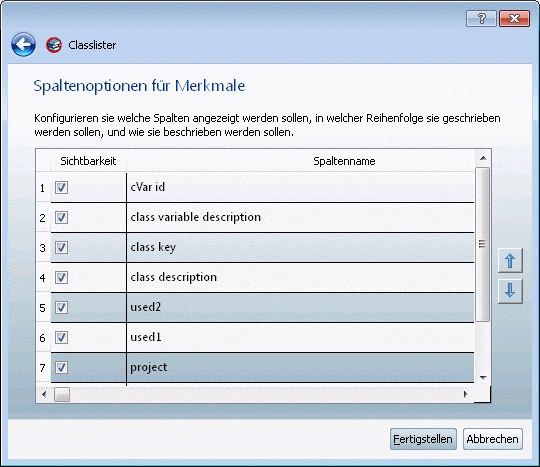

Figura 5.1564. Opzioni di colonna per le caratteristiche [Column options for class variables]

Fare clic su Fine [Finish].
-> Le informazioni vengono ora inviate ai file specificati.
