Si deve creare un dado a calotta. All'inizio della formazione, osservate il dado a calotta finito. Avrete la possibilità di confrontarlo durante la costruzione.

Richiamare PARTproject.

-> In PARTproject, alla voce selezione del progetto [Project selection], si trova il catalogo training con la sottocartella beginner/solutions/cap_nut nell'albero delle directory.

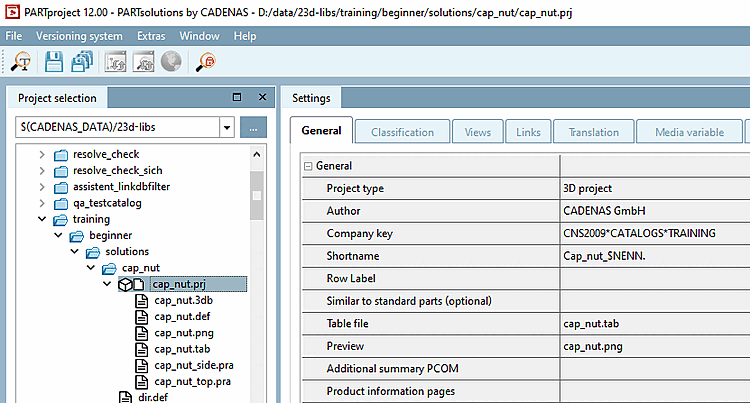

Se si seleziona il file cap_nut.prj , si ha a destra, in Impostazioni, [Settings] Le schede accedono a tutte le opzioni delle impostazioni.

Figura 2.4.

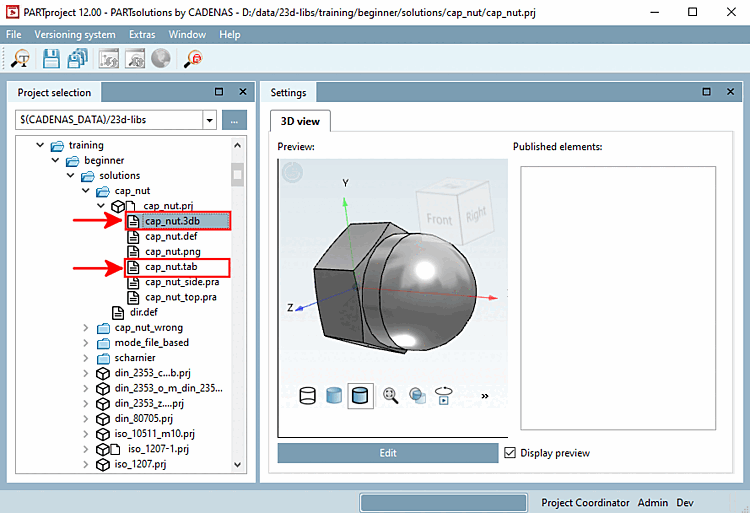

Se Selezionare il file cap_nut.3db o cap_nut.tab e fare clic su Modifica [Edit] , viene avviato PARTdesigner. Lì puoi usare il pulsante Visualizzare la struttura della tabella e la struttura interna della vista 3D.

Figura 2.5.

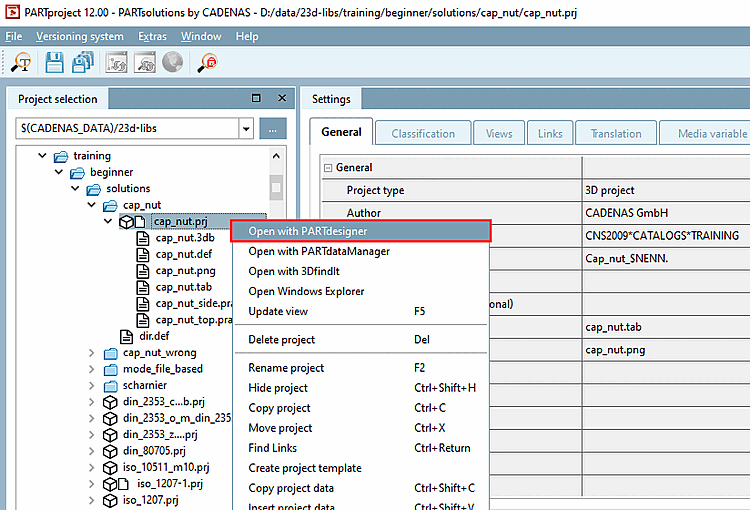

In alternativa, è possibile avviare PARTdesigner quando si utilizza il pulsante Selezionare cap_nut.prj file, quindi toccare Aprire il comando del menu contestuale Apri con PARTdesigner clic.

Figura 2.6.

Eccoci qua.
