Selezionare l'elemento da rifilare [Choose element to trim]: Fare clic sull'area della linea da rifilare.

Selezionare il punto di interruzione desiderato [Choose point of intersection]: Fare clic sul punto di interruzione.

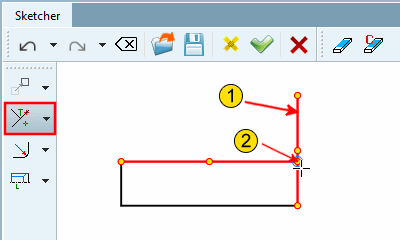

Figura 7.766.  Tagliare l'elemento ad un altro [Trim element with other]

-> L'area della linea sporgente viene rimossa.

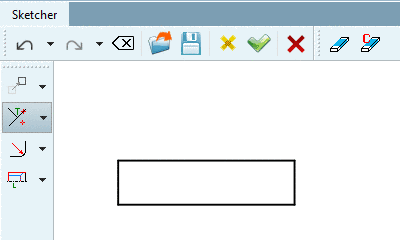

Figura 7.767.  Elemento di taglio a un altro [Trim element with other] - risultato

Selezionare il primo elemento da rifilare [Select first element to trim]

Selezionare il secondo elemento da rifilare [Choose second element to trim]

Selezionare il punto di taglio desiderato [Choose point of intersection]: Fare clic sul punto di intersezione o sull'"angolo di taglio".

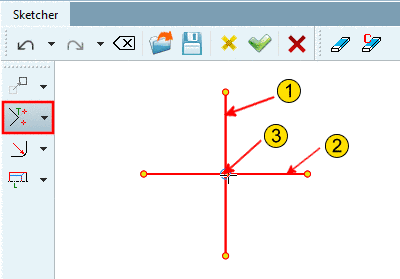

Figura 7.768.  Rifinitura degli elementi tra loro [Trim elements to each other]

-> Le aree di linea sporgenti vengono rimosse.

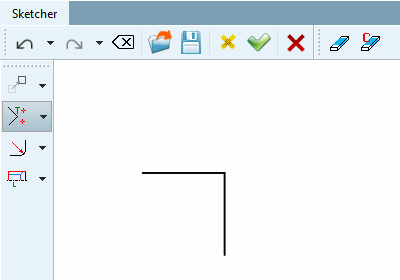

Figura 7.769.  Rifilare gli elementi tra loro [Trim elements to each other] - risultato

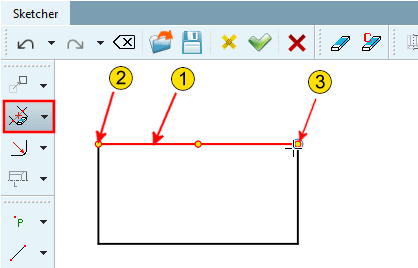

Selezionare l'elemento da dividere [Choose element to split]: Fare clic sull'elemento da dividere.

Definire l'inizio tramite l'intersezione [Choose start by point of intersection]: Fare clic sul punto di partenza dell'area da rimuovere.

Definire il punto finale tramite l'intersezione [Select end by point of intersection]: Fare clic sul punto finale.

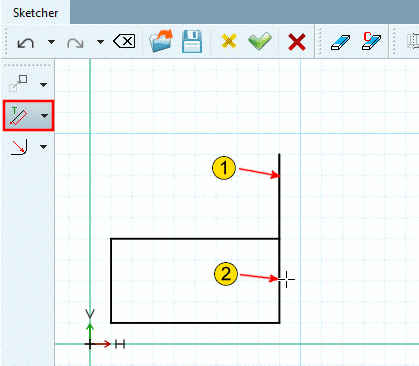

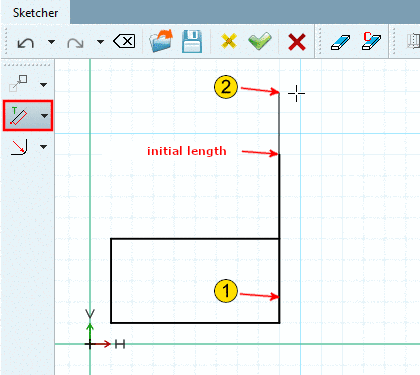

Selezionare la linea da rifilare all'estremità fissa [Choose line to trim on it's fix end]: L'estremità fissa si trova sempre sul lato del punto finale della linea più vicino.

Selezionare la nuova lunghezza della linea [Choose new line length]: Spostare il cursore del mouse in una direzione o nell'altra. La nuova lunghezza della linea viene visualizzata nell'anteprima. Fare clic per fissare il punto finale della linea.

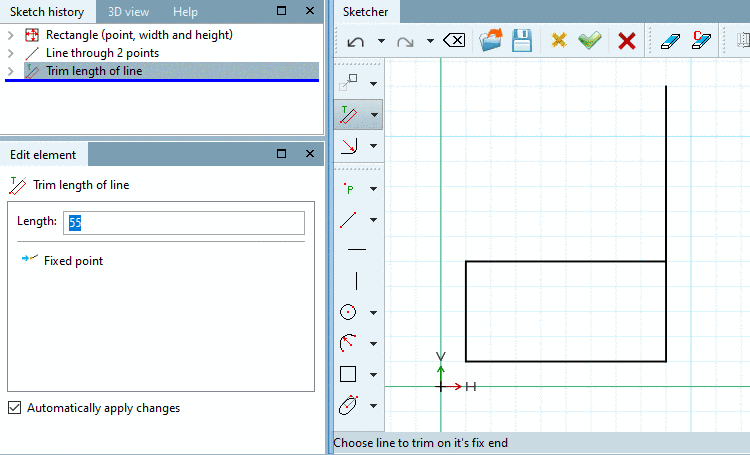

Determinare la nuova lunghezza esatta della linea nella finestra Modifica elemento [Edit element].

I valori positivi vengono visualizzati se ci si è spostati nella direzione dell'altro punto finale della linea, quelli negativi nella direzione opposta.
