7.9.3. Strumenti

7.9.3.11. Modifica -> Trasformazione

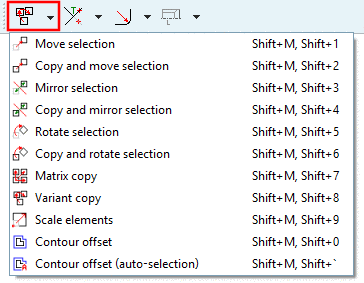

Figura 7.737. Modifica [Modify] -> Trasformazione [Transform] (raggruppati)

	Nota
	I pulsanti della barra degli strumenti Trasformazione [Transform] possono essere selezionati solo quando è selezionato un elemento del disegno .

Posticipa la selezione [Move selection]
Spostare un elemento del disegno con l'aiuto di un vettore
1. Selezionare l'elemento del disegno da spostare.
  -> L'elemento è evidenziato in rosa.
2. Fare clic sull'icona Pulsante selezione . [Move selection]
3. Selezionare il punto iniziale del vettore di spostamento [Choose start of move vector] / Selezionare il punto finale del vettore di spostamento [Select end of move vector]: È possibile selezionare il punto iniziale e finale in qualsiasi punto.

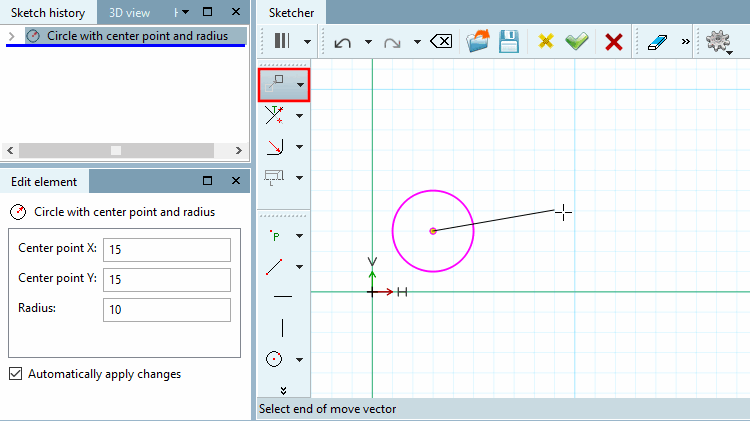

  Figura 7.738.

  -> L'elemento viene immediatamente spostato della lunghezza e della direzione del vettore.

  Figura 7.739.

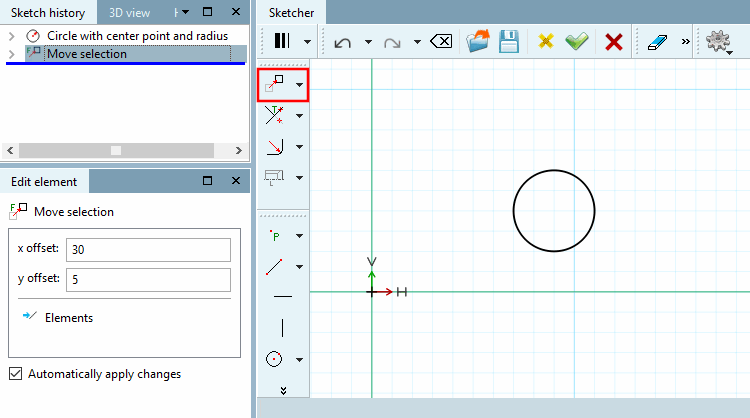

4. Nella finestra Modifica elemento [Edit element], regolare le coordinate vettoriali X [x offset] e Y [y offset] se necessario. In questo modo è possibile posizionare esattamente l'elemento.
selezione della copia e rimandare [Copy and move selection]
Copiare e spostare un elemento del disegno utilizzando un vettore (ad esempio per diversi fori identici)
1. Selezionare l'elemento di disegno da copiare.
  -> L'elemento è evidenziato in rosa.
2. Fare clic sull'icona Pulsante Copia selezione e . [Copy and move selection]
3. Selezionare il punto iniziale del vettore di spostamento [Choose start of move vector] / Selezionare il punto finale del vettore di spostamento [Select end of move vector]: È possibile selezionare il punto iniziale e finale in qualsiasi punto.

  Figura 7.740.

  -> L'elemento viene copiato immediatamente e spostato della lunghezza e della direzione del vettore.
4. Se necessario, regolare le coordinate vettoriali X-Offset [x offset], Y-Offset [y offset] nella finestra Modifica elemento [Edit element]. In questo modo è possibile posizionare esattamente l'elemento.
  Potrebbe essere necessario regolare il numero [Number] di copie. Per impostazione predefinita, inizialmente viene creata 1 copia. La figura seguente mostra 2 copie.

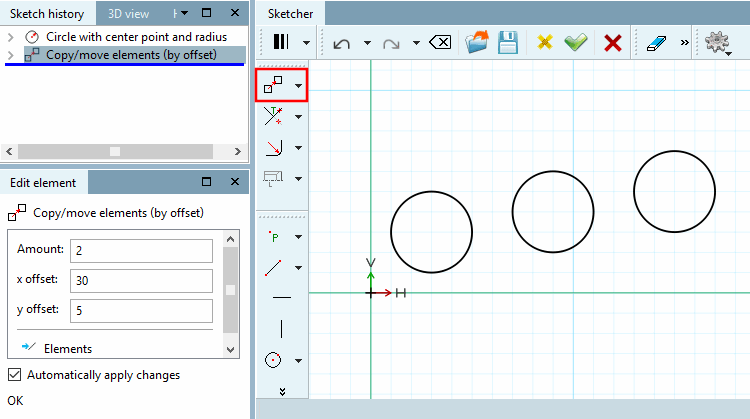

  Figura 7.741. L'illustrazione mostra l'originale e 2 copie, ciascuna spostata con un offset X [x offset] di 30 e un offset Y [y offset] di 5.
In alternativa alla funzione descritta, È inoltre selezione tenendo [Move selection] premuto contemporaneamente il tasto Ctrl.
Selezione specchiata [Mirror selection] (e originale cancellare)
Elemento di disegno specularesu un asse
1. Selezionare l'elemento di disegno.
  -> L'elemento è evidenziato in rosa.
2. Fare clic sull'icona Pulsante selezione specchio. [Mirror selection]

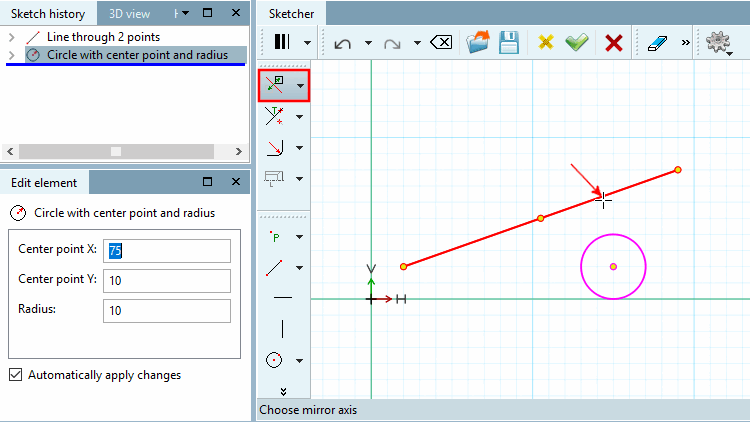

3. Selezionare l'asse dello specchio [Choose mirror axis].

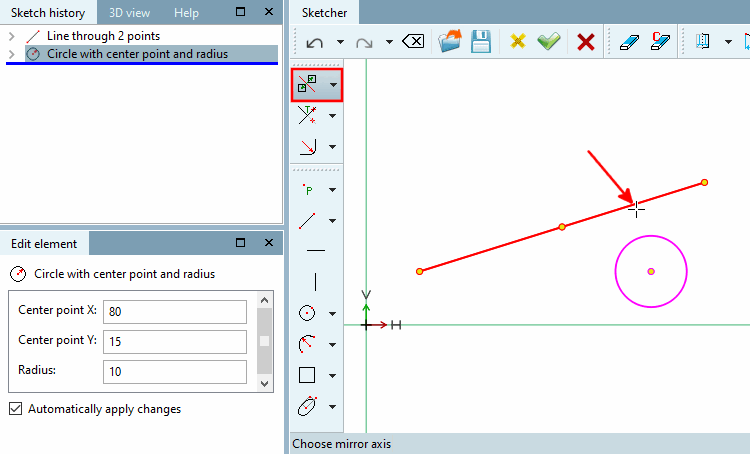

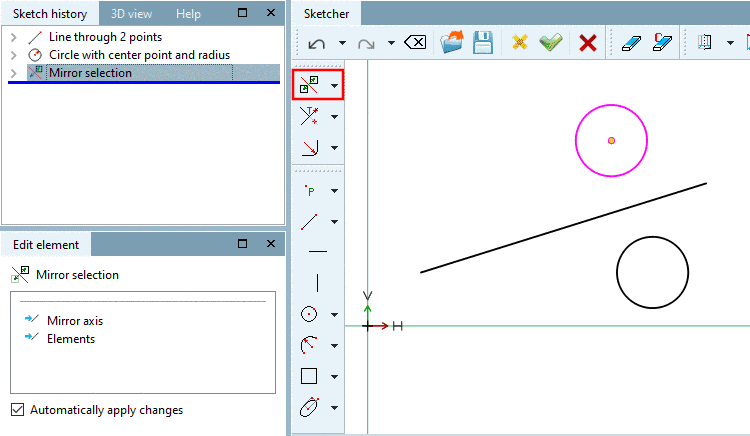

  Figura 7.742.

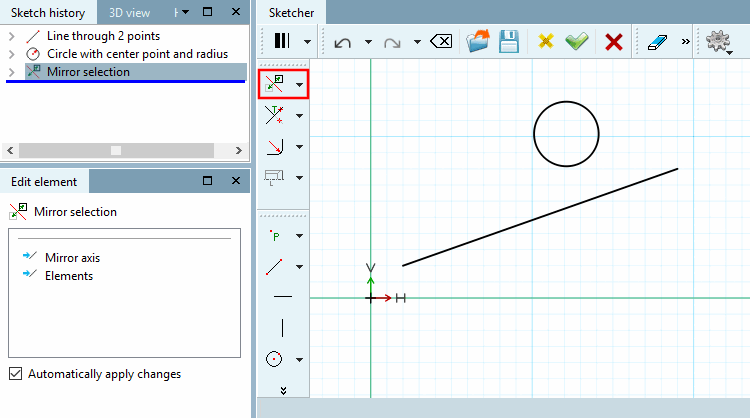

  -> L'elemento viene rispecchiato. (L'originale viene cancellato).

  Figura 7.743.
Copia e specchiatura della selezione [Copy and mirror selection] (Selezione specchio e mantenere l'originale)
Copia l'elemento di disegno e lo specchia su un asse.
1. Selezionare l'elemento di disegno.
  -> L'elemento è evidenziato in rosa.
2. Fare clic sul pulsante Copia selezione e specchio. [Copy and mirror selection]
3. Selezionare l'asse dello specchio [Choose mirror axis].

  Figura 7.744.

  -> L'elemento viene rispecchiato. (L'originale viene mantenuto).

  Figura 7.745.
In alternativa alla funzione descritta, Puoi anche specchiare il pulsante Selezione [Mirror selection] tenendo premuto contemporaneamente il tasto Ctrl usare.
Ruota selezione [Rotate selection] (Ruota e Originale cancellare)
Ruota l'elemento di disegno su un punto [Point] con un angolo specifico
1. Selezionare l'elemento di disegno.
  -> L'elemento è evidenziato in rosa.

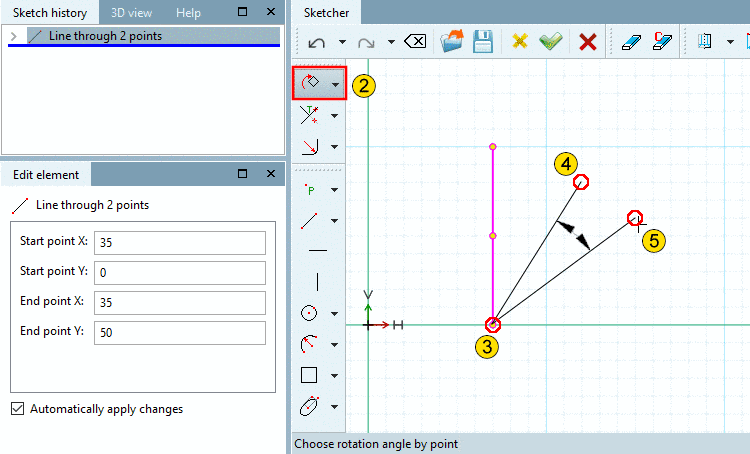

2. Clicca sul pulsante selezione ruotare [Rotate selection].
3. Selezionare il centro di rotazione [Choose rotation point].
  -> La prima riga di riferimento è collegata al cursore.
4. Specificare l'angolo di riferimento tramite un punto [Choose reference angle by point]: Determinare l'angolo di rotazione utilizzando due punti di riferimento qualsiasi che coprono l'angolo.

  Nota
  I punti di riferimento possono essere staccati dalla linea da ruotare.
  Se il secondo punto di riferimento è a destra del primo, anche la rotazione è a destra; se è a sinistra, è il contrario.

  Fare clic su un punto che definisce la prima linea di riferimento dell'angolo.
5. Specificare l'angolo di rotazione tramite un punto [Choose rotation angle by point]:
  Fare clic su un punto che definisce la seconda linea di riferimento dell'angolo.

  Figura 7.746.

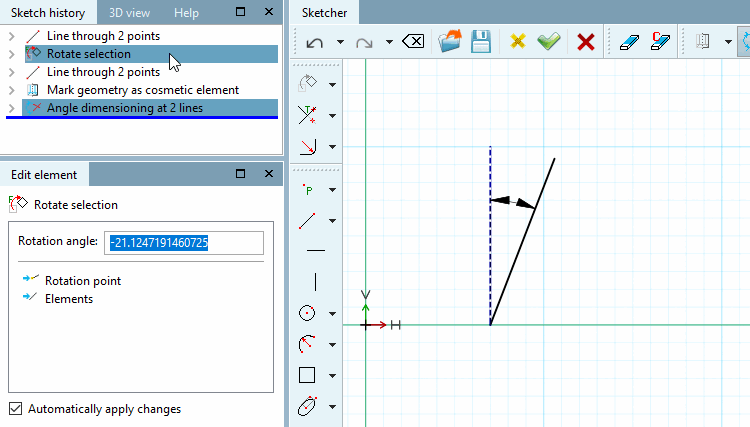

  -> Non appena si fissa il secondo punto, l'elemento viene immediatamente ruotato dell'angolo compreso tra le due linee.

  Figura 7.747.
6. Se necessario, correggere l' angolo di rotazione [Angle of rotation] nella finestra Modifica elemento [Edit element]. (Se la seconda riga era a destra della prima, viene visualizzato un valore negativo, altrimenti uno positivo).
Ruotare i punti di connessione [Rotate connection points]: Vedere il punto successivo
Copia e ruota la selezione [Copy and rotate selection] (Ruota e mantenere l'originale)
Copiare l'elemento di disegno e ruotarlo su un punto [Point] con un angolo specifico
1. Selezionare l'elemento di disegno.
  -> L'elemento è evidenziato in rosa.
2. Clicca sul pulsante selezione della copia e ruotare [Copy and rotate selection].
3. Selezionare il centro di rotazione [Choose rotation point].
  -> La prima riga di riferimento è collegata al cursore.
4. Specificare l'angolo di riferimento tramite un punto [Choose reference angle by point]: Determinare l'angolo di rotazione utilizzando due punti di riferimento qualsiasi che coprono l'angolo.

  Nota
  I punti di riferimento possono essere staccati dalla linea da ruotare.
  Se il secondo punto di riferimento è a destra del primo, anche la rotazione è a destra; se è a sinistra, è il contrario.

  Fare clic su un punto che definisce la prima linea di riferimento dell'angolo.
5. Specificare l'angolo di rotazione tramite un punto [Choose rotation angle by point]:
  Fare clic su un punto che definisce la seconda linea di riferimento dell'angolo.

  Figura 7.748.

  -> Non appena si fissa il secondo punto, l'elemento viene immediatamente ruotato dell'angolo compreso tra le due linee.
6. Se necessario, correggere l' angolo di rotazione [Rotation angle] nella finestra Modifica elemento [Edit element] e inserire il numero [Amount] di copie necessarie in Numero [Amount].

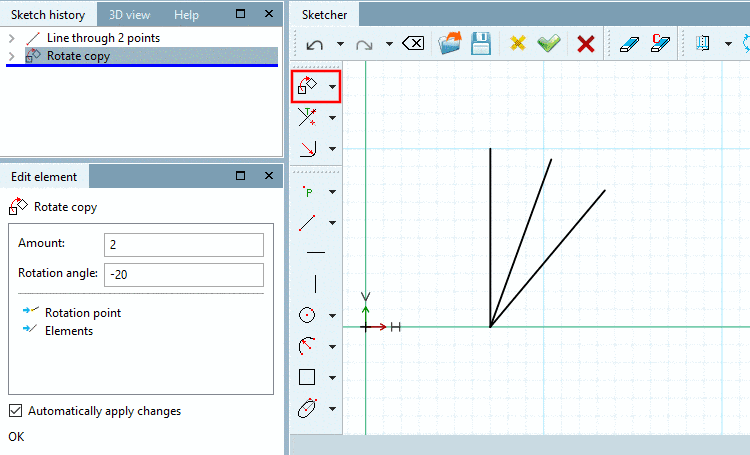

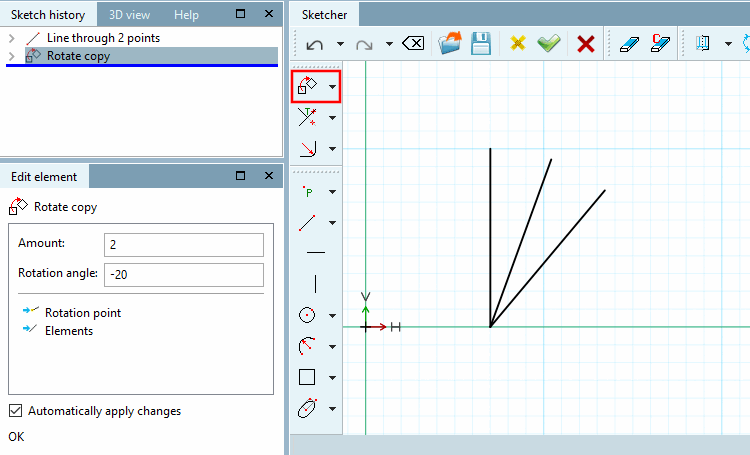

  Figura 7.749. L'angolo di rotazione è stato regolato a "-20" e il numero di copie a 2 (l'impostazione predefinita è 1).
In alternativa alla funzione descritta, Puoi anche ruotare [Rotate selection] il pulsante Selezione tenendo premuto contemporaneamente il tasto Ctrl usare.
Ruotare i punti di connessione [Rotate connection points]:
È inoltre possibile ruotare i punti di connessione.
In questo caso, viene visualizzata anche la funzione corrispondente. Il punto di connessione viene quindi ruotato con l' angolo di rotazione [Rotation angle] specificato.

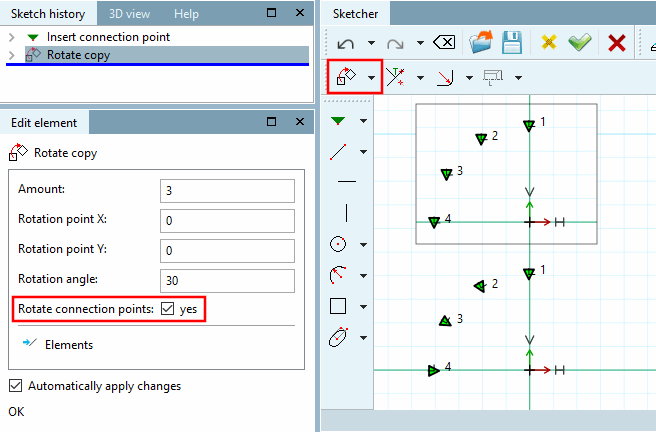

Figura 7.750. Ruota i punti di connessione [Rotate connection points]: L'opzione è disattivata nello Sketcher sopra e attivata sotto.
Copia matrice [Matrix copy]
Copia di elementi di disegno in righe e colonne
1. Selezionare l'elemento di disegno desiderato.
2. Clicca sul pulsante copia della matrice [Matrix copy].
3. Fare clic sui punti di inizio e fine dello spostamento:
  1. Selezionare il punto di partenza dello spostamento X [Choose start point of X-translation]
  2. Selezionare il punto finale dello spostamento X [Select end point of X-translation]
  3. Selezionare il punto di partenza dello spostamento Y [Choose start point of Y-translation]
  4. Selezionare il punto finale dello spostamento Y [Select end point of Y-translation]

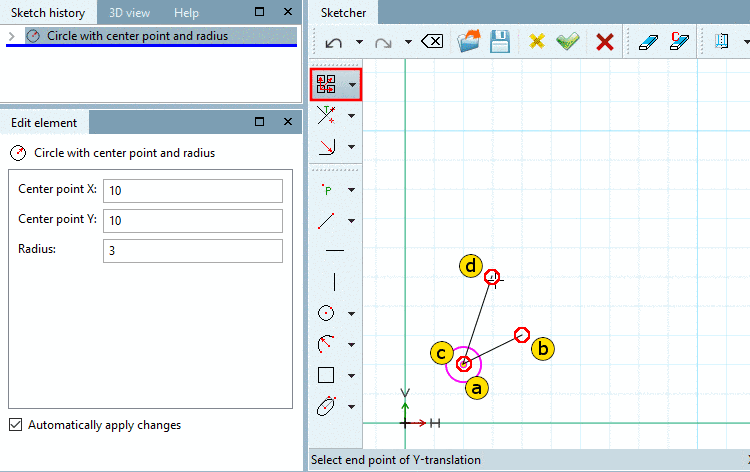

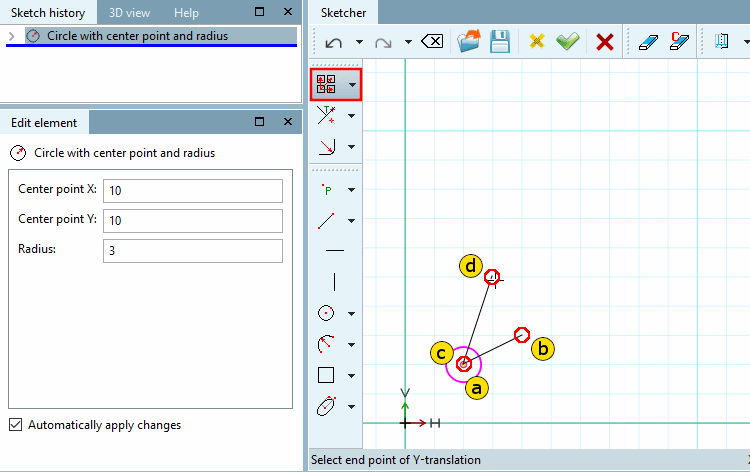

  Figura 7.751. La matrice è spaziata da due vettori.

  Non appena viene selezionato l'ultimo dei quattro punti, si apre la finestra di aggancio Modifica elemento [Edit element]. Inizialmente non sono visibili copie, ma solo l'elemento originale.

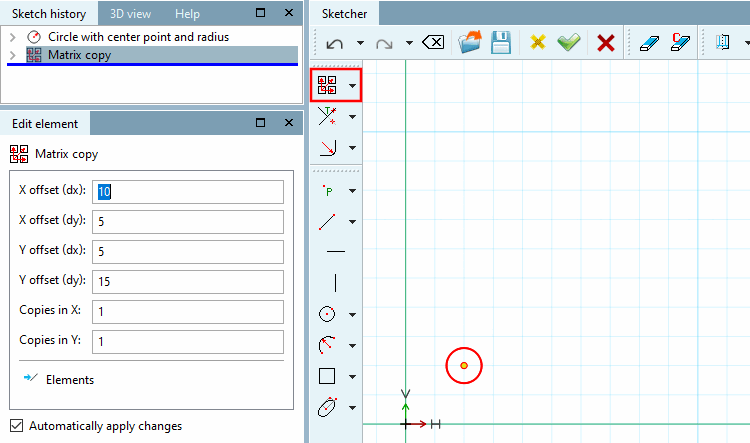

  Figura 7.752. Copia 1 significa che viene visualizzato solo l'elemento originale.
4. Se necessario, regolare i parametri.

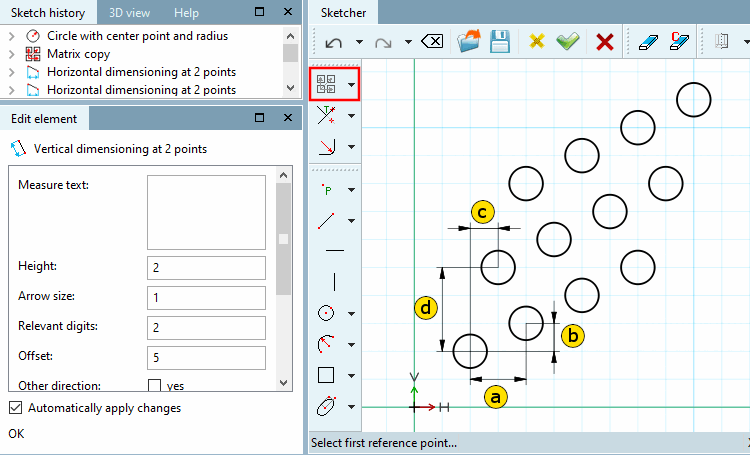

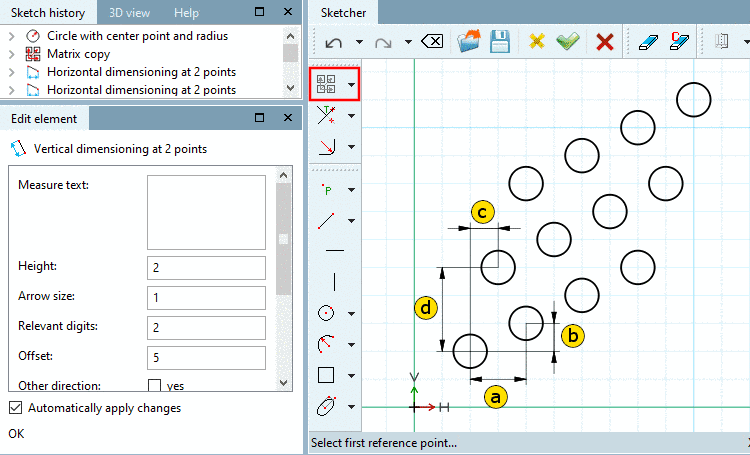

  Figura 7.753. Matrice con 4 colonne e 3 righe

  Offset:
  - X-Offset (dx) [X offset (dx)]
  - X-Offset (dy) [X offset (dy)]
  - Offset Y (dx) [Y offset (dx)]
  - Offset Y (dy) [Y offset (dy)]
  Numero di copie:
  - Copie in [Copies in X] direzione X
  - Copie in [Copies in Y] direzione Y
Copia variante [Variant copy]
Copiadell'elemento di disegno per varianti specifiche dell'utente
1. Selezionate tutti gli elementi del disegno (multiselezione tenendo premuto il tasto Ctrl, in alternativa disegnate una cornice tenendo premuto il tasto Shift)
  -> L'elemento diventa rosa.

  Figura 7.754.
2. Fare clic con il pulsante secondario del mouse in lo spazio libero per disattivare le funzionalità precedenti e Quindi fare clic sul pulsante copia variante [Variant copy].

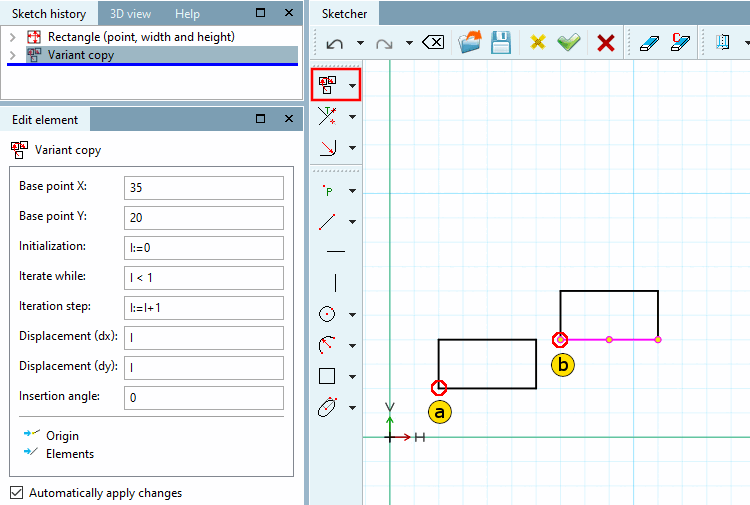

3. Selezionare il punto di riferimento e il punto di inserimento per l'elemento selezionato (il gruppo selezionato). (Lo snap mostra se un punto è stato catturato).
  1. Selezionare il punto di riferimento del gruppo selezionato [Choose reference point of selected group]
  2. Selezionare il punto di inserimento [Choose insertion point]
  -> Si apre la finestra Modifica elemento [Edit element].

  Figura 7.755.
4. Modificare le impostazioni in base alle proprie esigenze:
  - Punto base [Base point] X: coordinata X punto di inserimento della prima copia
  - Punto base [Base point] Y: coordinata Y Punto di inserimento della prima copia
  - Inizializzazione [Initializing]: valore iniziale della variabile "I".
  - Iterare fino a [Iterate while] quando: Numero di ripetizioni
  - Advance [Iteration step]: valore di avanzamento (di solito non è necessaria alcuna modifica; con 2, un elemento verrebbe sempre saltato)
  - Spostamento (dx) [Displacement (dx)]: spostamento dell'elemento in direzione dell'asse X per passo di iterazione.
  - Spostamento (dy) [Displacement (dy)]: spostamento dell'elemento in direzione dell'asse Y per passo di iterazione.
  - Angolo di inserimento [Insertion angle]: rotazione dell'elemento selezionato (del gruppo selezionato) di un angolo per ogni passo di iterazione.
  Nota
  La variabile "I" è predefinita, ma può essere modificata. I nomi delle variabili già assegnati non devono essere selezionati.
5. Confermare con OK.
  -> Le copie dell'elemento vengono posizionate in base alle impostazioni di base.

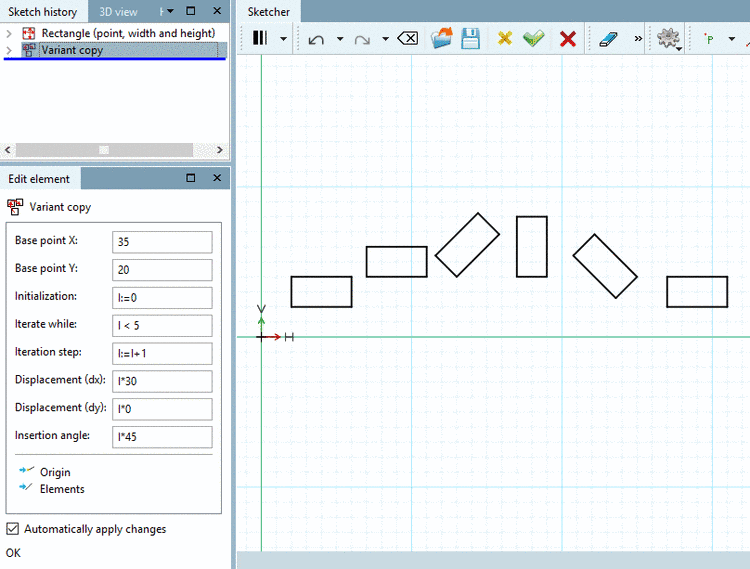

  Nell'esempio seguente, vengono create cinque copie dell'elemento selezionato. Le copie sono sfalsate di 30 nella direzione dell'asse x e di 0 nella direzione dell'asse y per ogni passo di iterazione e ruotate di 45° a ogni passo.

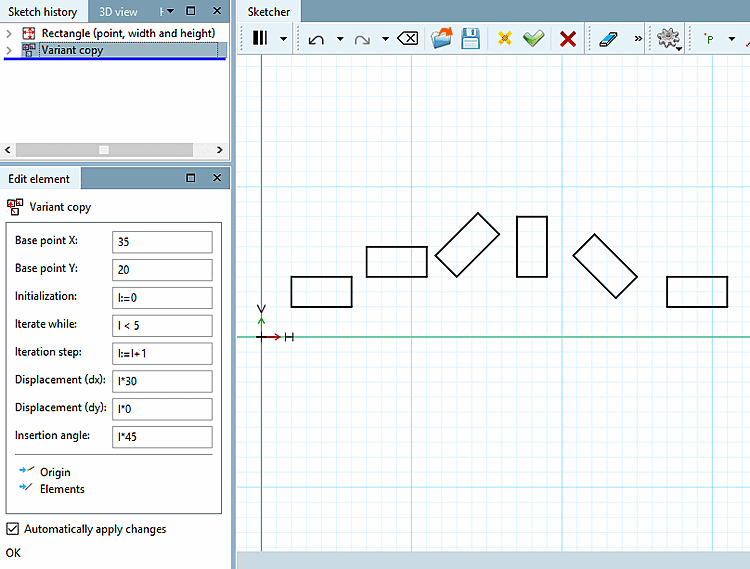

  Figura 7.756. Esempio
Ridimensionare gli elementi [Scale elements]
1. Selezionare gli elementi desiderati.
2. Selezionare il punto fisso di scalatura [Set scaling fixed point...]...: La direzione dell'espansione dipende dal punto fisso selezionato.
  - Se un punto d'angolo viene utilizzato come punto fisso, gli elementi negli altri punti vengono spostati.
  - Se si utilizza il punto centrale come punto fisso, gli elementi vengono ingranditi allo stesso modo in tutte le direzioni.
  - Se il punto fisso si trova all'esterno degli elementi selezionati, viene scalata anche la distanza tra gli elementi e il punto fisso.
  -> Si apre la finestra di aggancio Modifica elemento [Edit element].
3. Inserire il fattore di scala [Scale factor] nel campo di immissione.
  I valori superiori a 1 aumentano la dimensione dell'elemento originale, quelli inferiori a 1 la riducono.
4. Confermare con OK.
  -> Gli elementi vengono scalati.
Esempio: ridimensionamento di un rettangolo

Figura 7.757. Punto zero selezionato

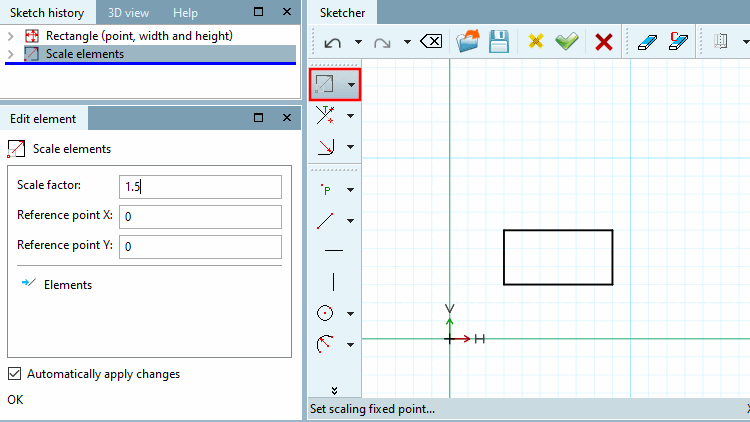

Figura 7.758. Risultato della scalatura con fattore 1,5
offset del contorno [Contour offset]

Nota
Questa funzione sarà disponibile ufficialmente solo per le versioni future ed è solo una versione di test interna alla V12.

Lo strumento offset contorno [Contour offset] crea un duplicato del contorno con un fattore di scala.
1. Seleziona gli elementi a cui accedere offset del contorno [Contour offset] dovrebbe essere applicato.
2. Fare clic sul pulsante.
3. Inserire l'offset desiderato nella finestra di aggancio Modifica elemento [Edit element] alla voce Spaziatura [Distance].

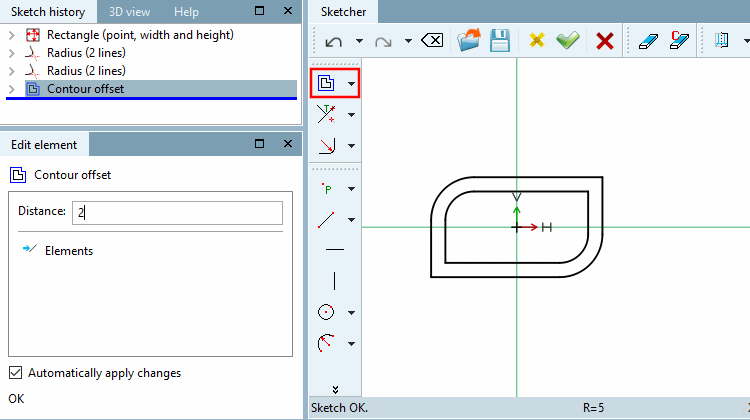

Figura 7.759. Risultato dell' offset del contorno [Contour offset]

Limitazioni
- Attualmente è possibile creare solo UN ulteriore contorno sulla base di un contorno.
- La compensazione dei contorni [Contour offset] non supporta ellissi e archi ellittici.
Offset contorno (selezione automatica) [Contour offset (auto-selection)]

Nota
Questa funzione sarà disponibile ufficialmente solo per le versioni future ed è solo una versione di test interna alla V12.

Lo strumento di offset del contorno (selezione automatica) [Contour offset (auto-selection)] crea un duplicato del contorno completato automaticamente con un fattore di scala (vedere Offset del contorno [Contour offset] ). È sufficiente selezionare un solo elemento.
Caso d'uso:
Supponendo che uno schizzo sia modificato da condizioni che accedono a variabili di tabella, Konturoffset [Contour offset] non funziona, poiché tutte le selezioni devono essere disponibili fin dall'inizio.
Le due illustrazioni seguenti mostrano come si disegnano un triangolo e un quadrilatero.

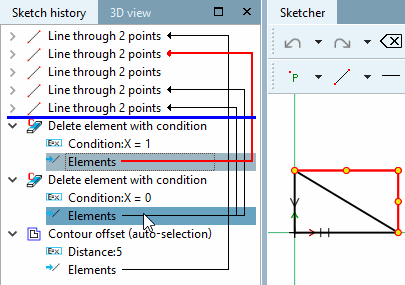

Figura 7.760. Linee quadrate eliminate per condizione

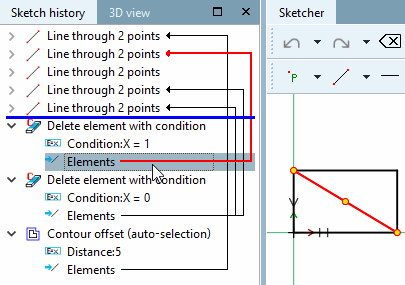

Figura 7.761. Linea del triangolo cancellata dalla condizione

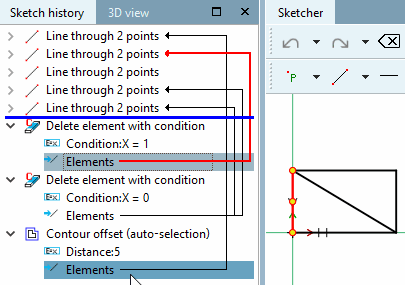

1. Selezionare un elemento definito come Punto di partenza per offset di contorno (Selezione automatica) [Contour offset (auto-selection)] deve essere utilizzato. L'elemento deve essere si verificano in entrambe le varianti.

  Figura 7.762.
2. Fare clic sul pulsante.
3. Inserire l'offset desiderato nella finestra di aggancio Modifica elemento [Edit element] alla voce Spaziatura [Distance].
  -> La compensazione dei contorni [Contour offset] viene sempre eseguita correttamente.

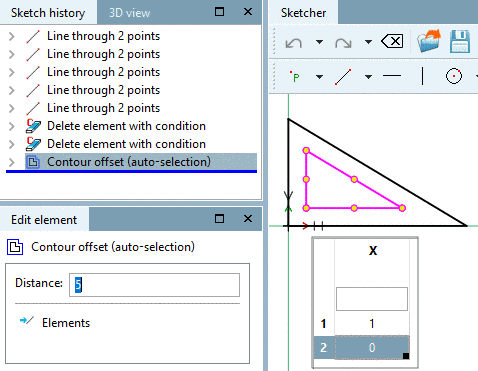

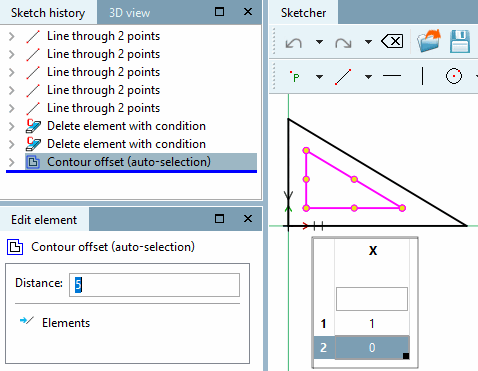

  Figura 7.763. Linee quadrate eliminate

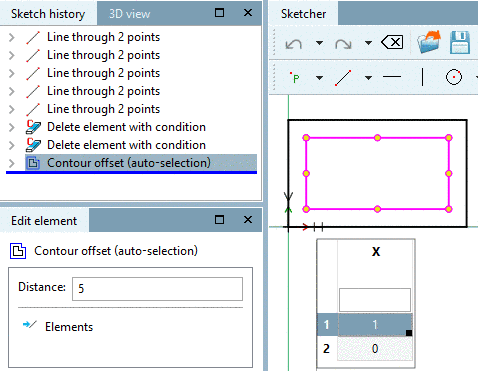

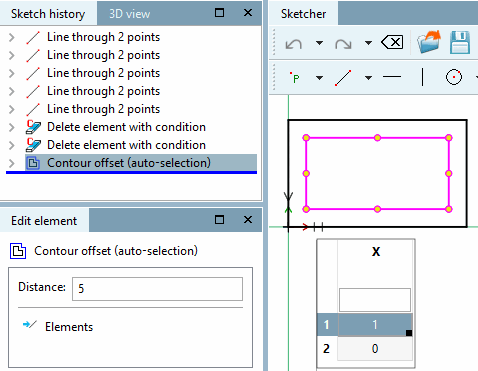

  Figura 7.764. Linea del triangolo eliminata
Limitazioni
- Attualmente è possibile creare solo UN ulteriore contorno sulla base di un contorno.
- La compensazione dei contorni (selezione automatica) [Contour offset (auto-selection)] non supporta ellissi e archi ellittici.
