Questo elemento specifica se e quali formati di carta sono disponibili per questa vista.

È facoltativo e deve essere utilizzato solo se sono disponibili diversi formati di carta da selezionare.

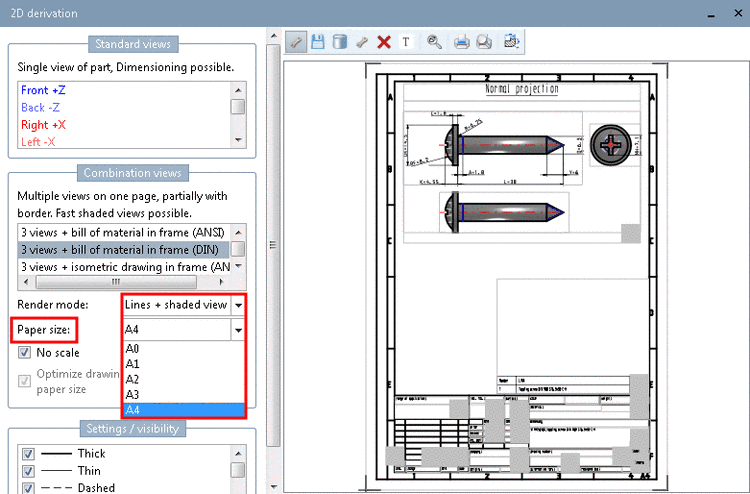

Nella finestra di dialogo derivazione 2D [2D derivation], selezionare il formato carta desiderato nella casella di riepilogo Formati carta [Paper formats].

Figura 7.913.  Formati carta [Paper formats]: Selezione "A4

Di seguito viene descritto come vengono dichiarati i vari formati di carta:

La cornice predefinita è definita tramite [ELEMENT_frame] nel file modello *.dw.

[ELEMENT_frame]
type=frame
dxf=default.dxf

I formati carta aggiuntivi (cornici) sono definiti tramite [Formati], sempre nel file di modello.

Le informazioni in [Formati] si riferiscono ai file di configurazione.

Nome visualizzato = percorso del file di configurazione *.cfg

[Formats]
A0=defaultA0.cfg
A1=defaultA1.cfg
etc.

Il file di configurazione fa riferimento a un altro file dxf (formato carta) sotto [ELEMENT_frame].

[ELEMENT_frame]
type=frame
dxf=defaultA0.dxf

In *.cfg , tutti gli elementi del file vista del disegno (*.dw) con il relativo geometrie valide (altezza, larghezza, ecc.) in modo che possano essere utilizzate nel nuovo formato cartaceo.

	Suggerimento
	Copiare il contenuto del file modello e regolare i valori di conseguenza.

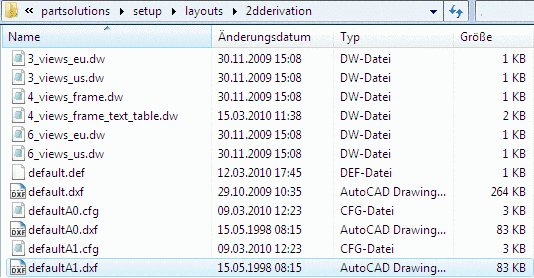

La figura seguente mostra la directory di archiviazione con le derivazioni 2D standard, il file di traduzione, i file di configurazione e i file DXF.

Figura 7.914. Estrazione dalla directory di archiviazione standard per le derivazioni 2D
