Per ridurre al minimo i tempi di calcolo, vengono visualizzati in anteprima solo i dettagli fondamentali in una versione semplificata del tubo. Ad esempio, non viene mostrato se un tubo è cavo o con filetti.

Quando si modifica un elemento, questo è evidenziato in blu scuro nell'anteprima e il dialogo è evidenziato in blu chiaro.

L'immagine di anteprima viene aggiornata continuamente a ogni passo. L'anteprima si interrompe solo quando compare un elemento non valido.

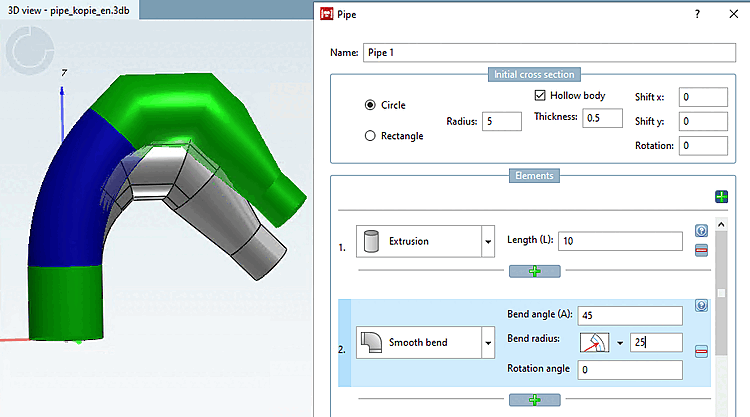

Figura 7.203, “L'anteprima mostra un raggio di curvatura [Bend radius] modificato da 15 a 25.”Quando si modificano i parametri di input, vengono visualizzati l'anteprima (verde, o l'elemento attualmente modificato in blu scuro) e l'ultimo stato salvato (grigio) uno accanto all'altro (vedere ). L'ultimo stato salvato viene aggiornato solo confermando il dialogo con OK.

L'anteprima nella finestra di ancoraggio 3D View [3D view] può essere visualizzata facendo clic sull'icona in basso a sinistra essere nascosti. (In rari casi necessario per migliorare le prestazioni se è troppo presente un'anteprima diventa complesso e di conseguenza il computer rallenta.)

È possibile ruotare o ingrandire la vista 3D [3D view] mentre la finestra di dialogo Tubazione è aperta. Se il Visualizza l'anteprima una volta fuori dalla vista, fai semplicemente clic sul pulsante Finestra di dialogo Tubazione nell'angolo inferiore destro sulla miniatura dell'icona cattura [Fit preview to screen] .
