In Inventor, il materiale e la sua rappresentazione vengono gestiti separatamente.

Se nella chiave MATERIAL_DEFAULT_APPEARANCE è impostato un valore valido, noto in Inventor, la visualizzazione si basa su questo valore.

"Piatto - Grigio lucido" è la presentazione standard di Inventor.

Anche "verde scuro", ad esempio, andrebbe bene.

Nota

Se un materiale viene trasferito da PARTsolutions e la chiave MATERIAL_DEFAULT_APPEARANCE è impostata, la rappresentazione ha la priorità sul materiale. Se un materiale viene trasferito da PARTsolutions e il tasto MATERIAL_DEFAULT_APPEARANCE non è impostato, la visualizzazione corrisponde alle impostazioni del materiale di Inventor. Se non sono impostati né il materiale né la chiave MATERIAL_DEFAULT_APPEARANCE, Inventor utilizza il valore predefinito "Piatto - Grigio lucido",

Il materiale viene visualizzato nella finestra di dialogo "iProperties" nella pagina della scheda "Physical".

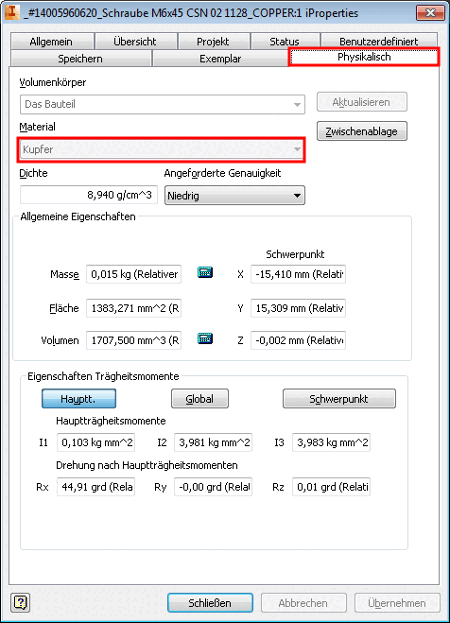

Figura 2.116. Esempio: il materiale è "rame".

Figura 2.117. Esempio: il display è "verde scuro".

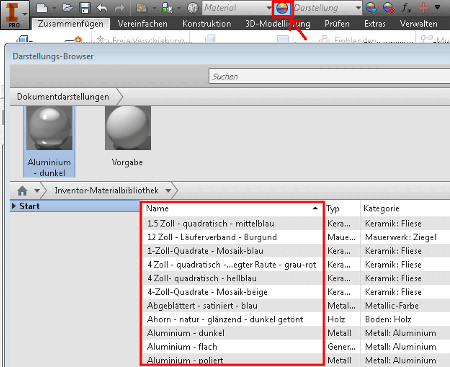

Cercare preferibilmente i valori corretti delle chiavi nella finestra di dialogo "Display browser".

Figura 2.118.
