In Inventor werden Material und Darstellung des Material getrennt gehandelt.

Wird im Schlüssel MATERIAL_DEFAULT_APPEARANCE ein gültiger Wert gesetzt, der eben in Inventor bekannt ist, dann erfolgt die Darstellung entsprechend dieses Wertes.

"Flat - Polished Gray" ist die Standard-Inventor-Darstellung.

"Dunkelgrün" beispielsweise würde ebenfalls funktionieren.

Hinweis

Wird ein Material von PARTsolutions übergeben und der Schlüssel MATERIAL_DEFAULT_APPEARANCE ist gesetzt, dann hat die Darstellung Vorrang vor Material. Wird ein Material von PARTsolutions übergeben und der Schlüssel MATERIAL_DEFAULT_APPEARANCE ist nicht gesetzt, dann ist die Darstellung entsprechend den Materialeinstellungen von Inventor. Wenn weder Material noch der Schlüssel MATERIAL_DEFAULT_APPEARANCE gesetzt sind, dann verwendet Inventor den Defaultwert "Flat - Polished Gray",

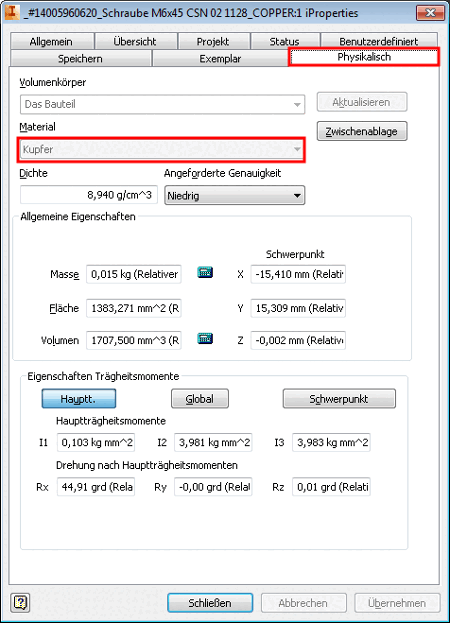

Das Material wird im Dialog "iProperties" auf der Registerseite "Physikalisch" angezeigt.

Beispiel: Das Material ist "Kupfer".

Beispiel: Die Darstellung ist "dunkelgrün".

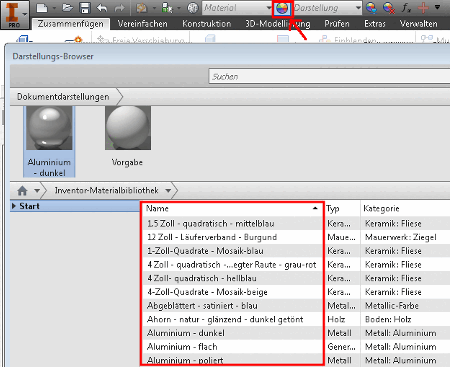

Sehen Sie vorzugsweise die korrekten Schlüsselwerte im Dialogfenster "Darstellungs-Browser" nach.
