Annulla [Undo] e Ripristina [Restore]

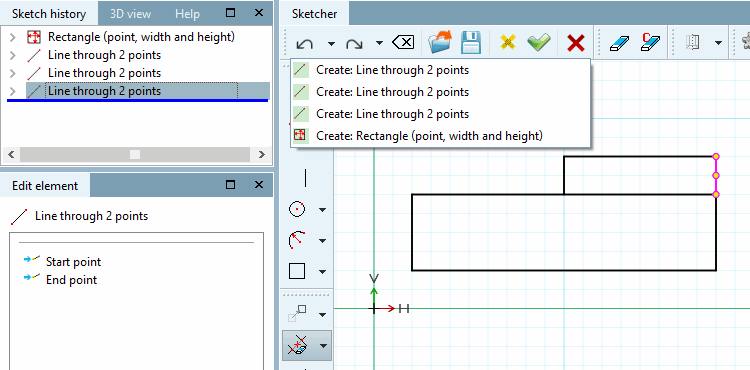

In entrambi i pulsanti è integrato un campo elenco che mostra i passaggi possibili in ogni caso. Facendo clic su una voce dell'elenco, si passa automaticamente allo stato corrispondente, risparmiando potenzialmente decine di passaggi individuali. (L'ultimo passo è in alto).

Nota Dopo aver fatto clic su Applica modifiche [Accept changes], il pulsante La cronologia sotto i pulsanti è completamente svuotata. In In altre parole: solo i passaggi della sessione corrente può essere ritirato o ripristinato.

Figura 7.590.

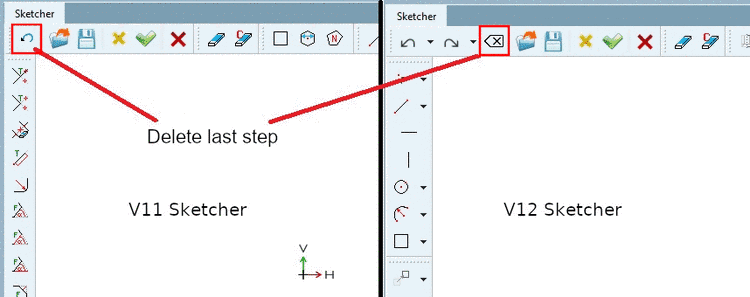

Informazioni per i clienti esistenti: Nel corso del passaggio dalla V11 alla V12, il pulsante per annullare un singolo passaggio è cambiato ed è stata aggiunta una funzione di annullamento/ripristino [Restore].

Figura 7.591.

passaggio di eliminazione [Delete step]

Rimuove l'ultima fase di costruzione creata dalla cronologia degli schizzi [Sketch history] o dal disegno nello Sketcher.

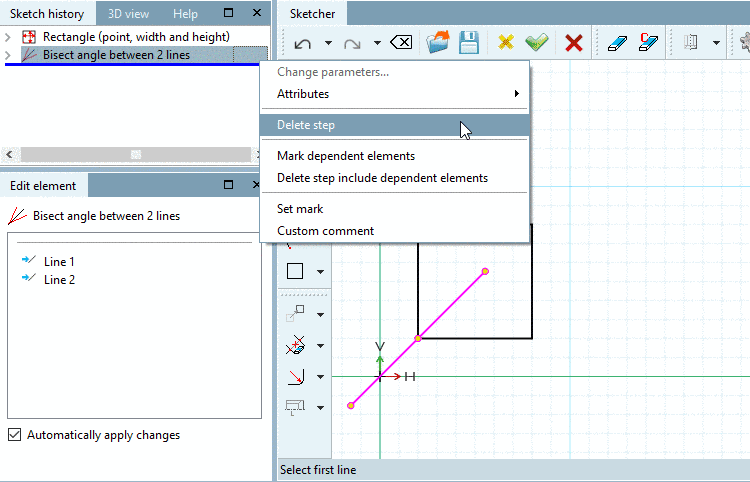

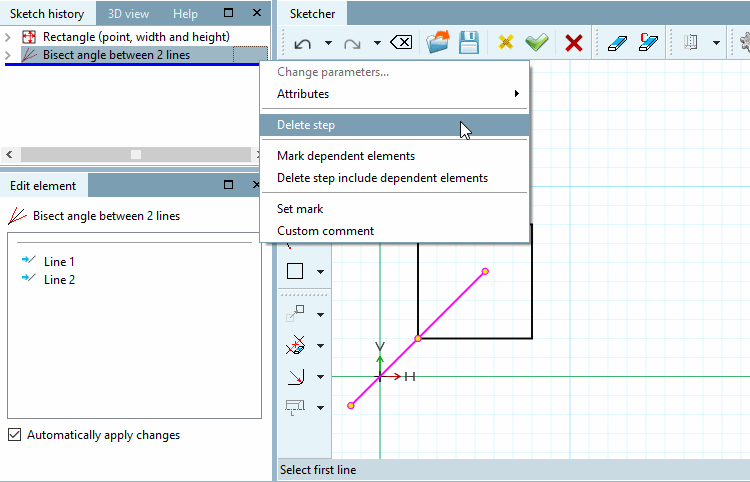

Figura 7.592. Cancellare la bisettrice dell'angolo

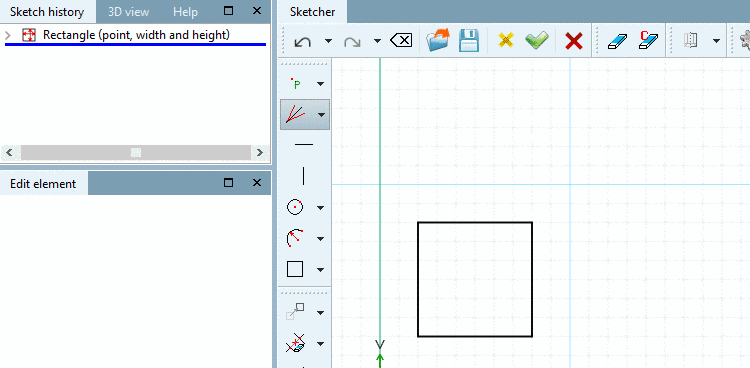

Figura 7.593. Bisettrice d'angolo cancellata

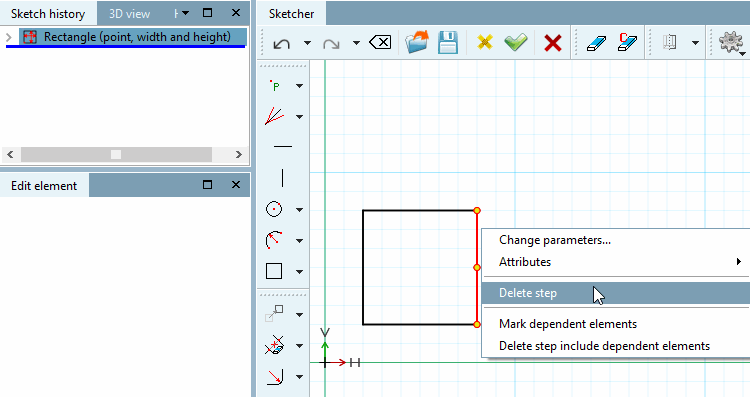

Nota Anche se passaggio di eliminazione [Delete step] è superiore a un specifico, tutti i tipi di elementi collegati che hanno la stessa caratteristica (fase di costruzione nella cronologia dello schizzo [Sketch history] ), Spento. Esempio: Figura 7.594. Questa azione cancella l'intero rettangolo. Se davvero hai solo quello , è necessario eliminare elemento [Delete element] o eliminarlo. Eliminazione condizionale dell'elemento [Delete element with condition] usare. Vedi Sezione 7.9.3.3, “Cancellare ”.

Nota Il comando Elimina passaggio [Delete step] può essere utilizzato con Annulla [Undo] divenire.

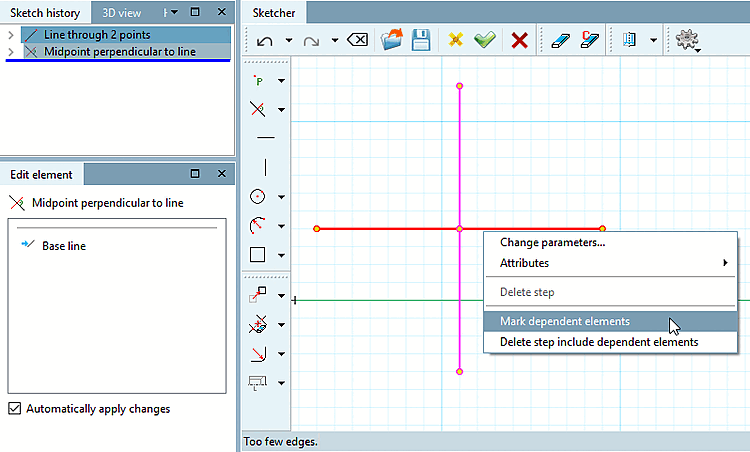

Nota A volte passaggio di eliminazione [Delete step] è disabilitato (in grigio). Questo è il caso in cui anche gli elementi dipendenti verrebbero cancellati dall'azione. Figura 7.595, “La verticale centrale è stata costruita sulla base dell'orizzontale.” Si veda un esempio di questo tipo. È possibile visualizzare gli elementi di disegno dipendenti selezionati. Selezionare l'elemento di base con il mouse e fare clic su Seleziona elementi dipendenti [Mark dependent elements]. -> Gli elementi dipendenti strutturalmente correlati appaiono in rosa. Figura 7.595. La verticale centrale è stata costruita sulla base dell'orizzontale.

Importazione schizzo [Import sketch]

È possibile utilizzare questo comando per inserire uno schizzo esistente nello schizzo attualmente aperto o per sostituire quello esistente. Questi schizzi possono essere stati creati...

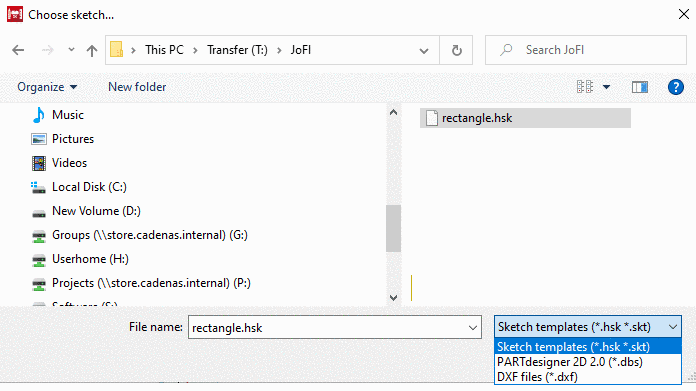

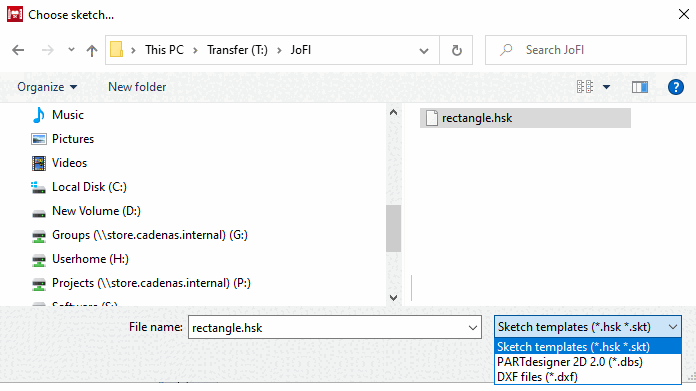

Selezionare il file desiderato nella finestra [Choose sketch...] di dialogo Seleziona schizzo.... [Choose sketch...]

Figura 7.596.

Sezione 7.9.3.2.1, “Finestra di dialogo "Inserisci schizzo" (file *.dbs, *.skt o *.hsk) ” Sezione 7.9.3.2.2, “Finestra di dialogo "Importazione DXF" (file *.dxf) ”A seconda del tipo di file selezionato, si apre la finestra corrispondente (vedere ) o .

Ripara l'importazione DXF [Repair DXF import]

Sezione 7.9.3.2.2, “Finestra di dialogo "Importazione DXF" (file *.dxf) ”Vedere .

Salva schizzo [Save sketch]: fare clic sul pulsante Viene visualizzata la finestra di dialogo con lo stesso nome.

Essi può salvare modelli di schizzo (*.hsk) e disegni 2D (*.2db) e importare in seguito con Sketch [Import sketch] (vedi sopra) di nuovo.

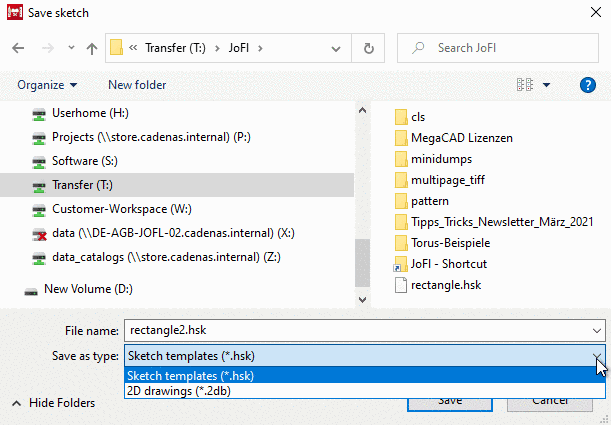

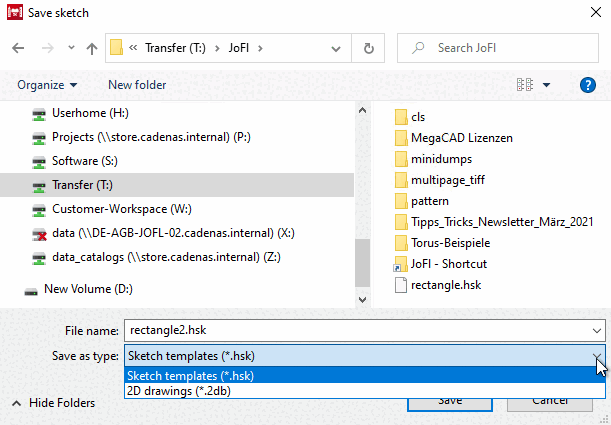

Figura 7.597. Finestra di dialogo "Salva schizzo [Save sketch]

Applicare le modifiche [Accept changes]

Le modifiche apportate dall'apertura dello schizzo vengono salvate e lo sketcher viene chiuso.

Se ci sono errori nello schizzo, viene visualizzato il seguente avviso. È comunque possibile uscire dallo sketcher. Lo schizzo viene contrassegnato come schizzo ausiliario e non può essere installato.

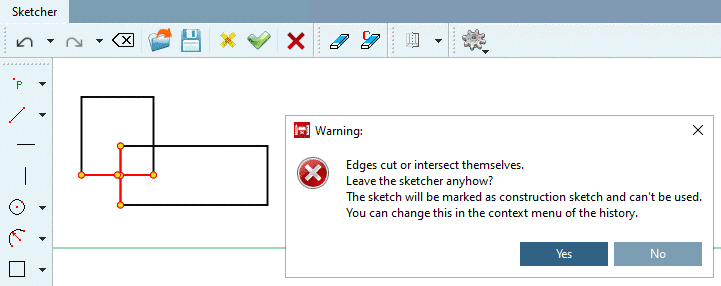

Figura 7.598.  I bordi si intersecano o si toccano. [Edges cut or intersect themselves.] [Lo schizzo viene quindi contrassegnato come schizzo ausiliario e non può essere utilizzato [The sketch will be marked as construction sketch and can't be used.].

Se un modello 3D è già stato creato, non può essere salvato. Correggere comunque l'errore.

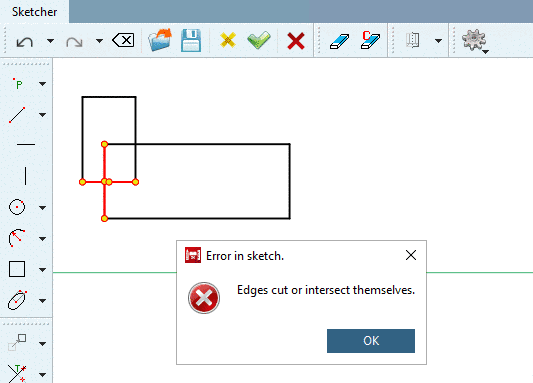

Figura 7.599. I bordi si intersecano o si toccano. [Edges cut or intersect themselves.]

Elimina modifiche [Discard changes]

Le modifiche apportate dall'apertura dello schizzo non vengono non.

Figura 7.600.
