Se i vostri cataloghi di parti sono stati importati e indicizzati con una licenza PSADDONS*ADVANCEDTOPO esistente, la qualità delle informazioni/caratteristiche topologiche è molto buona, altrimenti vengono importate solo le caratteristiche topologiche standard.

Per Si applicano anche i componenti che sono stati caricati tramite file [Load file] caricati in formato STEP: La licenza PSADDONS*ADVANCEDTOPO disponibili, la qualità delle informazioni/caratteristiche della topologia è molto Buono.

Con la licenza aggiuntiva"PSADDONS*ADVANCEDTOPO", vengono importate caratteristiche/ informazioni topologiche estese come sfera [Sphere], toro [Torus] e cilindro esteso [Elongated Cylinder]. Le altre caratteristiche, come fori [Hole], cilindri [Cylinder], coni [Cone], piani paralleli [Opposite Planes], modelli [Pattern], arrotondamenti [Fillet], ecc. sono importate con una qualità significativamente superiore rispetto a quelle non importate.

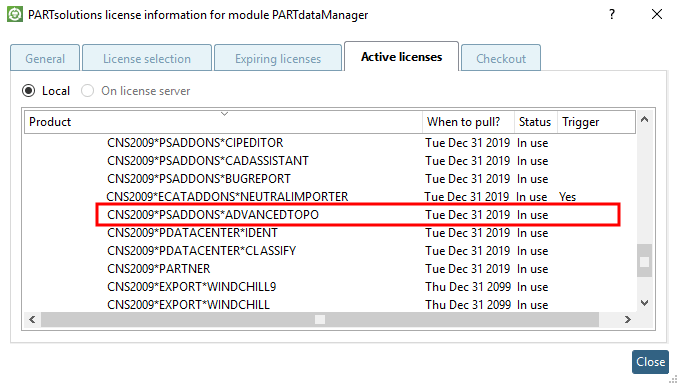

È possibile vedere le licenze attive [Active licenses] facendo clic su F9 nell'applicazione o sulla voce di menu Licenze [Licenses] nel menu Guida [Help]. Aprire la sottovoce Caratteristiche [Features] nella finestra di dialogo.

Figura 3.210.

Con i cataloghi dei produttori CADENAS modellati standard (non Quick & Simple), la qualità delle informazioni/caratteristiche topologiche è sempre molto buona.

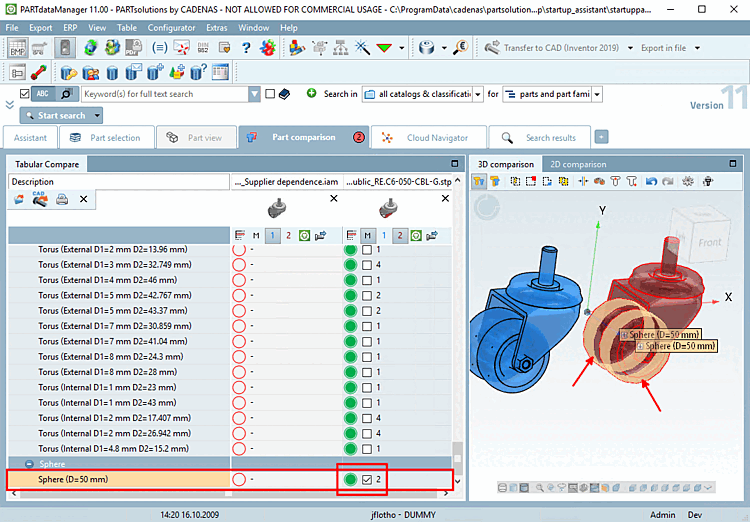

L'esempio seguente mostra la differenza: il componente di sinistra non contiene alcuna caratteristica di topologia estesa, mentre quello di destra sì.

Figura 3.211. Esempio: funzione Sfera [Sphere]

Poiché le informazioni/caratteristiche topologiche sono disponibili come criteri di ricerca di base, i risultati della ricerca sono migliori e più precisi con la Ricerca parziale [Partial search] / Ricerca geometrica (3D) [Geometric search (3D)].

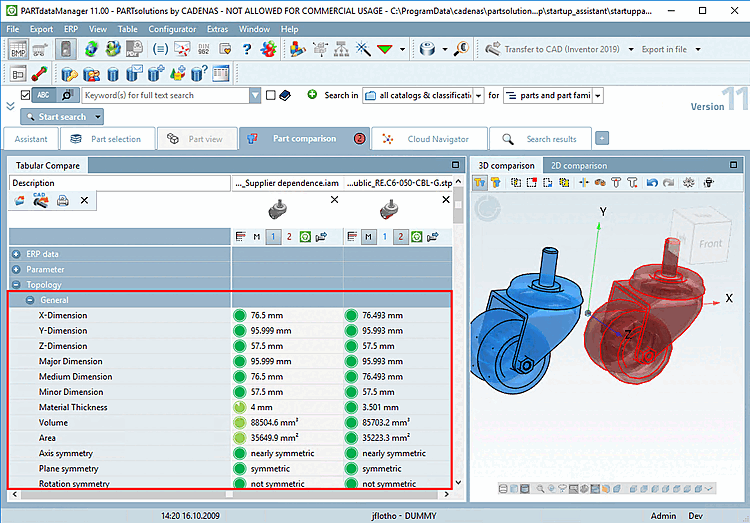

Le funzioni generali della topologia sono sempre disponibili.

Figura 3.212. Caratteristiche generali della topologia
