Wurden Ihre Eigenteilkataloge mit vorhandener Lizenz PSADDONS*ADVANCEDTOPO eingelesen und indexiert, ist die Qualität der Topologie-Informationen/Features sehr gut, ansonsten werden nur Standard Topologie-Features eingelesen.

Für Bauteile, die mittels Datei laden [Load file] im STEP-Format geladenen wurden, gilt ebenfalls: Ist die Lizenz PSADDONS*ADVANCEDTOPO vorhanden, ist die Qualität der Topologie-Informationen/Features sehr gut.

Mit der zusätzlichen Lizenz "PSADDONS*ADVANCEDTOPO" werden beim Import erweiterte Features/Topologie-Informationen eingelesen wie Kugel [Sphere], Torus und Verlängerter Zylinder [Elongated Cylinder]. Die übrigen Features wie Loch [Hole], Zylinder [Cylinder], Kegel [Cone], Parallele Ebenen [Opposite Planes], Muster [Pattern], Rundung [Fillet], etc. werden mit wesentlich höherer Qualität eingelesen also ohne.

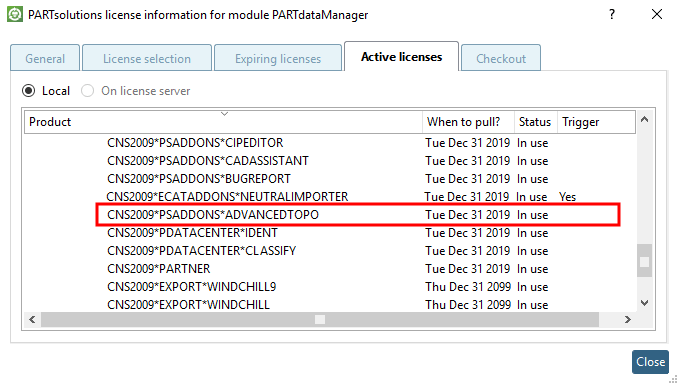

Aktive Lizenzen [Active licenses] sehen Sie, wenn Sie in der Anwendung F9 klicken bzw. im Hilfe [Help]-Menü auf den Menüpunkt Lizenzen [Licenses]. Öffnen Sie im Dialogfenster den Unterpunkt Features.

Bei standardmäßig modellierten CADENAS-Herstellerkatalogen (nicht Quick & Simple) ist die Qualität der Topologie-Informationen/Features in jedem Fall sehr gut.

Die folgende beispielhafte Abbildung zeigt den Unterschied: Das linke Bauteil enthält keine erweiterten Topologie-Featues, das rechte schon.

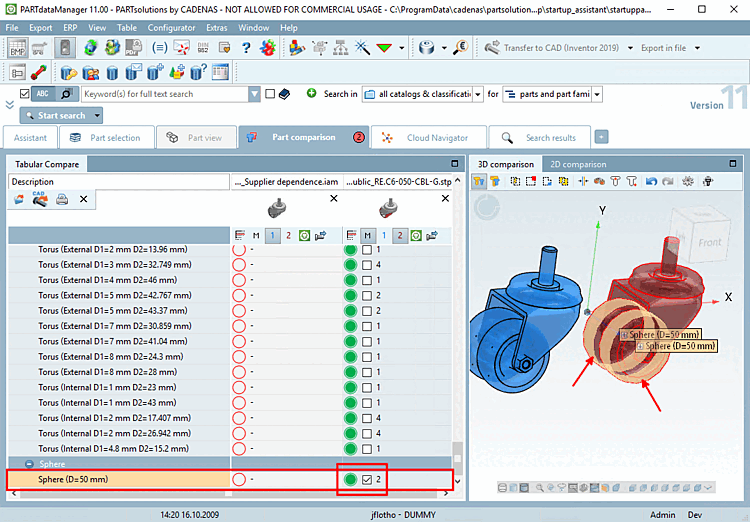

Beispiel: Kugel [Sphere]-Feature

Da die Topologieinformationen/Features als grundlegende Suchkriterien zur Verfügung stehen, sind in der Folge bei Partielle Suche [Partial search] / Geometrische Suche (3D) [Geometric search (3D)] auch Suchergebnisse besser und exakter.

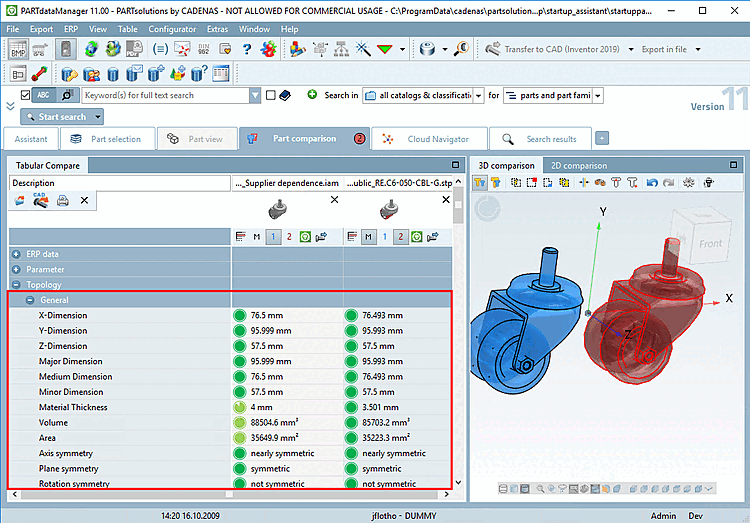

Allgemeine Topologie-Features stehen grundsätzlich zur Verfügung.

Allgemeine Topologie-Features
