3.1.7.1. Determinare la caratteristica nella vista "Tabella
3.1.7.1.4. Colonne con campi di intervallo di valori
|  |
| Indietro | Avanti |
Alcuni componenti hanno variabili di intervallo di valori [Value range variables]. Per queste non viene creato un valore fisso.
Per determinare chiaramente la caratteristica specifica, è necessario definire anche tutti gli intervalli di valori per questi componenti.
Diviso
con intervallo di valori i campi sono contrassegnati da icone colorate (
|
|
). Inoltre, a seconda
, anche le colonne sono colorate. Sull'importanza del
Colori diversi vedi sotto.[78]

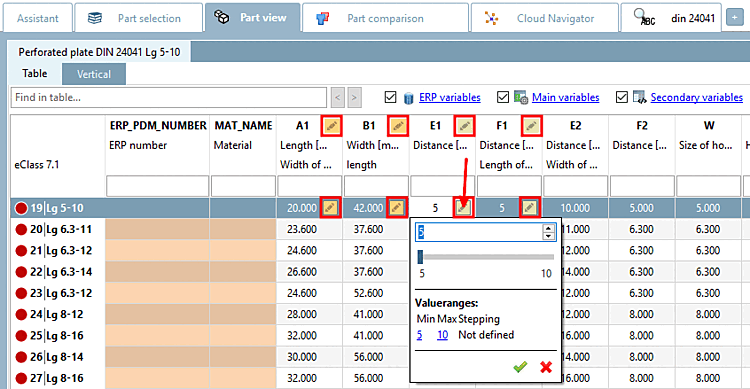

Le
La riga selezionata mostra anche le icone corrispondenti. Al fine di
Campo di immissione, fare clic sull'icona .
Il dialogo può apparire diverso a seconda delle specifiche del componente.

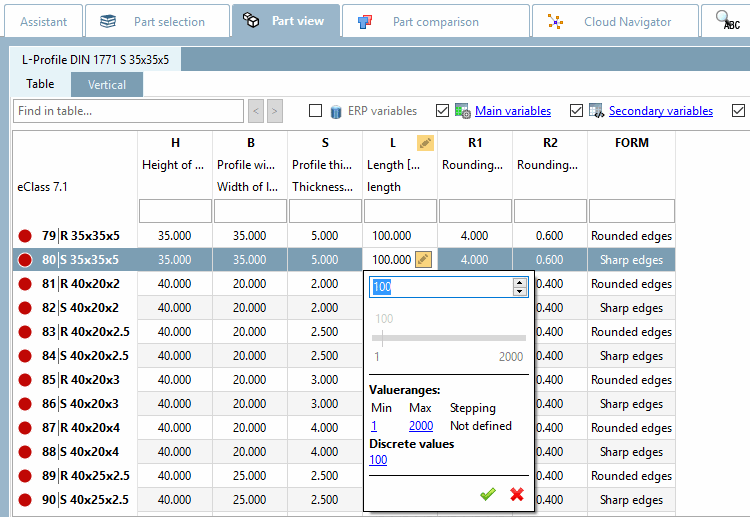

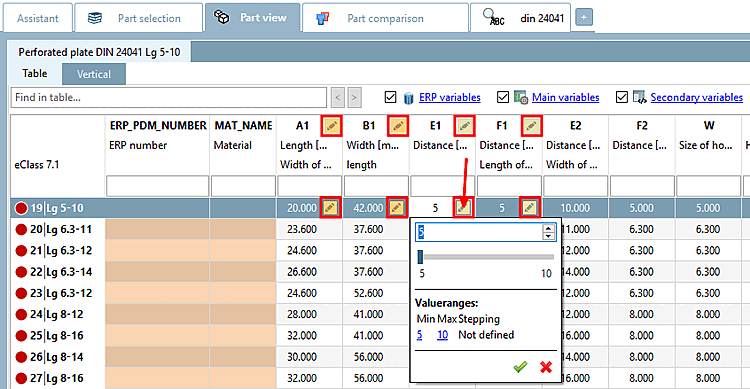

Intervallo di valori: è sufficiente inserire il valore desiderato all'interno dell'intervallo di valori nel campo di immissione aperto o selezionare il valore utilizzando il cursore (se attivo). Confermare quindi facendo clic sul segno di spunta verde.
La linea rossa rappresenta il valore predefinito. È possibile ripristinare il valore predefinito in qualsiasi momento facendo clic su di esso.

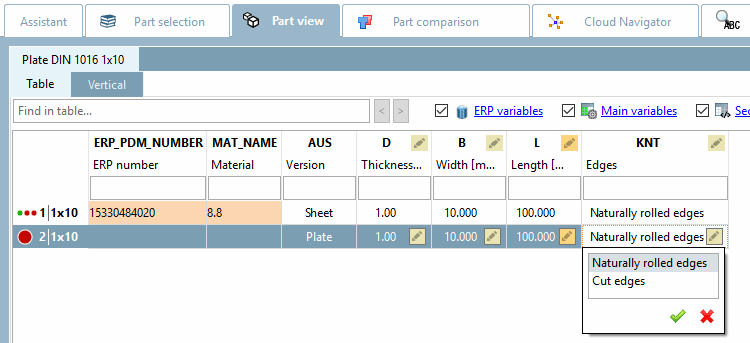

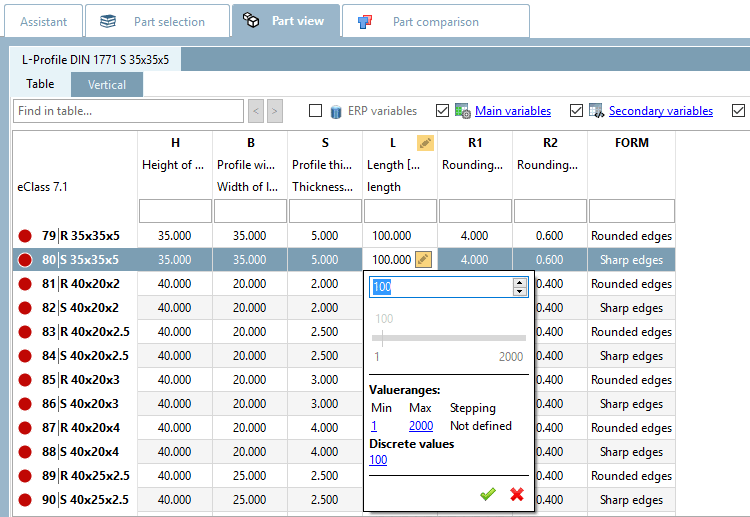

Selezione di valori discreti: selezionare l'opzione desiderata nel campo elenco e confermare facendo clic sul segno di spunta verde.

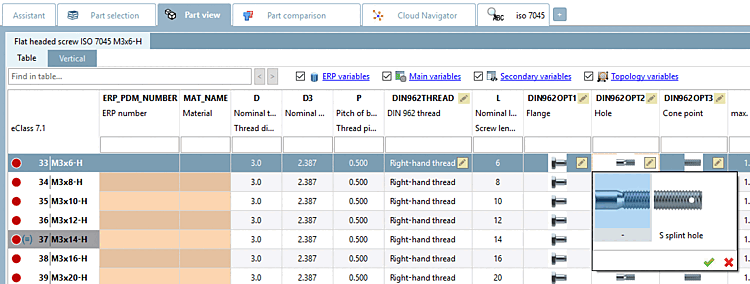

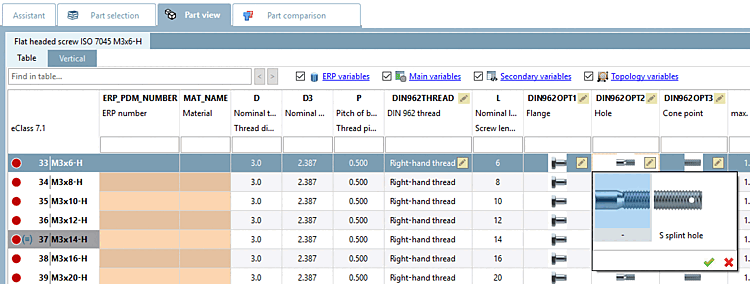

Selezione di valori discreti con immagini di anteprima:
I grafici possono essere utilizzati anche per illustrare le opzioni di selezione nei campi di valori.

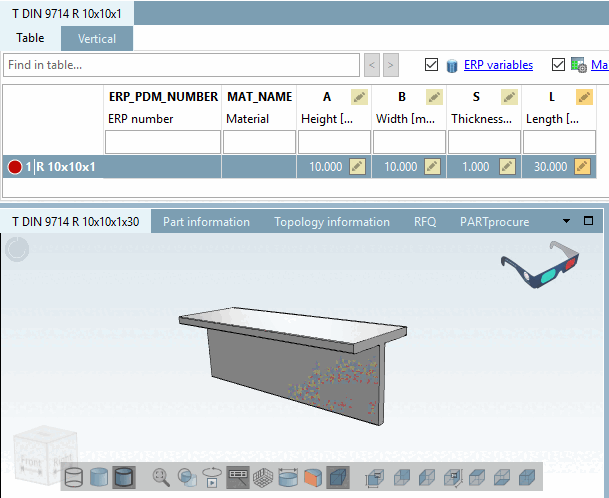

La modifica della voce della tabella cambia immediatamente la visualizzazione nella vista 3D [3D view].
Significato dei colori per i campi dell'intervallo di valori
Esistono diversi tipi di campi intervallo di valori, che si comportano in modo diverso a seconda della presenza di un numero ERP e sono contrassegnati da icone di colore diverso:
La caratteristica funzionale [Function attribute] viene utilizzata per le posizioni di corsa e angolari, per tutto ciò che definisce un movimento meccanico in un componente/assemblaggio (ad esempio, la posizione di corsa di un cilindro).
-
Geometria [Geometry attribute]
La caratteristica geometrica [Geometry attribute] viene utilizzata per le caratteristiche che hanno un'influenza sulla geometria, ad esempio se la geometria del pezzo o dell'assieme cambia a causa della variabile (ad esempio, lunghezza massima della corsa), o se vengono aggiunti o rimossi componenti, ad esempio "Sensore sì/no" o "Opzione on/off".
![[Nota]](https://webapi.partcommunity.com/service/help/latest/pages/it/3dfindit/doc/images/note.png)

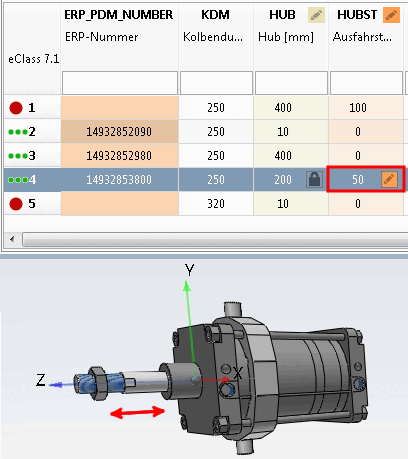

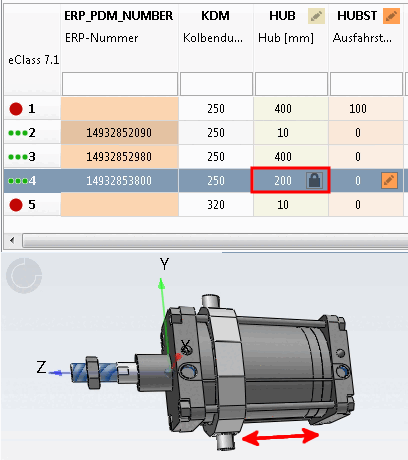

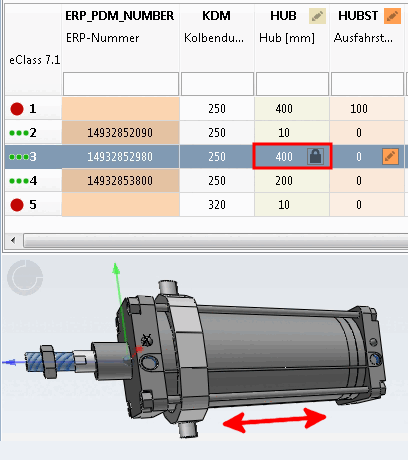

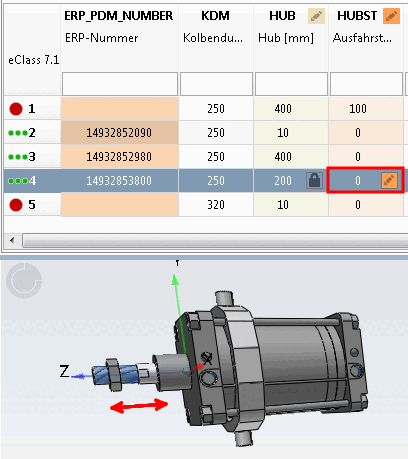

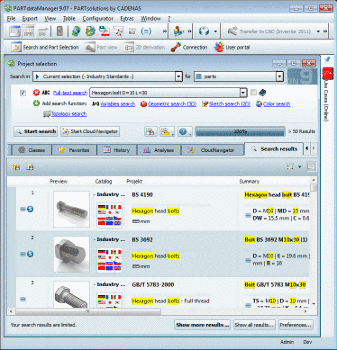

Nota Nel caso di un cilindro, ad esempio, deve essere distinto tra l'HUB, che è una feature geometrica [Geometry attribute] e la posizione di sollevamento, che è una caratteristica funzionale [Function attribute] è. Con la funzionalità ERP, l'HUB viene bloccato non appena un ERP_PDM_NUMBER è stato assegnato; La posizione di sollevamento non è bloccata. Le Lo stato bloccato è visibile su un'icona speciale
. Tratti diversi sono
La funzionalità ERP include anche diversi numeri ERP
Allocato; diverse posizioni di sollevamento. -
feature di quota [Dimension attribute]
La caratteristica dimensionale [Dimension attribute] è utilizzata per i semilavorati e i profili prodotti in metri lineari (qui variabile L).
Nota Se una caratteristica di quota è inclusa [Dimension attribute] nel un numero ERP è bloccato
, è disponibile tramite il file di configurazione in
Dipendenza dal flusso di lavoro interno all'azienda desiderato
tarato. [a]
Se la riga è appuntata e si desidera un valore diverso, utilizzare la riga "neutra" non appuntata senza numero ERP accanto. La possibilità di esportare righe senza numero ERP dipende dal flusso di lavoro interno all'azienda desiderato.
[a] Vedere Sezione 4.16.2, “ Attivazione/disattivazione della funzione di dimensione del pin / plinkcommon.cfg -> Block [PARTdataManager] -> Key "LockDimRange" ” in ENTERPRISE 3Dfindit (Professional) - Amministrazione
-
caratteristica [Object attribute]
L' attributo caratteristica [Object attribute] viene utilizzato per i valori richiesti dagli standard dimensionali e/o di prodotto, per i numeri d'ordine o le specifiche tecniche, ecc.
Nota Una feature [Object attribute] viene bloccata non appena per la linea in questione è stato assegnato un numero ERP. Esso è contrassegnato da un'icona corrispondente
.Se si desidera un valore diverso, utilizzare la riga "neutra" non appuntata senza numero ERP accanto. La possibilità di esportare righe senza numero ERP dipende dal flusso di lavoro interno all'azienda desiderato.
[78] Vedere il menu Strumenti [Extras] -> Impostazioni... [Settings...] -> Tabella [Table] -> Colora le colonne dell'intervallo di valori [Color value range columns]
