Deve essere classificato solo in base al metodo del sistema di coordinate di posizionamento (CNS_CP). I componenti più vecchi possono ancora essere classificati secondo la mappatura dei modelli di famiglia di Revit (RVT_CP).
Se sono presenti entrambi, l'interfaccia utilizza CNS_CP.
Le seguenti regole si applicano sia alla classificazione CNS_CP_PLACE_PC che alla classificazione RVT_CP:
L'asse Z del punto di connessione (che corrisponde al lato piatto della "piramide") deve puntare in direzione della superficie di destinazione in Revit.
Nella stragrande maggioranza dei modelli di famiglia, questo è il "fondo" (=verso il basso).

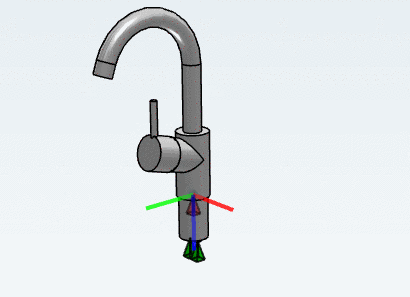

Esempio: (raccordo per l'acqua)
Leeccezioni all'area di destinazione "Suolo" sono:
Tutti i modelli sono "a soffitto" (il lato piatto della "piramide" deve essere rivolto verso l'alto).

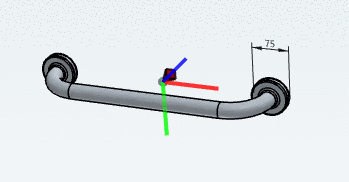

Tutti i modelli "a parete" (il lato piatto della "piramide" deve essere rivolto verso la parete, l'asse Y (verde)=verso il basso)
Tutte le sagome di porte e finestre (il lato piatto della "piramide" deve essere rivolto verso la parete, l'asse Y (verde)=verso il basso)

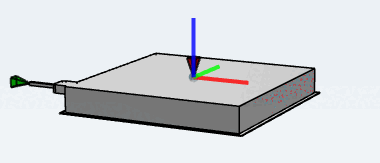

Il punto di connessione è rivolto verso il basso (Z), l'asse X verso destra e l'asse Y verso sinistra.

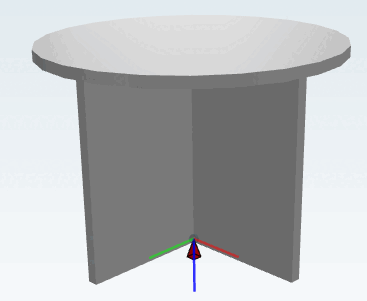

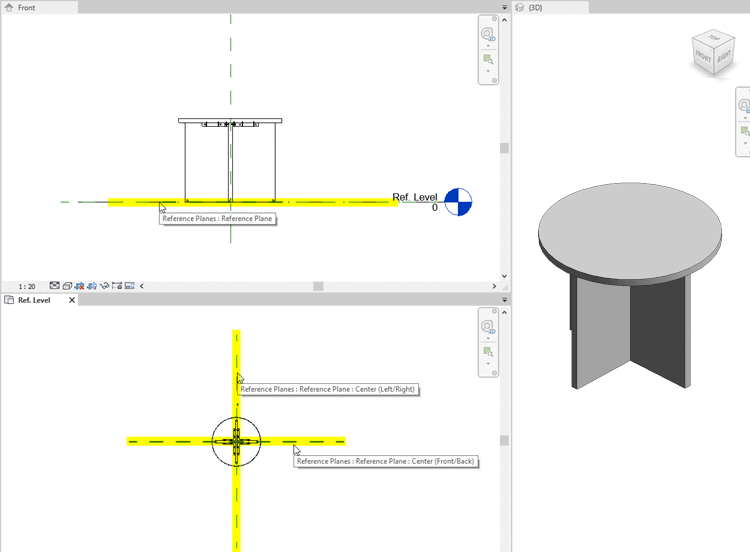

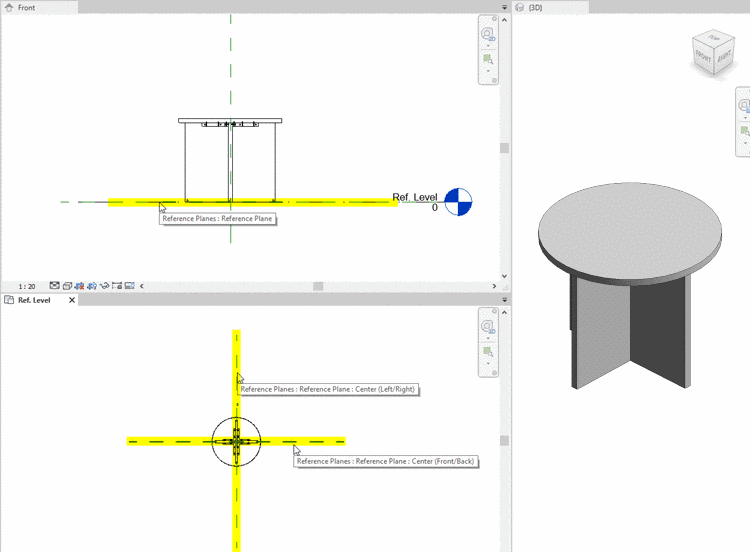

I prodotti con la classe di modello generico Metric assegnata sono posizionati come segue:

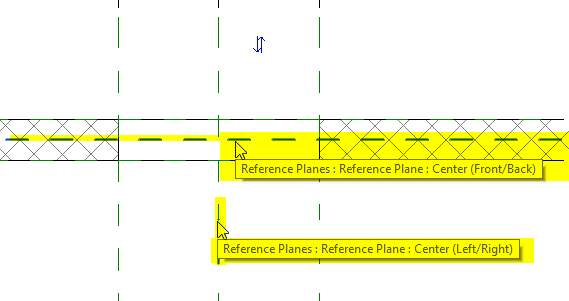

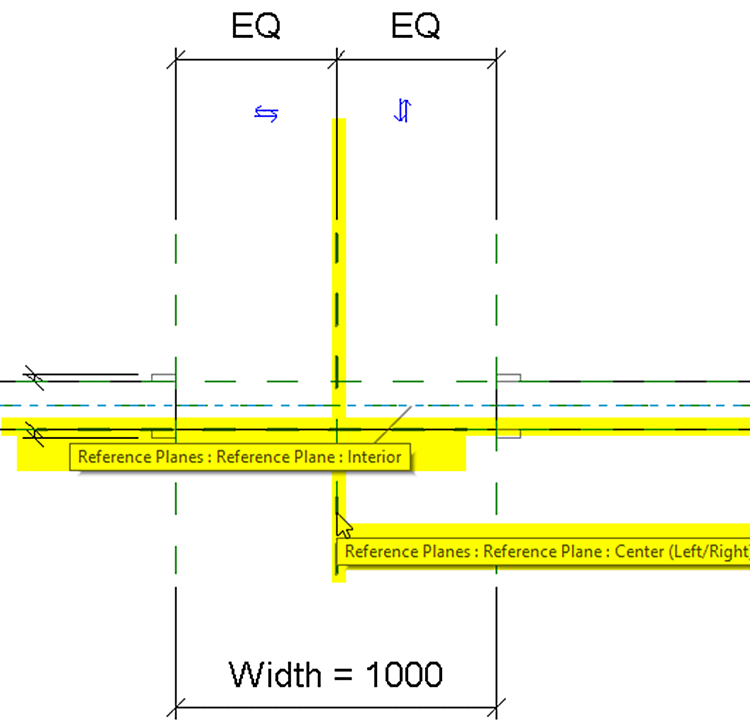

L'asse X punta al piano "centro (sinistra/destra)".

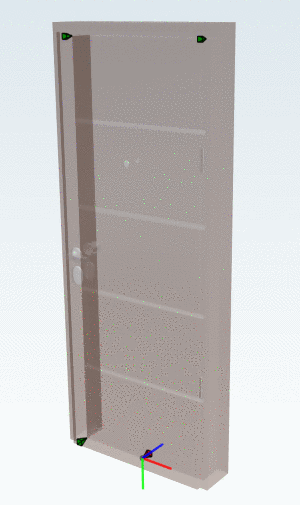

Il punto di connessione è rivolto verso la parete (Z), l'asse Y (verde) è rivolto verso il basso e l'asse X verso destra.

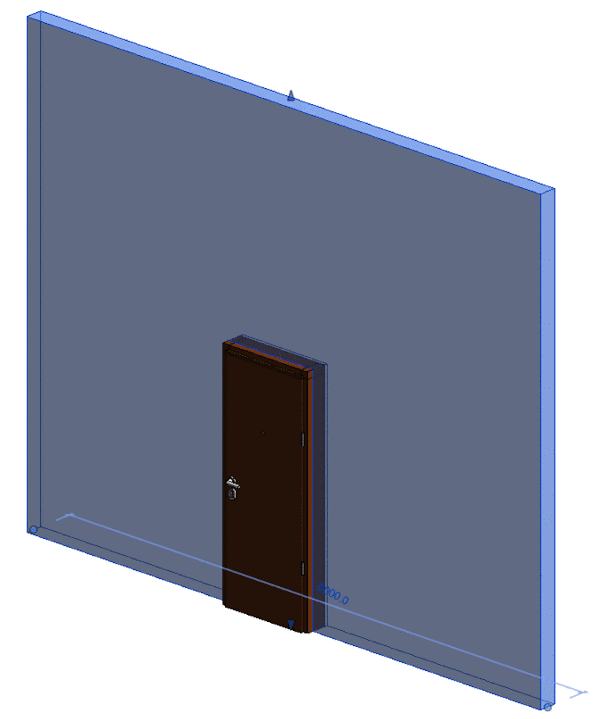

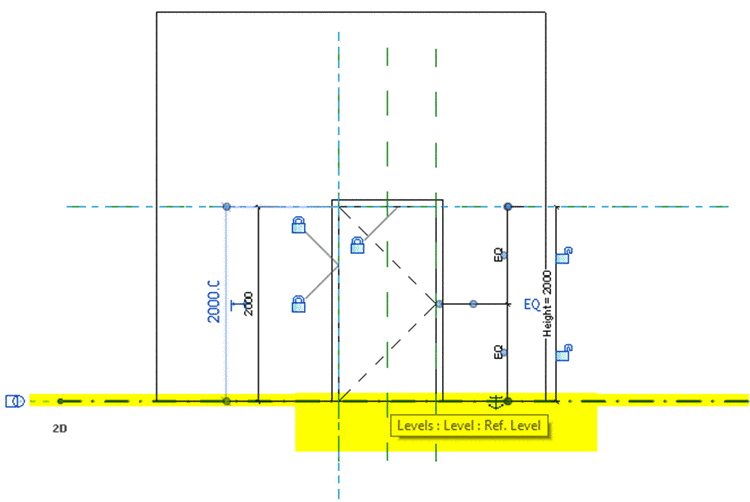

Figura 3.111. La porta è posizionata sul lato di installazione della parete (adatta per porte con montaggio a parete).
Sezione 3.5.2.6, “Oggetti di esempio” Vedere anche -> Porte.

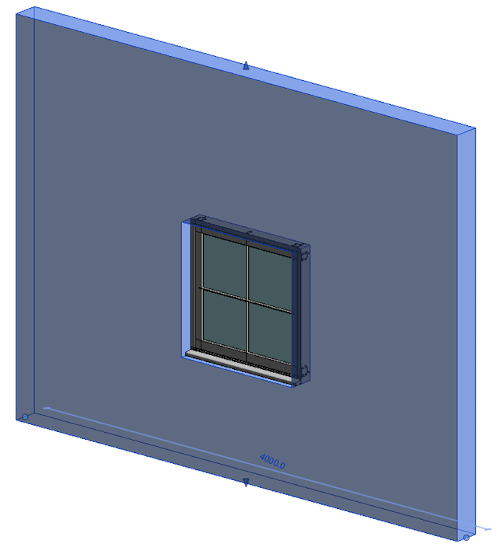

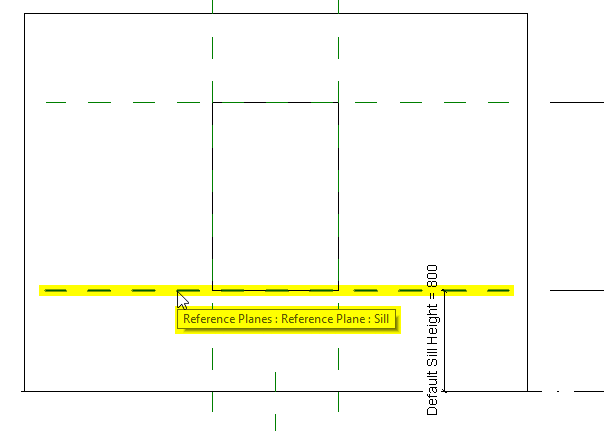

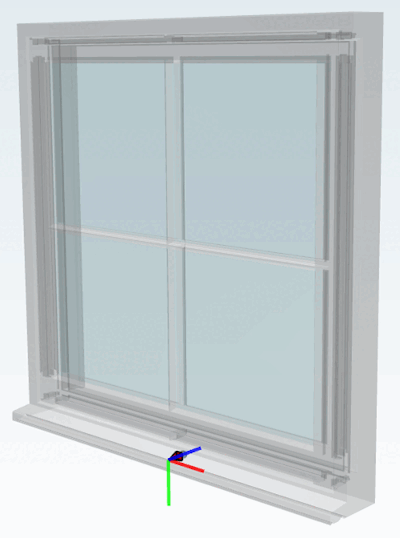

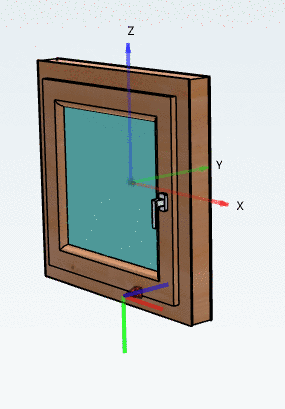

Il punto di connessione è rivolto verso la parete (Z), l'asse Y è rivolto verso il basso e l'asse X verso destra. Questo modello è identico a quello della porta, ma la finestra è posizionata al centro della parete.
