Il punto di connessione deve puntare in direzione di un piano di riferimento di Revit (orientamento dell'asse Z). Il posizionamento esatto (intersezione di tre piani di riferimento nel modello di famiglia Revit) è definito nella configurazione dell'interfaccia.

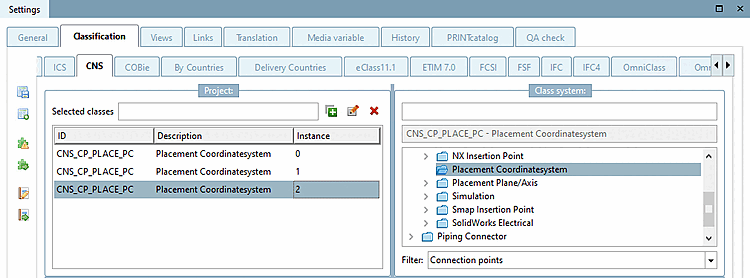

Per poter posizionare un componente/assieme in Revit, è necessario creare nella geometria del progetto un punto di connessione eCATALOGsolutions con l'orientamento corrispondente in una posizione specifica della famiglia e pubblicarlo tramite Classificazione CNS -> Sistema di coordinate di posizionamento (CNS_CP). Sezione 3.5.4.2.2.4, “Classificare il punto di connessione del posizionamento” Vedere .
Per le varianti geometriche, il punto di connessione deve mantenere una posizione/orientamento fisso.
Nel caso di file 3db indipendenti (per diverse varianti di LOG), il punto di collegamento deve trovarsi nella stessa posizione logica all'interno della geometria / dell'assieme.
Per gli assiemi, è importante che la parte contenente il punto di connessione del posizionamento sia sempre presente.
Per gli assiemi, il punto di connessione di posizionamento non deve trovarsi nella "parte iniziale fittizia", poiché questa non viene normalmente esportata in CAD (Proprietà della parte [Part properties] -> dialogo Non esportare [No export] ) e non è quindi disponibile per l'assieme.

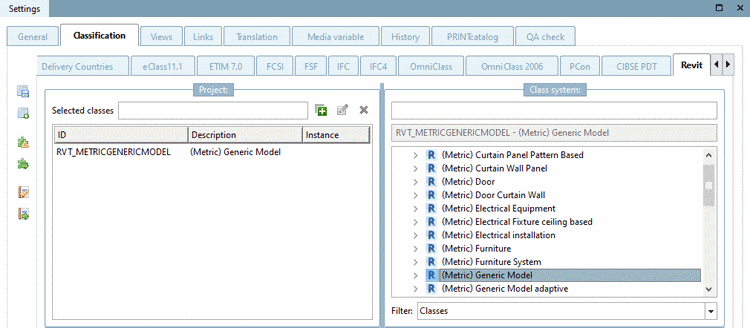

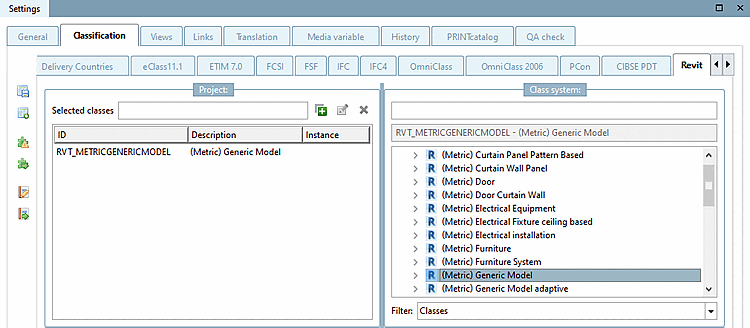

È possibile assegnare solo UN modello di famiglia per progetto eCATALOGsolutions e solo UN punto di posizionamento per 3DB (in caso di modifica dei 3DB in un progetto).

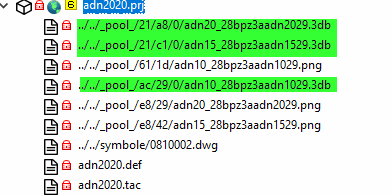

Se a un progetto devono essere assegnati più file 3db, assicurarsi che non ci siano più assegnazioni "CNS_CP" che file 3db.
