Der Anfügepunkt muss in Richtung einer Revit-Referenzebene zeigen (Orientierung der Z-Achse). Die genaue Platzierung (Schnittpunkt dreier Referenzebenen im Revit Family Template) ist in der Schnittstellen-Konfiguration definiert.

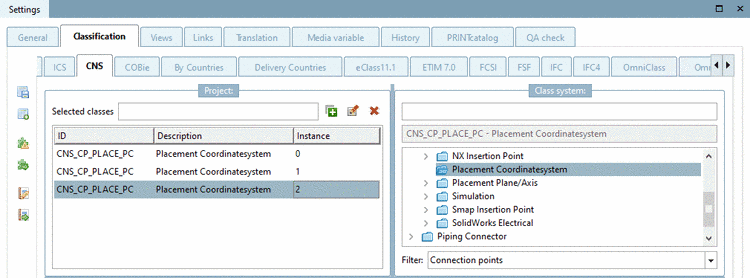

Um eine Komponente / Baugruppe in Revit zu platzieren zu können, muss an einer bestimmten Position in der Family ein eCATALOGsolutions Anfügepunkt mit der entsprechenden Orientierung in der Projekt-Geometrie erstellt werden und via CNS-Klassifikation -> Klasse Placement Coordinatesystem (CNS_CP) publiziert werden. Siehe Abschnitt 3.5.4.2.2.4, „Platzierungs-Anfügepunkt klassifizieren“.

Bei geometrischen Varianten muss der Anfügepunkt eine feste Position / Orientierung beibehalten.

Im Falle von unabhängigen 3db-Dateien (für unterschiedliche LOG Varianten), muss sich der Anfügepunkt an der identischen - logischen Position innerhalb der Geometrie / der Baugruppe befinden.

Bei Baugruppen ist es wichtig, dass das Teil, welches den Platzierungs-Anfügepunkt enthält, immer vorhanden ist.

Bei Baugruppen darf der Platzierungs-Anfügepunkt nicht im “Dummy-Startteil” liegen, da dieses normalerweise nicht ins CAD exportiert wird (Dialog Eigenschaften des Teils [Part properties] -> Nicht exportieren [No export]) und somit für die Baugruppe nicht zur Verfügung steht.

Es ist nur erlaubt EIN Family Template pro eCATALOGsolutions Projekt zuzuweisen und nur EINEN Platzierungspunkt pro 3DB (im Falle von wechselnden 3dbs in einem Projekt)

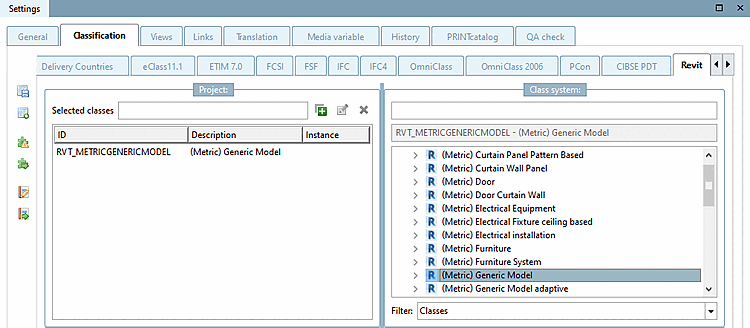

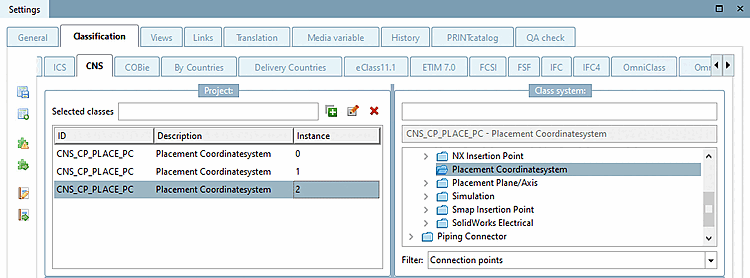

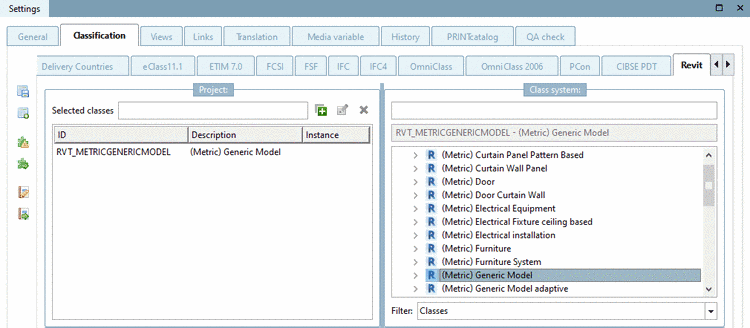

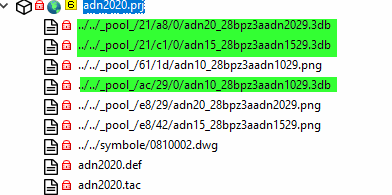

Falls mehrere 3db-Dateien einem Projekt zugewiesen werden müssen, stellen Sie sicher, dass nicht mehr "CNS_CP" Zuweisungen existieren als 3db-Dateien.
