Avviare SAP ECTR .

(Ad esempio, collegando da \ECTR5.2\basis\sys\win\bin\dsc_StartPlm.exe )

Avviare NX da ECTR.

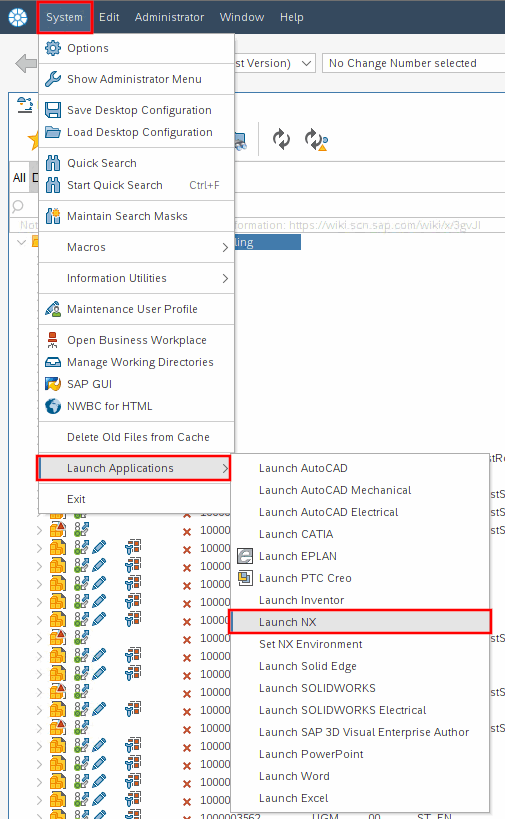

Figura 4.101. Avviare, ad esempio, tramite Sistema > Avvia applicazioni > Avvia NX

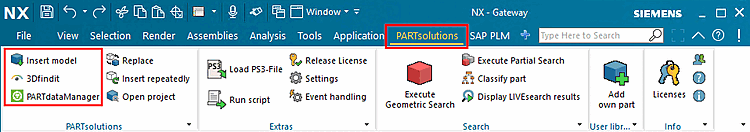

Avviare PARTdataManager o 3Dfindit da NX.

Figura 4.102.

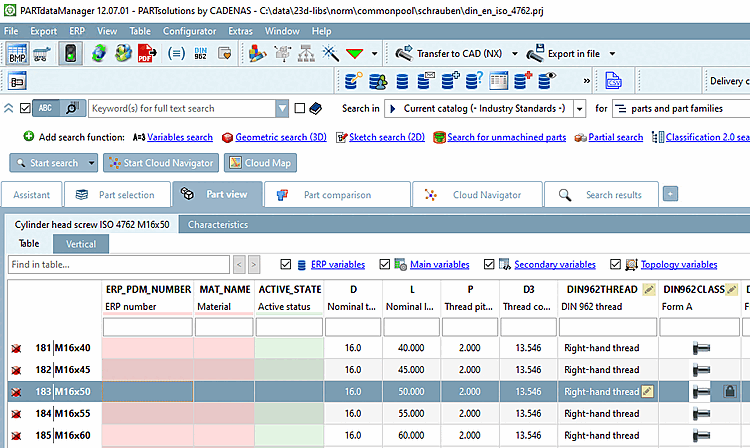

Selezionare una parte e fare clic su Trasferisci al CAD.

Figura 4.103.

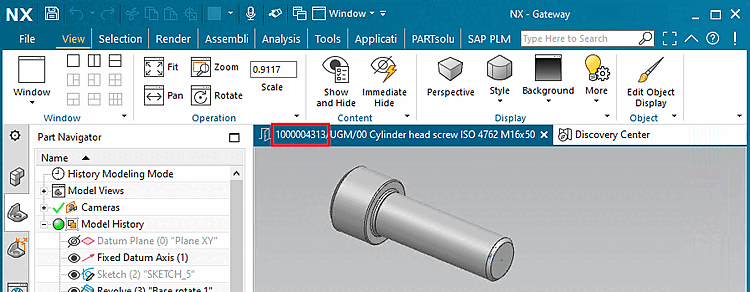

-> La vista cambia in NX.

Nel nome del file, il numero del documento SAP è in prima posizione, il che indica già un'integrazione riuscita.

Figura 4.104.

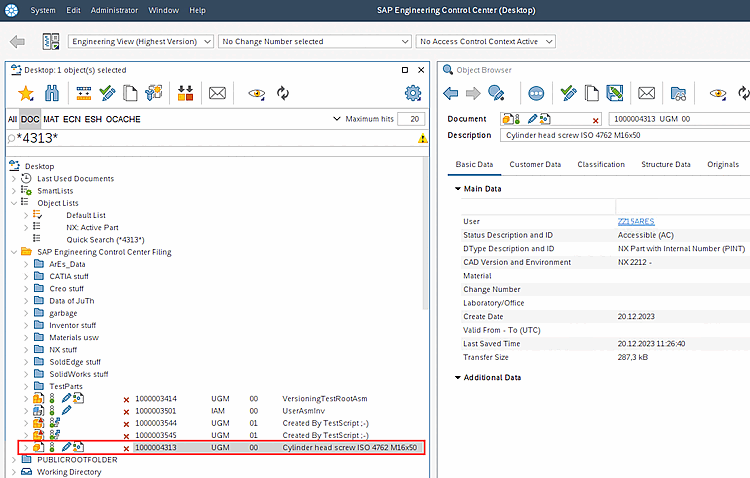

Passare a SAP ECTR.

Cercare il numero del documento.

-> La parte è stata creata automaticamente in SAP ECTR.

Figura 4.105.

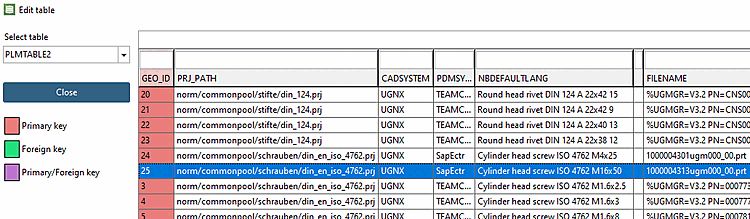

Controllare se la parte è stata creata in PLMTABLE2.

A tal fine, aprire PLMTABLE2 in PARTlinkManager tramite il menu Strumenti -> Database -> Modifica tabelle aggiuntive [Edit additional tables].

Figura 4.106.
