Eseguire tutte le impostazioni come nell' esempio 1.

Filtro di mappatura degli attributi [Attribute Mapping Filter] dei nodi

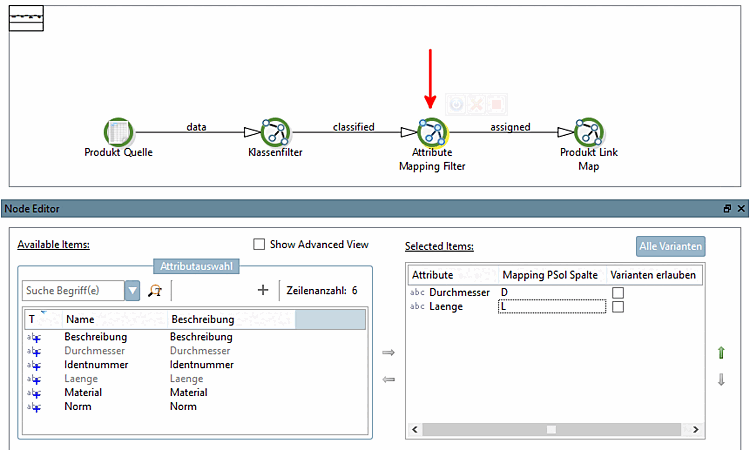

Utilizzare il tasto freccia per trasferire da sinistra a destra le variabili necessarie per determinare la specifica corretta. Per la DIN 913 utilizzata come esempio, si tratta delle variabili "Diametro" e "Lunghezza".

Figura 1.113.

Nella colonna Mapping PSol [Mapping PSol Column], fare clic sul campo e inserire il nome della variabile nel catalogo PARTsolutions nel campo di input. Qui D e L.

Per il momento, lasciate deselezionate le caselle di controllo nella colonna Consenti varianti [Allow variants]. In seguito, eseguiremo nuovamente il processo con la variabile L come variante.

Fare clic sul pulsante Avvia per eseguire la pipeline.

Figura 1.114.

Risultato:

Selezionare Area di lavoro [Workspace] -> Cataloghi [Catalogs] -> <nome del catalogo CSV> (qui "ricerca_numero_articolo") -> Prodotti [Products] a sinistra.

-> Vengono visualizzati i risultati.

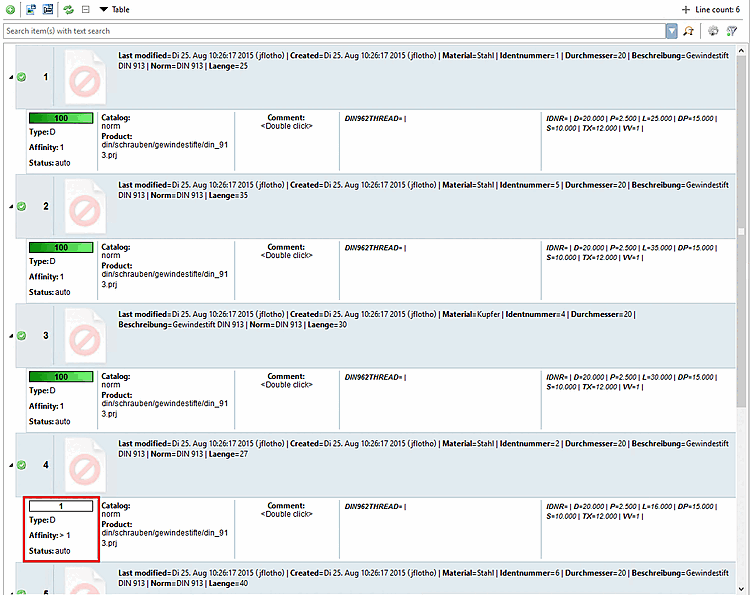

Sono stati assegnati 5 valori con Qualità = 100, uno con Qualità = 1.

Nota Significato di "Qualità = 1": Non sono stati ottenuti risultati per tutte le variabili da confrontare E sono stati ottenuti più risultati per le variabili rimanenti. In questo caso specifico, ciò significa: per l'ID numero 2, non è stata trovata nessuna corrispondenza per L=27 E sono state trovate diverse corrispondenze per D.

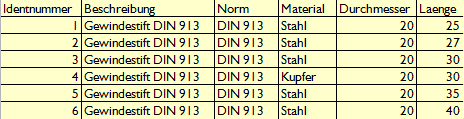

Figura 1.115. La variante con L=27 non poteva essere trattata come tale, in quanto mancava l'etichettatura corrispondente nel nodo "Attribute Mapping Filter [Attribute Mapping Filter]". Il valore 27 non compare nella tabella degli attributi, quindi non è stato possibile ottenere alcun riscontro (si veda la sezione seguente).
