Ottimizza la vista del disegno sul foglio [Optimize drawing view on paper size] è una funzione speciale per i cataloghi con parti che potrebbero apparire male nella derivazione 2D a causa delle loro proporzioni.

Ciò accade, ad esempio, con cilindri molto lunghi. In questo caso, la derivazione 2D [2D derivation] assomiglierebbe più a una linea che a un cilindro.

Se il componente ha una vista accorciata aggiuntiva, l'utente può scegliere tra la vista standard e la vista accorciata nella finestra di dialogo della vista 2D [2D view] utilizzando la casella di controllo Ottimizza vista disegno su foglio [Optimize drawing view on paper size]. Altrimenti, la casella di controllo è inattiva.

	Nota
	Gli attributi rimangono invariati.

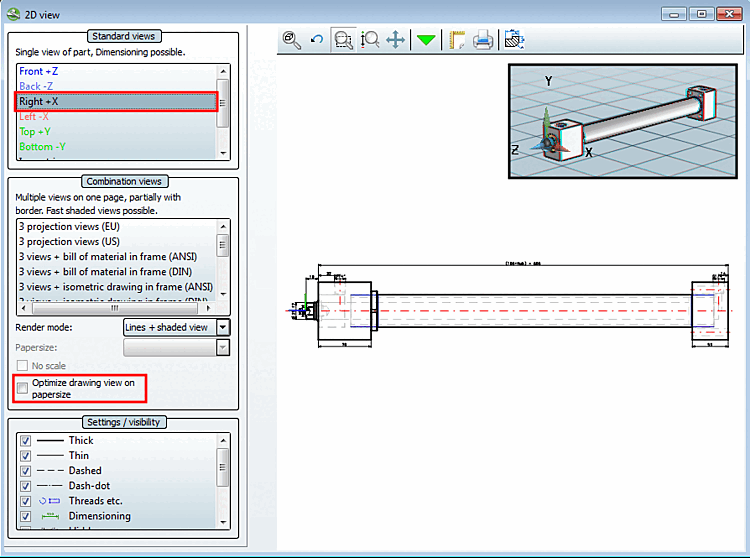

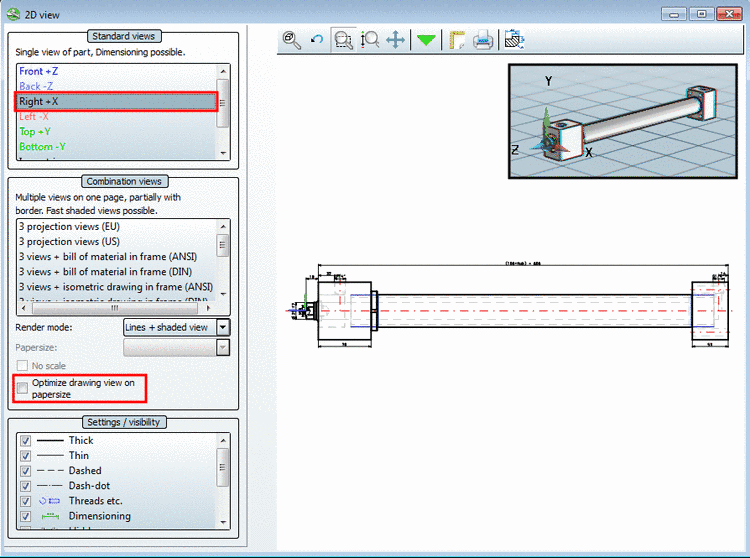

Figura 12.119.  "Ottimizza vista disegno su foglio [Optimize drawing view on paper size]" non attivato

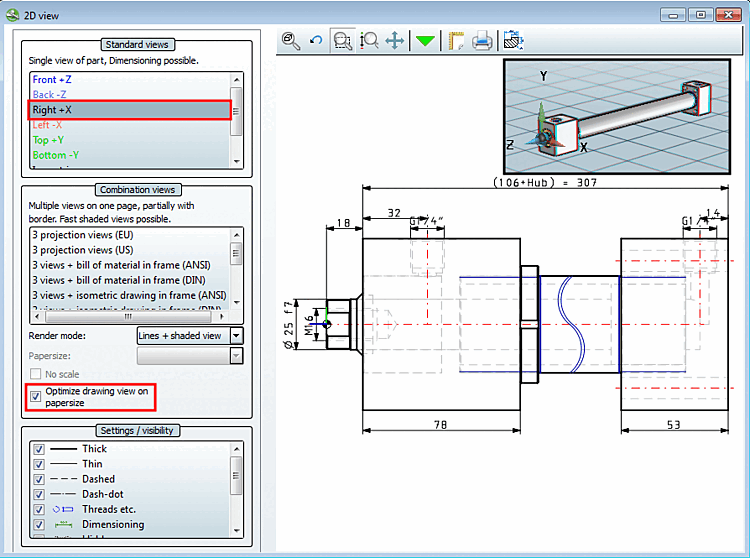

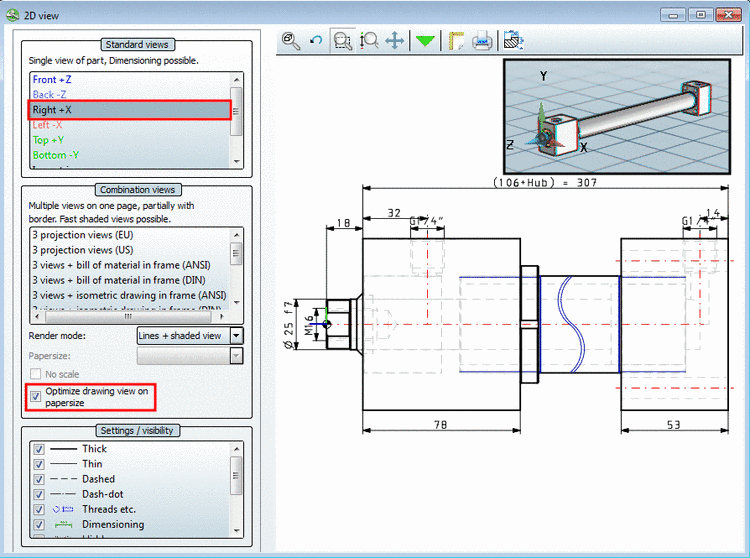

Figura 12.120.  "Ottimizza vista disegno su foglio [Optimize drawing view on paper size]" attivato
