7.10.1.2. Finestra di dialogo "Vista 2D

7.10.1.2.1. Viste standard
7.10.1.2.1.1. Vista attuale
7.10.1.2.2. Vista combinata
7.10.1.2.2.1. Modalità di rendering
7.10.1.2.2.2. Scala e formati della carta
7.10.1.2.2.2.1. Scala e posizione degli elementi di disegno nella vista 2D
7.10.1.2.2.2.2. Regolare il formato della carta nella vista 2D
7.10.1.2.3. Impostazioni/Visibilità
7.10.1.2.4. Ottimizzare dimensioni 2D alternative / vista del disegno sul foglio
7.10.1.2.5. Aggiungere la quotatura prima dell'esportazione in PARTdataManager
7.10.1.2.6. Trasferire derivazioni speciali o viste tecniche al sistema CAD.

La selezione e le impostazioni della finestra di dialogo della vista 2D [2D view] costituiscono la base per la visualizzazione dell'oggetto nel sistema CAD.

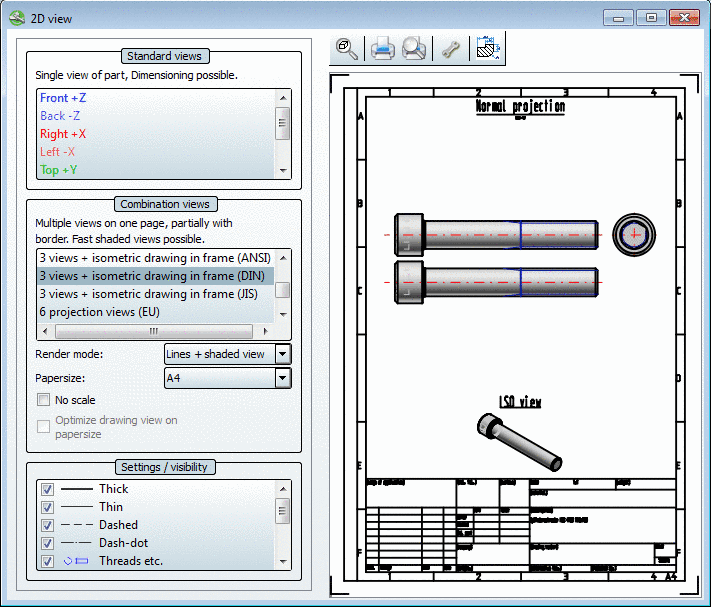

Finestra di dialogo della vista 2D [2D view]

Figura 7.907. Finestra di dialogo della vista 2D [2D view]

Non appena si fa clic su una vista, viene creata la derivazione 2D [2D derivation] del componente.

[Nota]Nota

L'opzione di visualizzazione ombreggiata [Shaded view] costituisce un'eccezione per le viste combinate [Combination views]. Sezione 7.10.1.2.2, “ Vista combinata ” In questo caso, la derivazione 2D viene creata solo se viene trasferita al sistema CAD, vedere .

Se tutte le impostazioni sono state effettuate, fare clic su A CAD . [Transfer to CAD]

L'area delle impostazioni della pagina di dialogo è suddivisa come segue:

  • Viste standard [Standard views]

  • Vista combinata [Combination views]

  • Impostazioni/Visibilità [Settings / visibility]

Le singole aree sono illustrate nelle sezioni seguenti.
