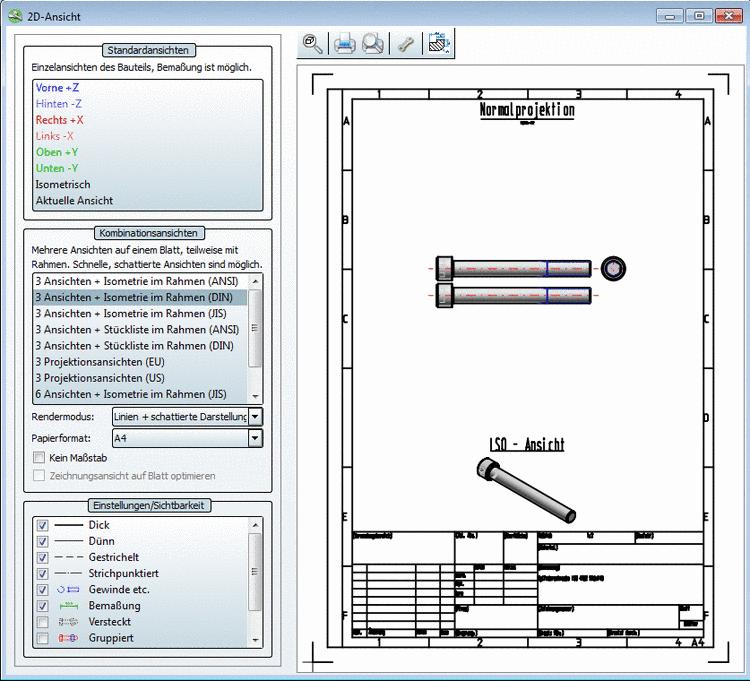

Die Auswahl und Einstellungen innerhalb des Dialogfensters 2D-Ansicht [2D view] bilden die Grundlage für die Darstellung des Objektes in Ihrem CAD-System.

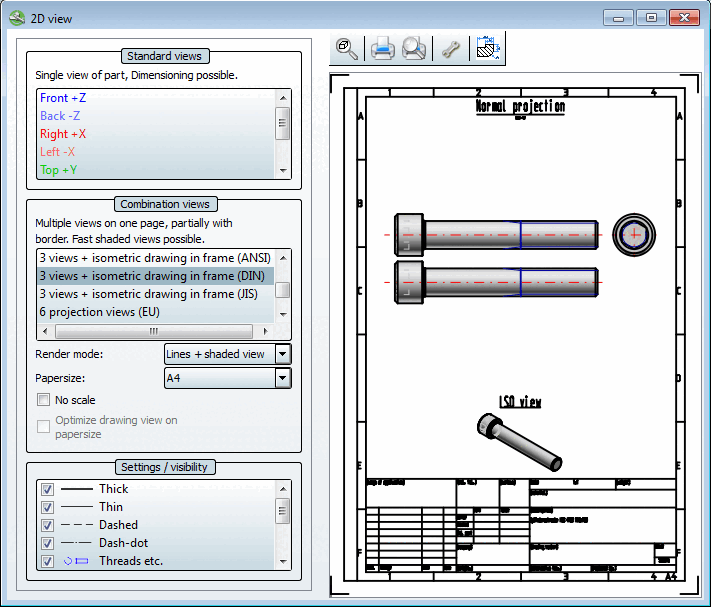

![Dialogfenster 2D-Ansicht [2D view]](https://webapi.partcommunity.com/service/help/latest/pages/de/ecatalogsolutions/doc/resources/img/img_719bf8c10f99461b8c20d0e2d503c7b1.png)
Sobald Sie eine Ansicht anklicken, wird die 2D-Ableitung [2D derivation] des Bauteils erstellt.
![[Hinweis]](https://webapi.partcommunity.com/service/help/latest/pages/de/ecatalogsolutions/doc/images/note.png) | Hinweis |
|---|---|
Eine Ausname bildet bei den Kombinationsansichten [Combination views] die Option Schattierte Darstellung [Shaded view]. Hier wird die 2D-Ableitung nur im Falle einer Übergabe an das CAD-System erstellt. Siehe hierzu unter Abschnitt 7.10.1.2.2, „ Kombinationsansichten “. | |
Wenn
alle Einstellungen gemacht sind, klicken Sie
An CAD
übertragen [Transfer to CAD].
Der Einstellungsbereich der Dialogseite ist folgendermaßen unterteilt:
Die einzelnen Bereiche werden in den folgenden Abschnitten erläutert.
