7.10.1.2.1. Standardansichten
7.10.1.2.1.1. Aktuelle Ansicht

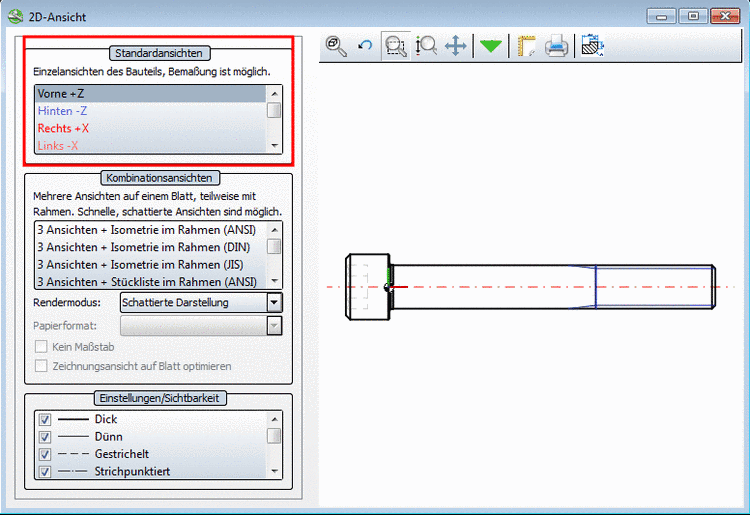

Standardansichten [Standard views]

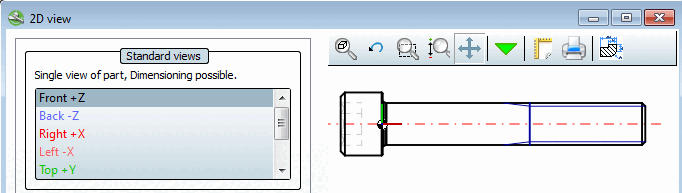

Standardansichten [Standard views]

Folgende Einzelansichten stehen zur Verfügung:

  • Vorne [Front]

  • Hinten [Back]

  • Rechts [Right]

  • Links [Left]

  • Oben [Top]

  • Unten [Bottom]

  • Isometrisch [Isometric]

  • Aktuelle Ansicht [Current view]

  • Schnittansicht [Sectional view]

Für die Einzelansichten wird automatisch die Ableitungsansicht [Derivation view] "Liniendarstellung [Line view]" verwendet.

Vorteil in diesem Modus:

Manuelles Bemaßen ist möglich. Siehe Abschnitt 7.10.1.2.5, „Bemaßung vor Export im PARTdataManager zufügen “.

Optional können Sie die aktuelle 3D-Ansicht ableiten. Siehe hierzu Abschnitt 7.10.1.2.1.1, „ Aktuelle Ansicht “.
