7.10.1.2.1.  Viste standard
7.10.1.2.1.1. Vista attuale

Viste standard [Standard views]

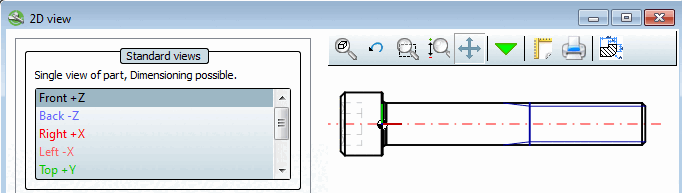

Figura 7.908. Viste standard [Standard views]

Sono disponibili le seguenti viste individuali:

  • Anteriore [Front]

  • Posteriore [Back]

  • Diritto [Right]

  • Collegamenti [Left]

  • Sopra [Top]

  • Sotto [Bottom]

  • Isometrico [Isometric]

  • Vista attuale [Current view]

  • Vista in sezione [Sectional view]

La vista di derivazione [Derivation view] "Visualizzazione linee [Line view]" viene utilizzata automaticamente per le singole viste.

Vantaggio in questa modalità:

È possibile il dimensionamento manuale. Sezione 7.10.1.2.5, “Aggiungere la quotatura prima dell'esportazione in PARTdataManager ” Vedere .

Opzionalmente, è possibile derivare la vista 3D corrente. Sezione 7.10.1.2.1.1, “ Vista attuale ” Vedere .
