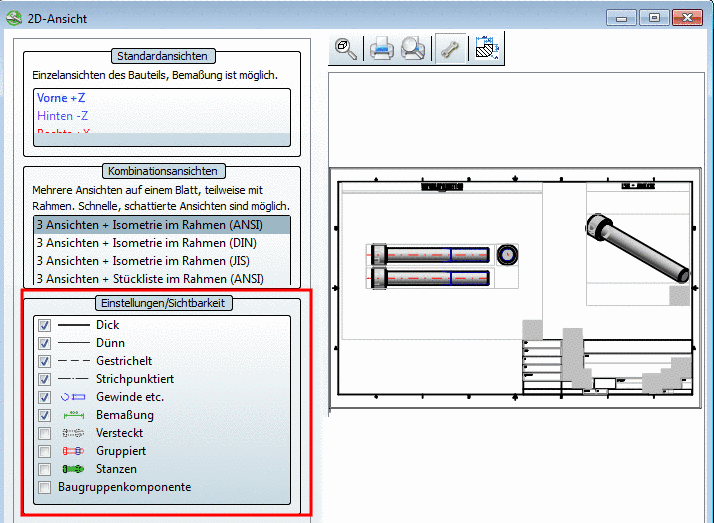

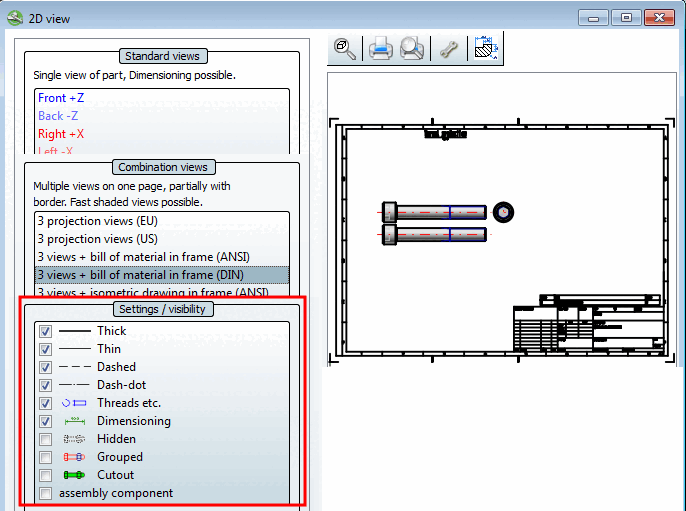

Gewinde etc. [Threads etc.] und die Bemaßung [Dimensioning] sind farblich hervorgehoben.

Im Modus Gruppiert [Grouped] lässt sich das jeweilige Bauteil nach der Übergabe an Ihr CAD-System zunächst nur kollektiv aufrufen. Um einzelne Linien bei Bauteilen bzw. einzelne Komponenten in Baugruppen anzusprechen, müssen Sie die Gruppierung wieder auflösen.

Hinweis Wie sich die Gruppierung auswirkt, hängt letztlich vom jeweiligen CAD-System bzw. vom Exportmodus (mit oder ohne Schnittstelle) ab.

Baugruppenkomponente [assembly component] :

Baugruppenkomponente [assembly component] bezieht sich auf die bevorzugte Schraffur-Richtung in Assemblies. Wenn aktiviert, dann wird das Assembly als „Komponente“ behandelt und alle Teile des Assemblies werden bei einem Schnitt gleichläufig schraffiert.

Besonders auffällig ist der Unterschied bei Lagern:

Außenringe und innere Ringe werden standardmäßig gegenläufig schraffiert. Ist aber die Option Baugruppenkomponente [assembly component] aktiviert, dann werden diese gleichläufig schraffiert.^[105]
