2.6.2.5.  Modello di inserimento - riconoscimento dei modelli

Se nella sezione di posizionamento sono presenti dei modelli, questi vengono riconosciuti e viene visualizzata una finestra di dialogo corrispondente.

Situazione iniziale: dopo aver posizionato la parte di posizionamento al sistema CAD utilizzando Trasferisci Trasferisci a CAD [Transfer to CAD], la vista torna a CAD e viene visualizzata la finestra di dialogo di posizionamento.

Si apre la finestra di dialogo PARTsolutions.

Figura 2.105. Si apre la finestra di dialogo PARTsolutions.

  1. Fate clic sul pulsante In foro(In Hole [In hole] ).

  2. Selezionare uno o più fori.

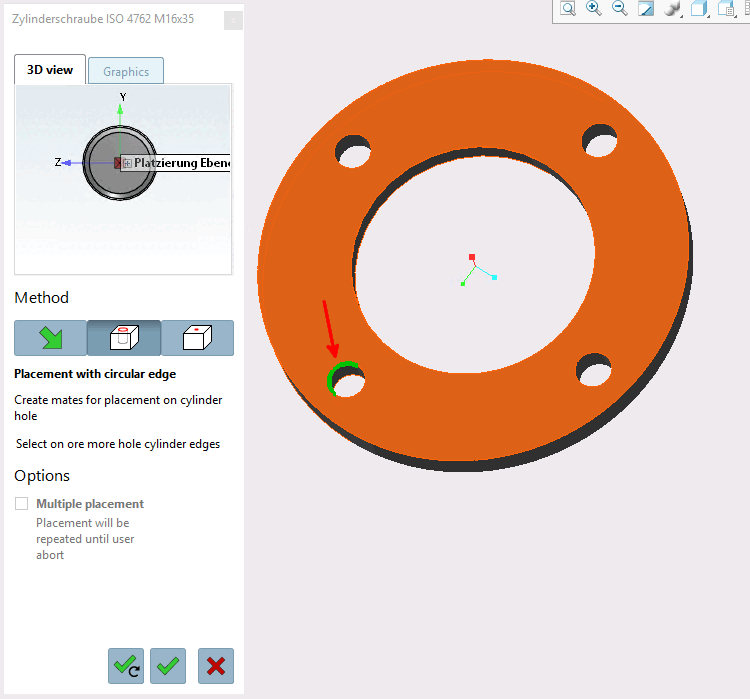

    Un foro selezionato

    Figura 2.106. Un foro selezionato

  3. Fate clic sul pulsante Inserisci più [Place multiple] (la finestra di dialogo rimane aperta alla fine) o sul pulsante Inserisci una volta [Place once] .

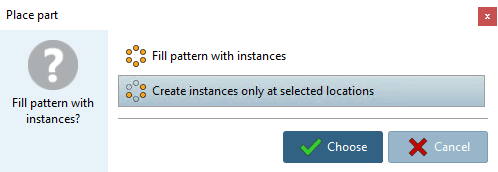

    -> Viene visualizzata la finestra di dialogo Posiziona componente [Place part] con la domanda "Si desidera riempire il disegno con le istanze?".

    Figura 2.107.

    Ora avete due opzioni:

    • Riempire il modello con istanze [Fill pattern with instances]

    • Creare istanze solo nelle posizioni selezionate [Create instances only at selected locations]

    Fare clic sul pulsante Seleziona [Choose].

    -> Le istanze desiderate vengono posizionate.

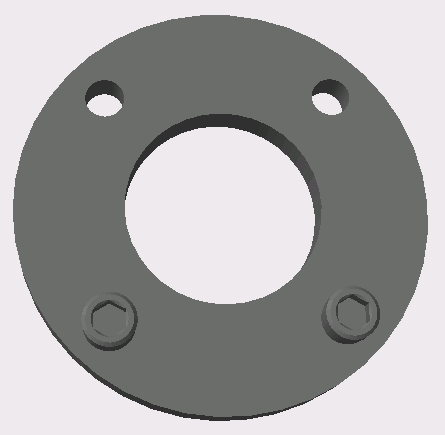

    Istanze solo in posizioni selezionate

    Figura 2.108. Istanze solo in posizioni selezionate

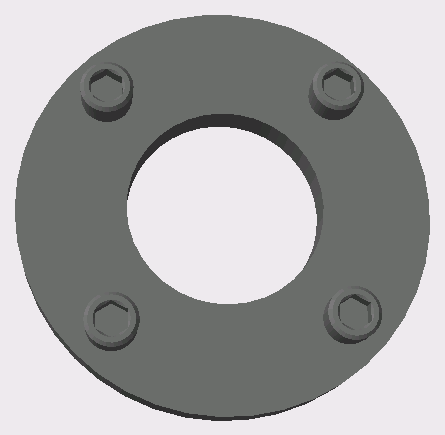

    Tutte le istanze sono state riempite

    Figura 2.109. Tutte le istanze sono state riempite

  4. Se necessario, chiudere il file PARTsolutions Chiudete la finestra di dialogo di posizionamento utilizzando la finestra di dialogo [Close dialog] .
