2.6.2.4.  "Toccare le superfici"

[Nota]Nota

Posizionamento di un corpo in un foro conico.

Tutte le condizioni di posizionamento richieste vengono create automaticamente.

Il metodo Superfici a contatto [Touching Surfaces] è adatto, ad esempio, per il posizionamento Viti a testa svasata.

Situazione iniziale:

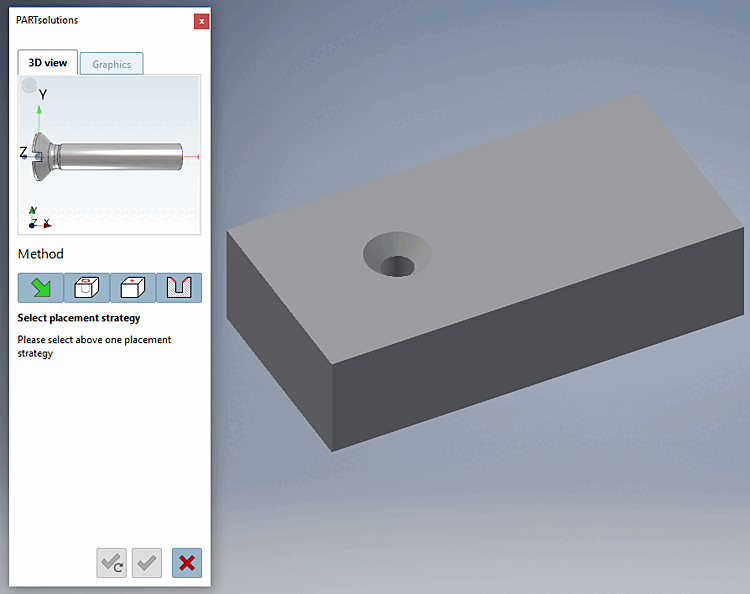

Non appena in PARTdataManager o Seamless il pulsante Trasferisci in CAD [Export to CAD] , la vista passa a CAD e il pulsante Viene visualizzata la finestra di dialogo di posizionamento PARTsolutions.

Utilizzare i pulsanti sottostanti per confermare il I posizionamenti sono ancora inattivi. Cliccando su è possibile modificare l'azione di posizionamento abortire.

Figura 2.101. Utilizzare i pulsanti sottostanti per confermare il I posizionamenti sono ancora inattivi. Cliccando su Utilizzare i pulsanti sottostanti per confermare il I posizionamenti sono ancora inattivi. Cliccando su è possibile modificare l'azione di posizionamento abortire. è possibile modificare l'azione di posizionamento abortire.

  1. Fare clic sul pulsante Toccare i volti [Touching Surfaces] pulsante.

    -> La vista 3D [3D view] nella finestra di dialogo di posizionamento mostra ora i possibili punti di connessione (se sono possibili più punti di connessione, le informazioni corrispondenti vengono visualizzate nella finestra di dialogo di posizionamento). (Se sono possibili più punti di connessione, le informazioni corrispondenti vengono visualizzate nel dialogo di posizionamento).

    -> Nella finestra di dialogo di posizionamento della scheda Grafica [Graphics] sono disponibili immagini 3D del componente o viste tecniche (se disponibili).

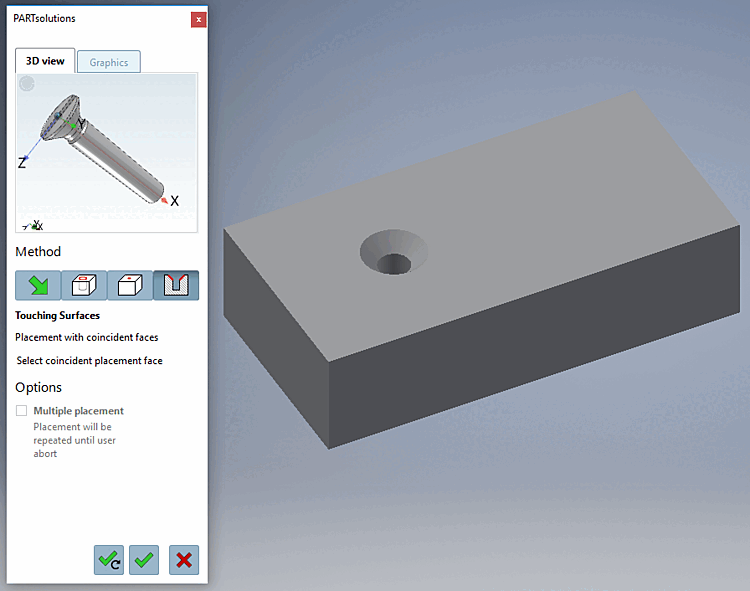

    Esempio: inserimento di una vite svasata

    Figura 2.102. Esempio: inserimento di una vite svasata

  2. Selezionare un'area che deve coincidere con l'area di posizionamento selezionata [Select coincident placement face].

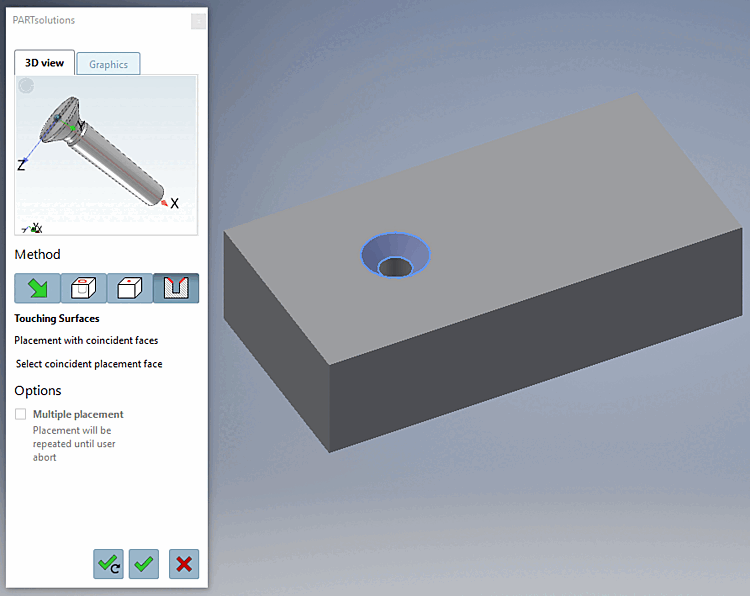

    Area contrassegnata

    Figura 2.103. Area contrassegnata

    [Nota]Nota

    Possono essere visualizzate anche finestre di dialogo specifiche del CAD, rendendo inattiva la finestra di dialogo di posizionamento.

  3. Fai clic su Inserisci una volta [Place once] o su Più Posizionare [Place multiple] .

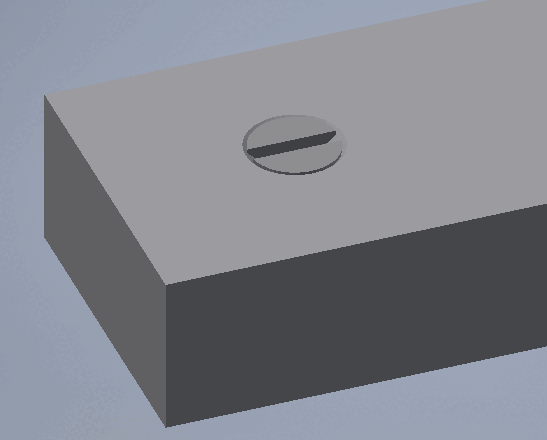

    -> La vite viene posizionata.

    [Nota]Nota

    L'inserimento può essere già attivato dall'interazione con un altro dialogo e viene quindi omesso in questo caso.

    Figura 2.104.

  4. Effettuare ulteriori collocamenti o chiudere il dialogo sui collocamenti.

    Posizionare più volte [Place multiple] (e lasciare aperto il dialogo)
    Posizionare una volta [Place once] (e chiudere il dialogo)
    Dialogo ravvicinato [Close dialog] (senza posizionamento)
