5.12.11.20.1. Parti associate in eClass Advanced 5.12.11.20.1.1. Impostazione dei collegamenti accessori in PARTsolutions |  |
| Indietro | Avanti |
![[Nota]](https://webapi.partcommunity.com/service/help/latest/pages/it/ecatalogsolutions/doc/images/note.png) | Nota |
|---|---|
Con la V11 SP8 è stata aggiunta la possibilità di collegare i collegamenti accessori a qualsiasi classificazione. In precedenza, questi erano sempre a livello di parte in PSOL. | |

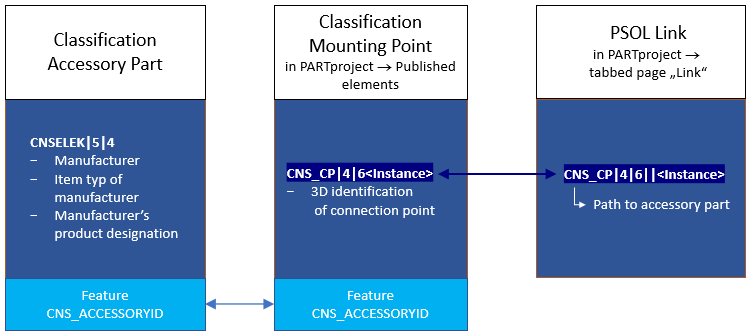

Il diagramma seguente mostra il collegamento tra la parte base e l'accessorio:
Il punto di montaggio dell'elemento base è determinato in modo univoco dalla designazione della classe + istanza. Questa espressione sintetica viene utilizzata come ID per il percorso dell'elemento accessorio.
La classificazione della parte accessoria (CNSELEK|5|4 ) è legata alla classificazione del punto di montaggio (CNS_CP|4|6 ) dalla caratteristica CNS_ACCESSORYID.
Il flusso di lavoro è il seguente:
Impostare tutti i punti di montaggio necessari per gli accessori sull'elemento di base.
Impostare la classe del punto di montaggio (CNS_CP|4|6) su ciascuno dei punti di connessione.
Assegnare un valore univoco alla funzione ID accessorio utilizzando la seguente sintassi.
CNS_CP|4|6||<Instanz>

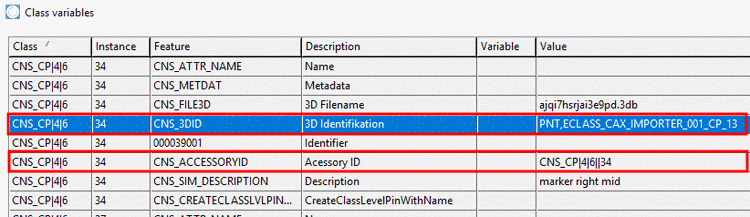

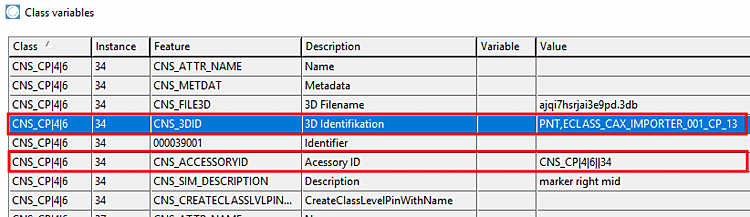

Figura 5.1120. Dialogo "Variabili di classe" -> Punto di montaggio della classe (CNS_CP|4|6) -> Caratteristica "CNS_ACCESSORYID" con valore di esempio "CNS_CP|4|6||34".

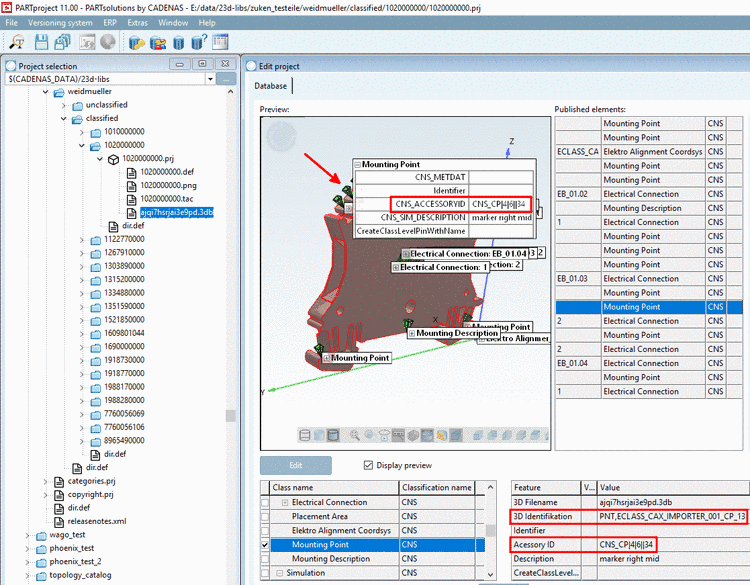

Figura 5.1121. Finestra di dialogo "Elementi pubblicati" -> classe "Punto di montaggio" -> caratteristica "ID accessorio" con il valore di esempio "CNS_CP|4|6||34".

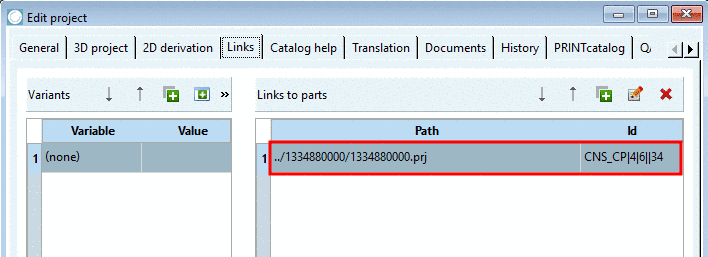

Impostare una voce in PARTproject nella scheda Riferimenti [Links] alla voce Collegamenti alle parti [Links to parts] con il percorso [Path] della parte accessoria e l' Id, che ha esattamente lo stesso valore della caratteristica CNS_ACCESSORYID della classe Punto di montaggio (CNS_CP|4|6).

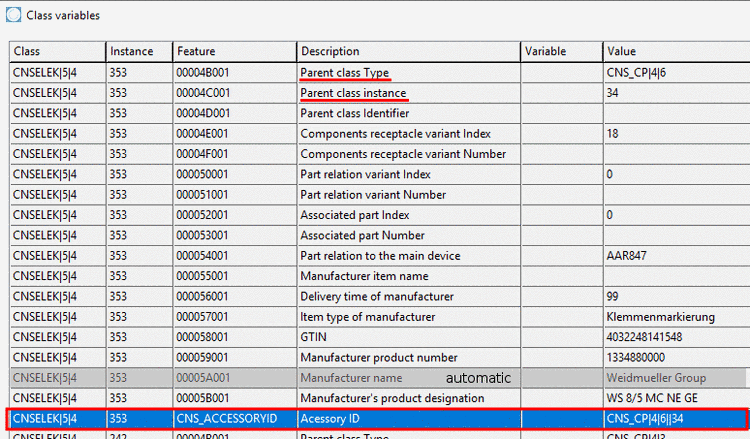

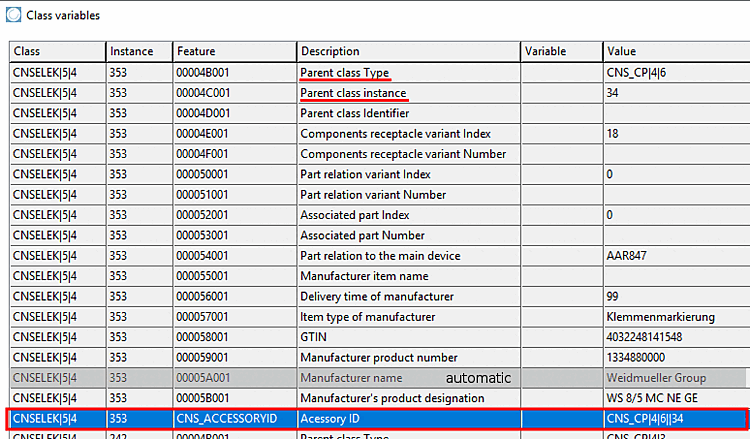

Compilare le informazioni essenziali per la parte accessoria in CNSELEK|5|4.
La caratteristica Parent classType riceve il nome della classificazione corrispondente.
La caratteristica Istanza della classe genitore riceve l'istanza della classificazione corrispondente.
Alla caratteristica CNS_ACCESSORYID viene assegnata la stessa stringa di identificazione univoca della parte base ed è quindi collegata al percorso accessori PSOL.
CNS_CP|4|6||<Instanz>
Una possibile forma di CNS_ACCESSORYID è la stringa composita di Tipo di classe padre e Istanza di classe padre.
