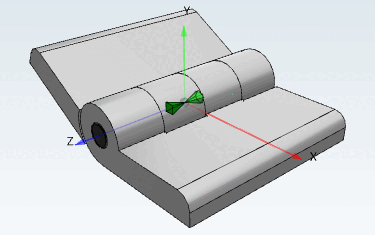

Richiamare il menu contestuale della sottodirectory Condizioni [Conditions] nel componente fluegel1 .

Selezionare il comando Nuova condizione [New condition].

Figura 7.1142. Chiamata "Nuova condizione [New condition]"

→ Si apre la finestra delle proprietà della condizione [Condition properties].

Figura 7.1143. Finestra di dialogo "Proprietà della condizione [Condition properties]"

Come considerazione preliminare vale quanto segue:

Il valore della variabile "L" nella sezione di avvio fittizio deve corrispondere alla variabile "L" nell'anta 1.

Nome [Name]: inserire un nome per la condizione (qui "L").

Figura 7.1144. Menu contestuale nel campo Nome

Fare clic (tasto secondario del mouse) sul campo Condizione 1 [Condition 1].

→ Si apre il menu contestuale corrispondente.

Selezionare la voce di menu Selezionare la variabile.... [Choose variable...]

→ Si apre la finestra di dialogo Browser delle variabili [Variable browser].

È possibile vedere le variabili associate alla parte iniziale fittizia facendo clic su SCHARNIERDUMMY nel campo Parti [Parts].

Figura 7.1145. Finestra Variabili Browser [Variable browser]

Nel campo Variabili della parte [Variables of part], selezionare la variabile L (lunghezza della cerniera o dell'anta della cerniera).

Confermare con OK.

→ Il nome [Name of variable] del componente e della variabile [Name of variable] vengono trasferiti nel campo Condizione 1 [Condition 1] separati da un carattere @.

SCHARNIERDUMMY@L

Aprire il menu contestuale del campo Condizione 2 [Condition 2] e definire la seconda parte della condizione.

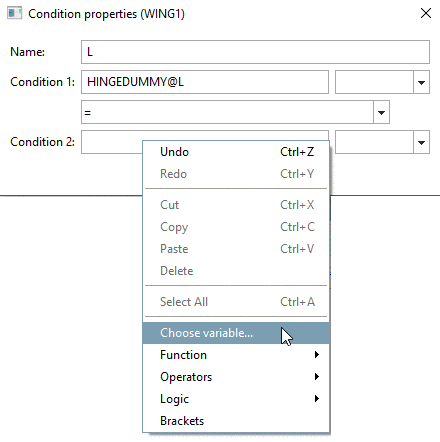

Figura 7.1146. Menu contestuale nel campo Condizione 2 [Condition 2]

SelezionareFLUEGEL1 nel Browser delle variabili [Variable browser] sotto Parti [Parts] e selezionare la variabile L a destra sotto Variabili della parte [Variables of part]. "L" è la lunghezza dell'anta della cerniera.

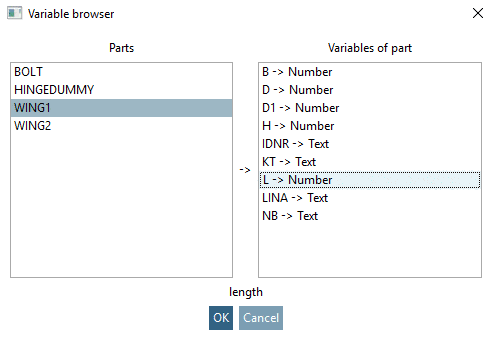

Figura 7.1147. Finestra Variabili Browser [Variable browser]

Confermare con OK.

Impostare il carattere = come operando. La selezione degli operandiè visibile quando si apre il campo elenco con la freccia verso il basso.

=    gleich
<    kleiner
<=   kleiner gleich
>    größer
>=   größer gleich
<>   ungleich

Nella finestra delle proprietà della condizione [Condition properties] deve comparire la seguente espressione:

SCHARNIERDUMMY@L=FLUEGEL1@L

In parole povere: il valore della variabile "L" nella sezione iniziale corrisponde al valore della variabile "L" nell'ala 1.

Figura 7.1148. Finestra delle proprietà della condizione [Condition properties]

Confermare con OK.

-> Viene visualizzata una condizione completata nel configuratore [Configurator] della finestra di aggancio come voce secondaria con il simbolo if .

(se) <nome della condizione> (qui "L")

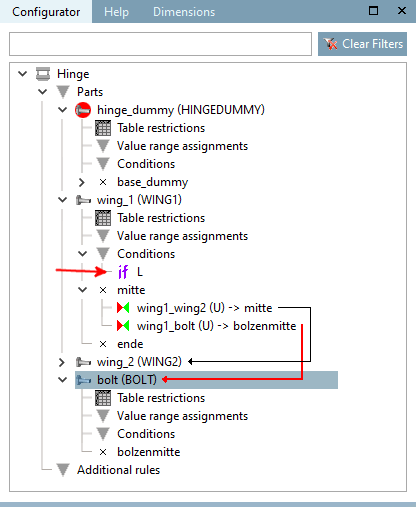

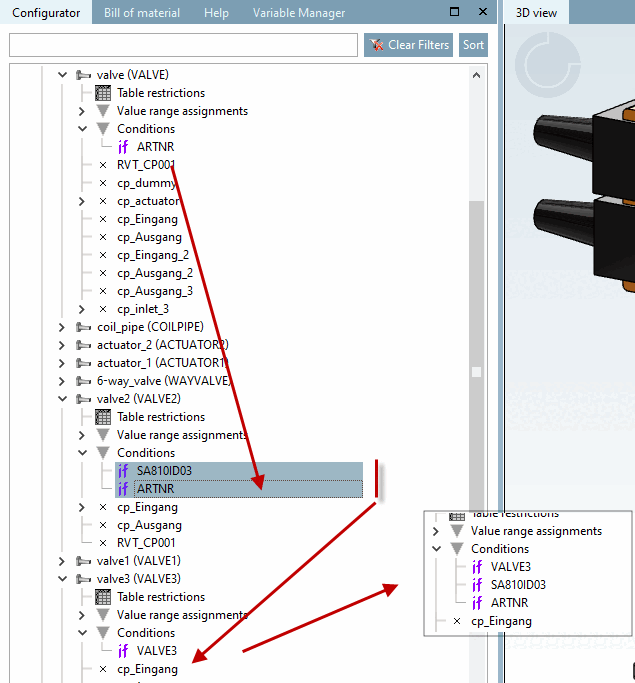

Figura 7.1149. Vista del configuratore [Configurator] della finestra di aggancio

Eseguire ora la stessa procedura per l'anta 2.

SCHARNIERDUMMY@L = FLUEGEL2@L

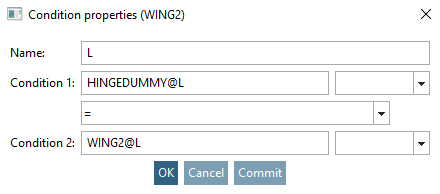

Figura 7.1150. Finestra delle proprietà della condizione [Condition properties]

Se in seguito si seleziona un valore per la variabile "L" nella tabella di montaggio (questa è la tabella della parte iniziale fittizia), ciò comporta automaticamente l'impostazione della variabile "L" delle singole parti "Anta 1" e "Anta 2" sullo stesso valore.

Lo stesso deve essere fatto, ovviamente, per il bullone.

SCHARNIERDUMMY@D1 = BOLZEN@D
SCHARNIERDUMMY@L = BOLZEN@L
