Questa classe descrive superfici piane e rettangolari per le quali si applicano alcune restrizioni durante il posizionamento o l'impostazione del dispositivo (ad esempio, la realizzazione di fori).
Sezione 5.12.11.8.2, “Definizione di contorno / contorni”Analogamente alle altre classificazioni CP bidimensionali, il sistema di coordinate locali bidimensionali è dato dal punto di connessione (vedi ). In particolare, gli assi X e Y definiscono l'orientamento della superficie bloccata nello spazio.

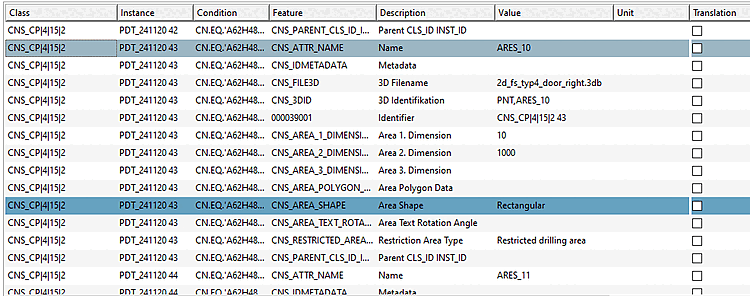

Figura 5.1066. Classificazione di una superficie rettangolare di barriera di perforazione con una larghezza di 10 mm e un'altezza di 1000 mm. Sezione 5.12.11.8.2, “Definizione di contorno / contorni”Si noti che la geometria è determinata in modo analogo a .
In generale, la forma dell'area è definita in modo analogo ai capitoli precedenti. In questo caso, l'attributo "Tipo di area di restrizione" consente i seguenti valori:

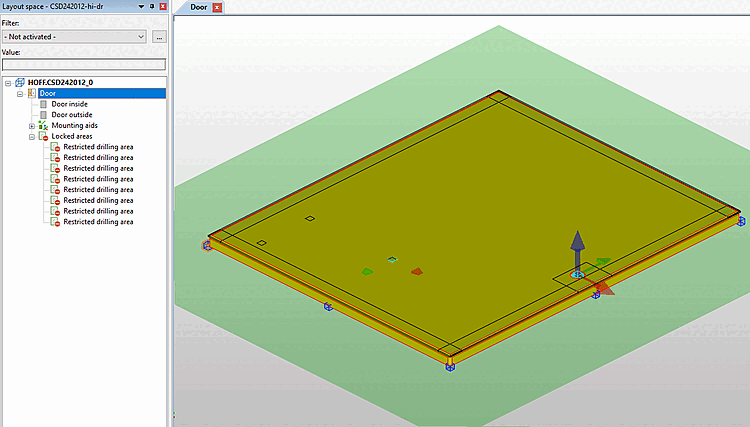

Questa classe può essere utilizzata per predefinire le proprietà di modelli altamente personalizzabili, in particolare nell'area di chiusura. L'illustrazione seguente mostra l'esportazione in EPLAN di una porta con 5 aree di blocco (5 x area di blocco con trapano). Ciò è necessario perché la foratura di queste aree distruggerebbe la guarnizione di gomma o la serratura della porta.

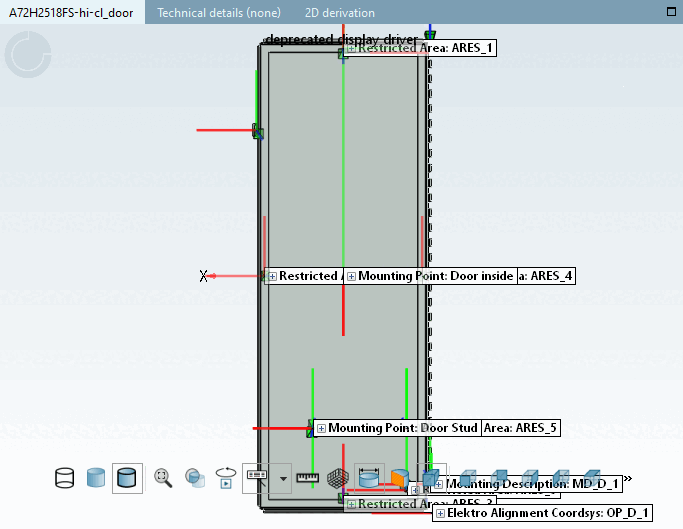

Una porta con guarnizione in gomma è una tipica applicazione di superfici barriera.

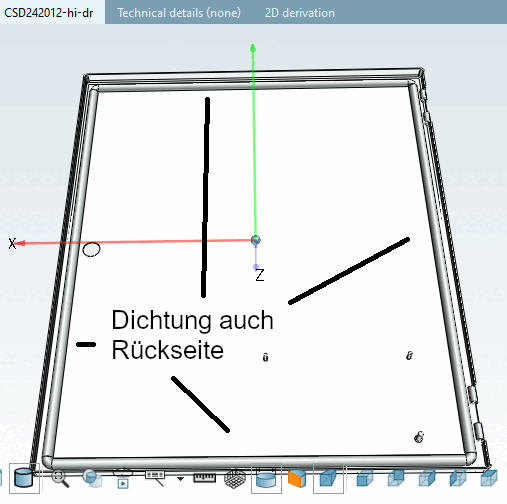

Figura 5.1067. Superfici di bloccaggio in EPLAN: la forma bordata delle superfici di bloccaggio deriva dal fatto che la guarnizione di gomma sul retro non deve essere distrutta.
