Varie classificazioni, ad esempio . schemi di perforazione CNS_CP|4|2, descrivono stringhe di linee planari (2D) nello spazio 3D che sono sospese da un punto di connessione. Il sistema di coordinate 2D di questa geometria è definito dall'asse X o Y del punto di connessione.

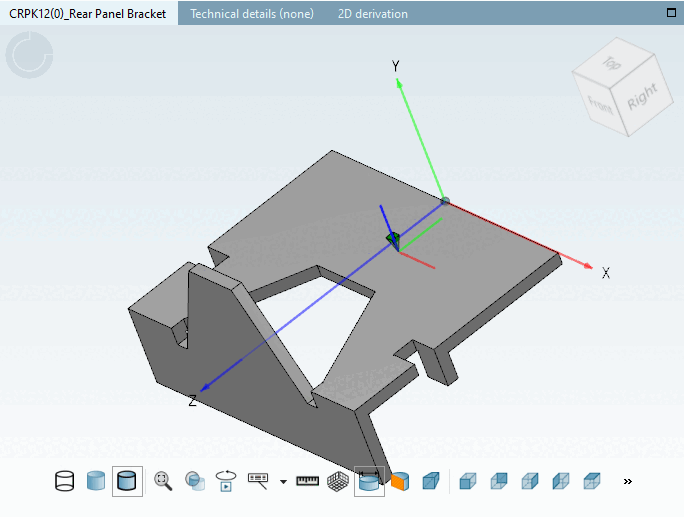

Figura 5.1059. Il punto di connessione definisce un sistema di coordinate locali nello spazio 3D; asse X [rosso], asse Y [verde], asse Z [blu].

La normale di questa superficie è data dall'asse Z del punto di connessione. Nell'area CAX sono spesso richiesti contorni come schemi di foratura, tagli di montaggio o griglie di montaggio.

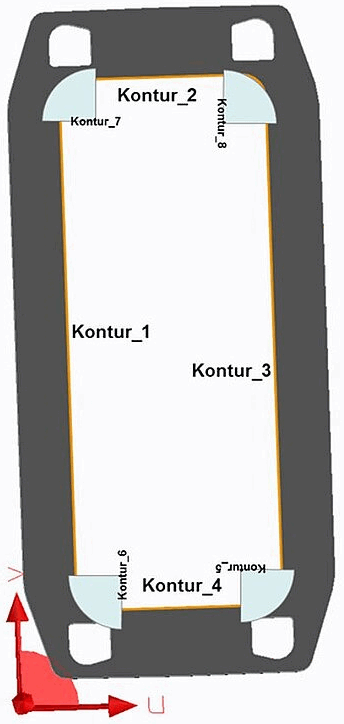

Figura 5.1060. Contorno tipico di un componente elettrico

In linea di principio, esistono due modi per modellare questo aspetto nel sistema SNC:

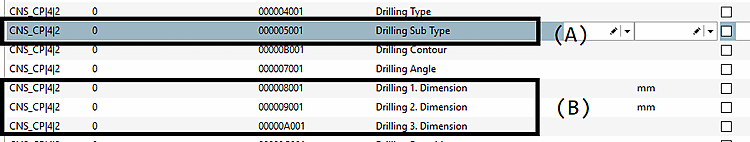

La descrizione parametrica contiene due elementi, la forma geometrica come valore enumerato (Sottotipo di foratura ) e una serie di parametri che istanziano questa forma. Il sistema ammette fino a 3 parametri (Foratura 1a dimensione, Foratura 2a dimensione, Foratura 3a dimensione ), il cui significato dipende dalla forma selezionata:

Figura 5.1061. Attributi rilevanti per la definizione del contorno nel caso speciale dei modelli di perforazione

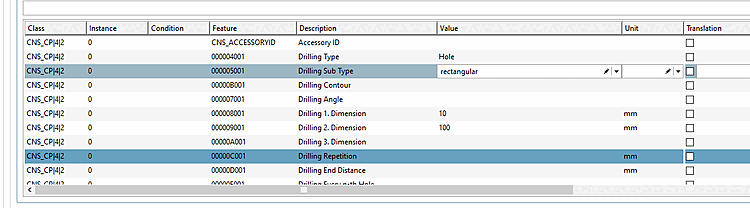

Figura 5.1062. Esempio: definizione di un'apertura rettangolare di 10 mm di larghezza e 100 mm di altezza.

Questo schema viene utilizzato per un'ampia varietà di classi, come le aperture di montaggio e la descrizione del sistema di componenti degli armadi, nonché l'area di etichettatura.

	Nota
	Il numero di geometrie supportate varia a seconda dei casi. In generale, si consigliano solo cerchi (rotondi), rettangoli (rettangolari) e quadrati (quadratici).

La seconda opzione per la fornitura di geometrie è resa possibile dalla grafica vettoriale esterna (file DXF), che è stata aggiunta al progetto in PARTproject alla voce Formati di esportazione aggiuntivi [Additional export formats].

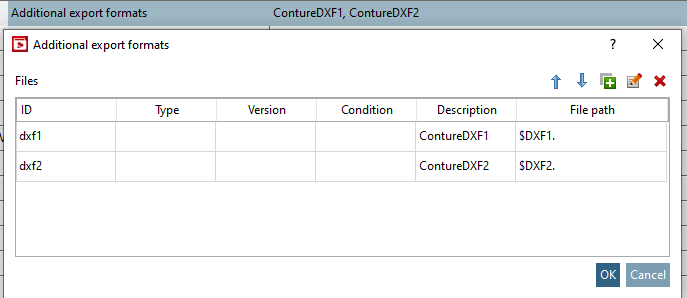

Figura 5.1063. Progetto con 2 file aggiuntivi. Gli identificativi dei file sono dati da dxf1 e dxf2. Questi identificativi consentono di collegare i file esterni al sistema di classificazione.

La classificazione si riferisce ai file esterni tramite l'attributo Contorno di perforazione, la cui sintassi è data da ADDFILE://<valore dell'ID>.

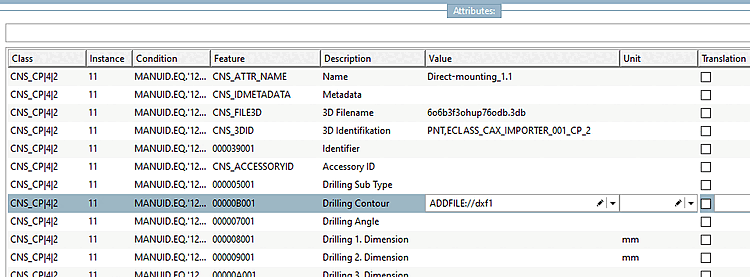

Figura 5.1064. Contorno di perforazione

In generale, il file DXF deve essere limitato a linee e archi. Questa limitazione deriva dalle proprietà delle fresatrici automatiche a controllo numerico.
