I modelli di perforazione sono descritti utilizzando la classificazione CNS_CP|4|2. Il punto di connessione associato definisce il sistema di coordinate associato.

Lo scopo di questa classificazione è fornire informazioni per le macchine NC o per definire la geometria dei punti di fissaggio in generale. In linea di principio, questo obiettivo può essere raggiunto in due modi:

In questa sede ci occuperemo dell'opzione 1. L'opzione 2 è trattata in un capitolo a parte.

La classificazione fornisce i seguenti attributi:

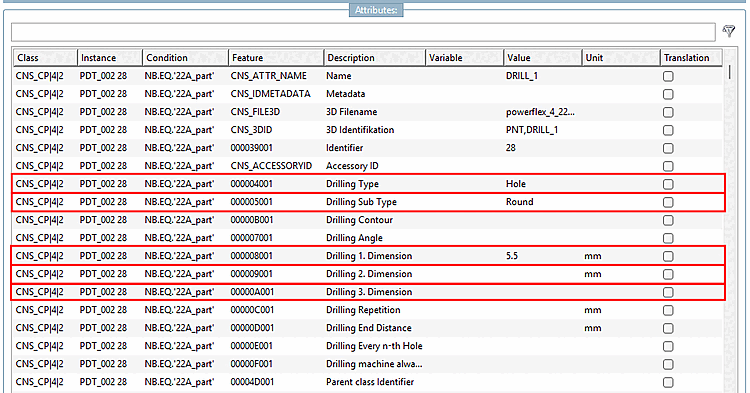

Figura 5.1055. Questo set di dati descrive un foro rotondo con un raggio di 5,5 mm.

L'attributo Tipo di foratura definisce se la filettatura è un foro, una filettatura in pollici o una filettatura metrica.

I seguenti moduli sono offerti tramite l'attributo Sottotipo di perforazione:

I tre attributi numerici Foratura 1ª dimensione, Foratura 2ª dimensione e Foratura 3ª dimensione controllano le dimensioni di queste forme, mentre il punto zero è definito dal punto di connessione.

L'attributo Parent class identifier descrive il collegamento interno del modello di foratura dato alla descrizione di montaggio associata. In questo modo è possibile assegnare intere serie di classificazioni CNS_CP|4|2 nelle descrizioni di montaggio associate.

Lo schema descritto di seguito è utilizzato allo stesso modo in diversi luoghi e viene qui formulato per chiarezza.

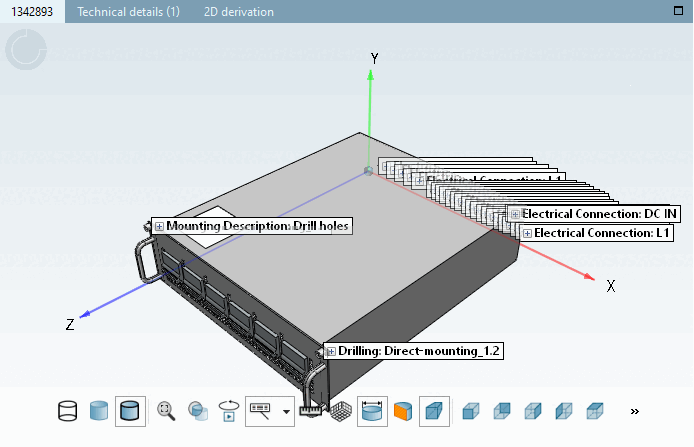

Il pezzo mostrato nella figura seguente ha una descrizione di montaggio (CNS_CP|4|7) e due schemi di foratura (CNS_CP|4|2).

Figura 5.1056.

Rappresentazione tabellare:

In questa parte, le due classificazioni di perforazione sono assegnate alla descrizione del montaggio, come mostrato nel grafico seguente.

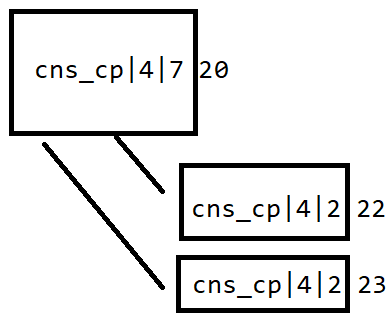

Figura 5.1057. Ordine gerarchico degli schemi di foratura sotto la voce Montaggio Descrizione

Nella classificazione, ciò si ottiene con l'attributo Identificatore di classe genitore. Gli elementi di classificazione subordinati sono assegnati agli elementi padre nella forma seguente:

Klassen-Identifier || Klassen-Instanz

Per lo schema di perforazione con l'istanza 22, la stringa CNS_CP|4|7||20 risulta come mostrato nella figura seguente.

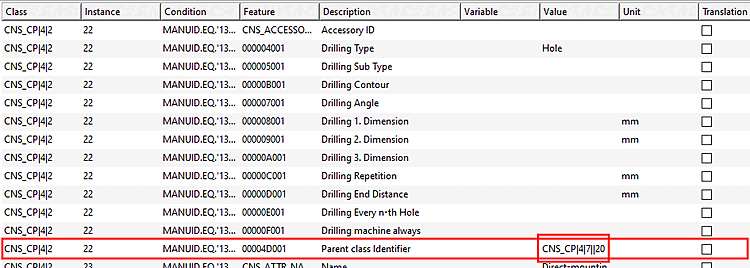

Figura 5.1058.  Identificatore della classe madre Valore: CNS_CP|4|7||20
