4.9.6.  Regola i valori della tabella -> Imposta bitmap con condizione (solo PDataMgr) / plinkcommon.cfg -> Blocco [BMPMAPPING_<nome_colonna>] -> Chiave "BMPCOND<numero>"

Utilizzare l'opzione Imposta bitmap con condizione (solo PDataMgr) [Set bitmap with condition (PDataMgr only)] per impostare una condizione per un valore di visualizzazione e mappare un'immagine su di essa.

L'impostazione si applica anche a PARTdataManager e a 3Dfindit.

Impostazione nel file di configurazione $CADENAS_SETUP/plinkcommon.cfg:

Blocco [BMPMAPPING_<nome variabile>], chiave BMPCOND<NUMERO>, primo valore con condizione per il valore di visualizzazione, secondo valore con percorso immagine.

Esempio:

[BMPMAPPING_PRICE4]
BMPCOND0="PRICE4.GT.0.0","$CADENAS_SETUP/bitmaps/linkdbdemo/ecat/germany.bmp"

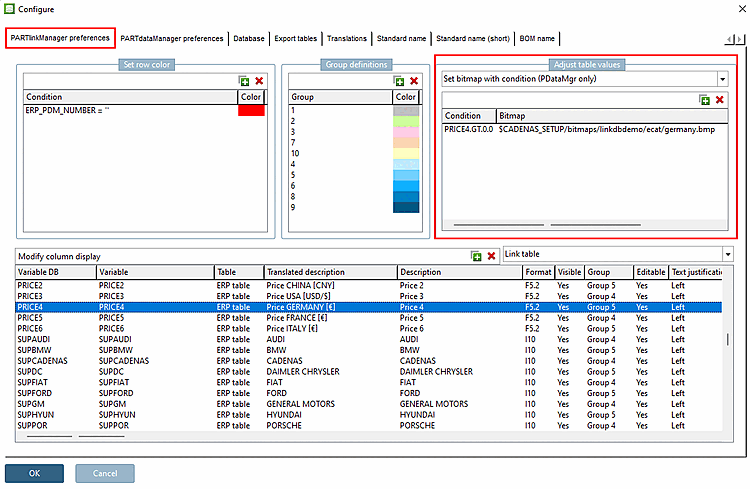

Impostazione nell'interfaccia utente sotto PARTlinkManager -> Menu Extra [Extras] -> Finestra di dialogo Configura [Configure] -> Pagina delle impostazioni di PARTlinkManager [PARTlinkManager preferences] -> Regola i valori della tabella [Adjust table values] -> Imposta bitmap con condizione (solo PDataMgr) [Set bitmap with condition (PDataMgr only)]

Figura 4.154.

Esempio colonna "PRICE4" del database PLDBDEMO:

Condizione Bitmap
PREZZO4.GT.0.0Percorso immagine

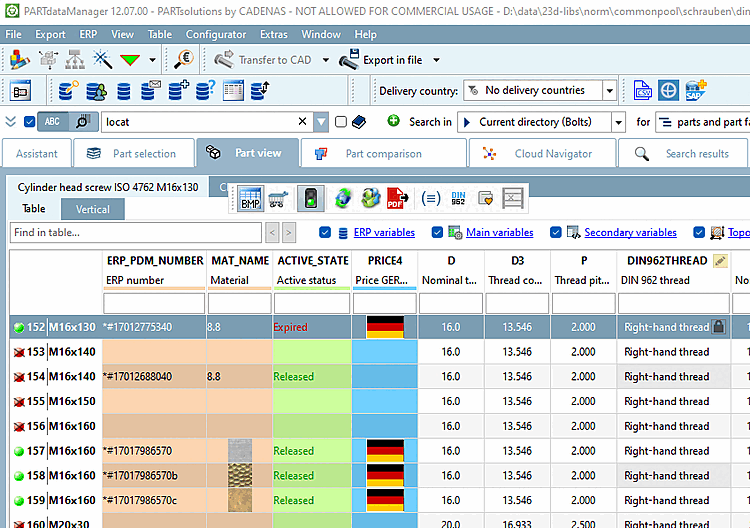

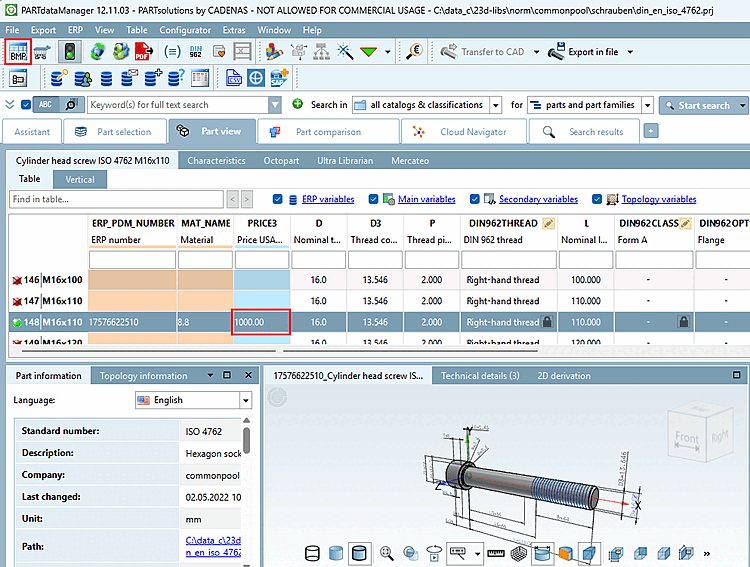

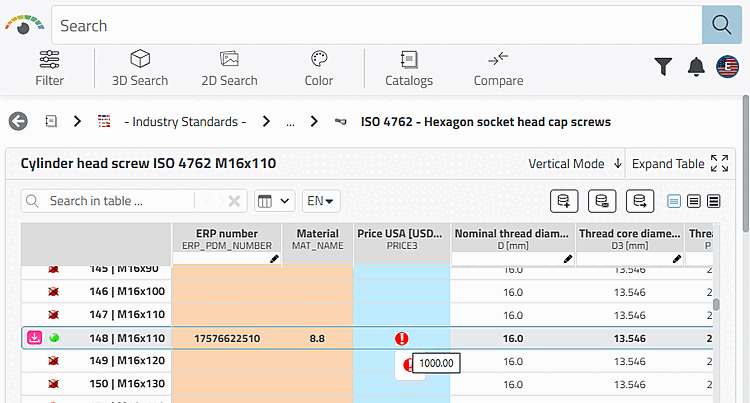

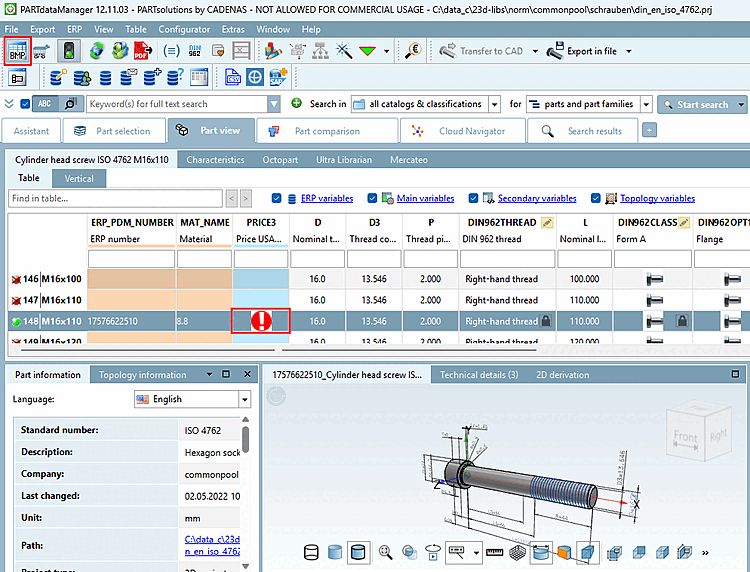

Visualizzazione in PARTdataManager

Figura 4.155.
