4.9.6. Tabellenwerte anpassen -> Bitmap mit Bedingung setzen (nur PDataMgr) / plinkcommon.cfg -> Block [BMPMAPPING_<column_name>] -> Schlüssel "BMPCOND<Zahl>"

Mit Hilfe der Option Bitmap mit Bedingung setzen (nur PDataMgr) [Set bitmap with condition (PDataMgr only)] setzen Sie für einen Anzeigewert eine Bedingung und mappen ein Bild dazu.

Die Einstellung gilt für PARTdataManager und 3Dfindit gleichermaßen.

Einstellung in Konfigurationsdatei $CADENAS_SETUP/plinkcommon.cfg:

Block [BMPMAPPING_<variable name>], Schlüssel BMPCOND<NUMBER>, erster Wert mit Bedingung für den Anzeigewert, zweiter Wert mit Bildpfad.

Beispiel:

[BMPMAPPING_PRICE4]
BMPCOND0="PRICE4.GT.0.0","$CADENAS_SETUP/bitmaps/linkdbdemo/ecat/germany.bmp"

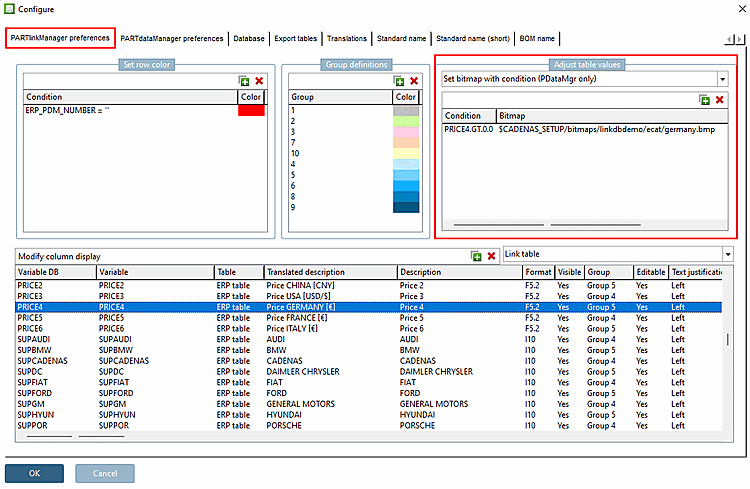

Einstellung in Benutzeroberfläche unter PARTlinkManager -> Extras Menü -> Konfigurieren [Configure] Dialogfenster -> PARTlinkManager Einstellungen [PARTlinkManager preferences] Registerseite -> Tabellenwerte anpassen [Adjust table values] -> Bitmap mit Bedingung setzen (nur PDataMgr) [Set bitmap with condition (PDataMgr only)]

Beispiel "PRICE4" Spalte der PLDBDEMO-Datenbank:

Bedingung Bitmap
PRICE4.GT.0.0Bildpfad

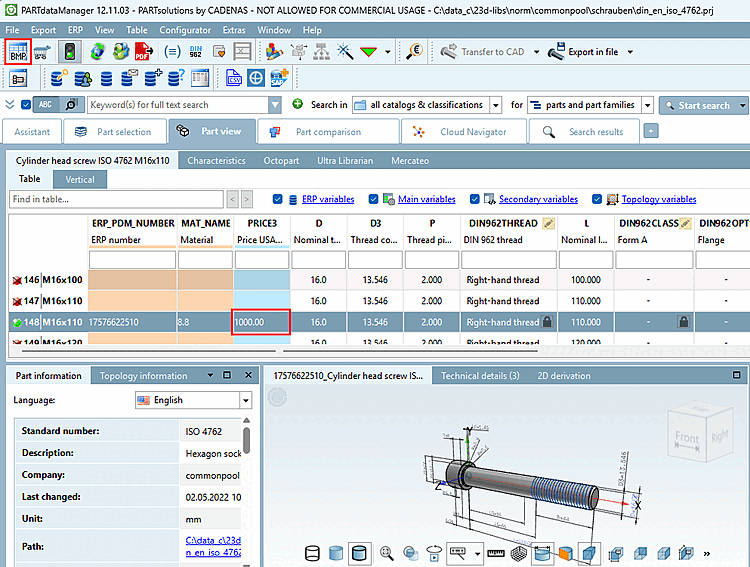

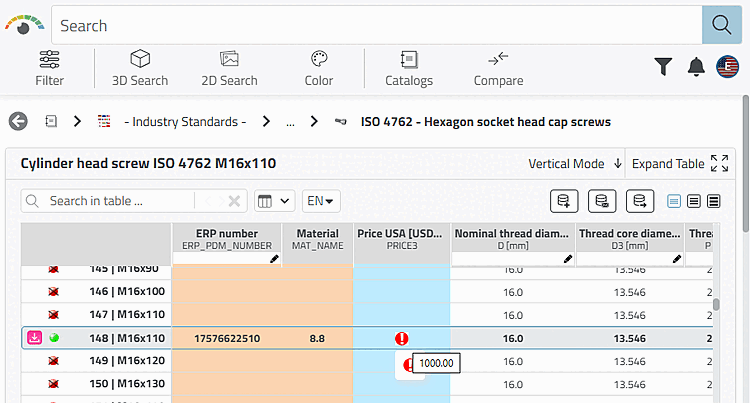

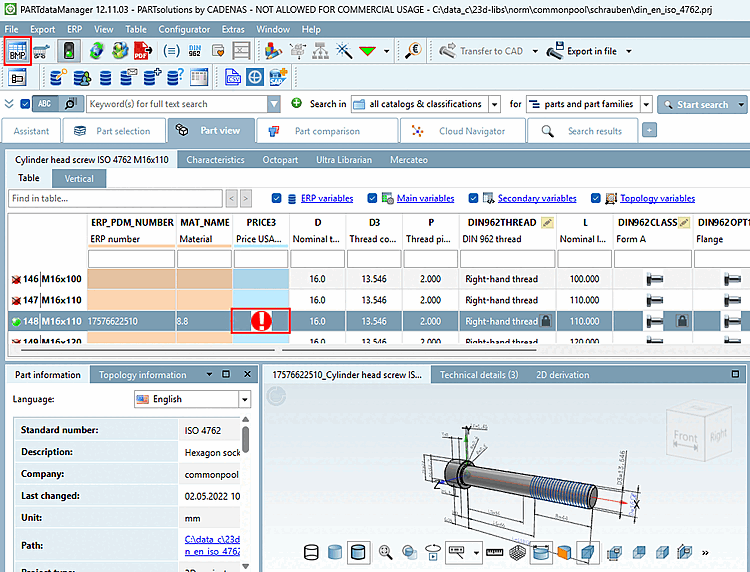

Anzeige in PARTdataManager
