3.1.7. V ista delle parti

3.1.7.2. Determinare la caratteristica nella vista "verticale

3.1.7.2.1. Intervalli di valore
3.1.7.2.2. Esempio: restrizione rapida ai valori desiderati

Le variabili dei componenti possono essere visualizzate in modalità di visualizzazione Verticale [Vertical] in alternativa alla modalità di visualizzazione Tabella [Table].

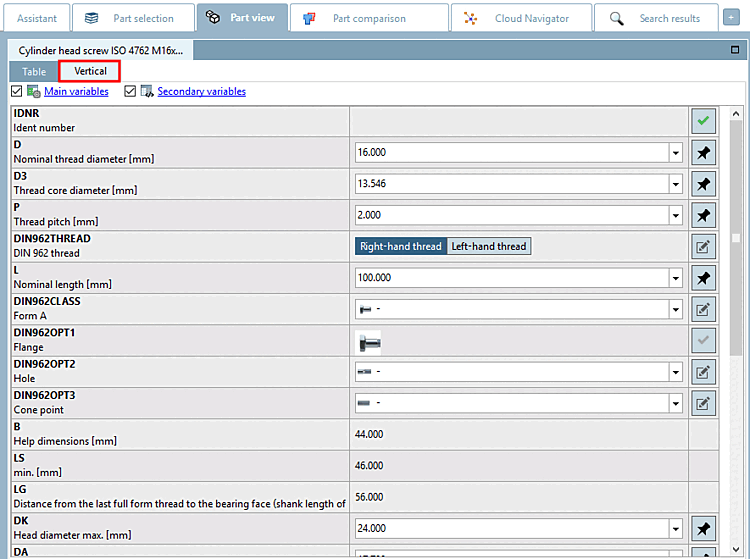

Figura 3.705. L'illustrazione mostra un esempio di ISO 4762 subito dopo il caricamento senza alcuna modifica.

La visualizzazione dell'elenco è suddivisa nelle seguenti colonne:

Nome della variabile [Name of variable] con descrizione della variabile [Variable description]
Valore variabile
Qui ci sono varie opzioni:
- Valore fisso
- Selezione del valore di una variabile standard
- Selezione del valore di una variabile dell'intervallo di valori
Il valore può essere modificato tramite campi di input, campi elenco, cursori e così via (se possibile in linea di principio).
Simbolo che descrive lo stato di selezione attuale della variabile in questione.
Di particolare interesse è se un componente è già sufficientemente definito e/o se esistono ancora delle opzioni.

La tabella seguente spiega i vari simboli:

Significato

Valore fisso

La variabile contiene un valore fisso che non può essere modificato.

Sono disponibili diversi valori da selezionare [There are some values possible at the moment.].

Se si seleziona un valore nel campo elenco, si verifica quanto segue:

Quando la variabile viene modificata, il simbolo sul .
Il simbolo cambia anche per le variabili dipendenti.
Ci sono due opzioni:
1. È possibile un solo valore.
  -> Il La variabile è contrassegnata con .
  Nel campo dell'elenco espanso, si vedrà un valore nero (il valore impostato) e gli altri in blu.
2. Sebbene vi siano delle restrizioni, sono comunque possibili diversi valori.
  -> La variabile rimane ancora contrassegnato con .
  Nel campo dell'elenco espanso vengono visualizzati dei valori neri. Questi non sono stati influenzati dalla selezione.
  Si vedranno anche i valori blu che sono stati filtrati dalla selezione.

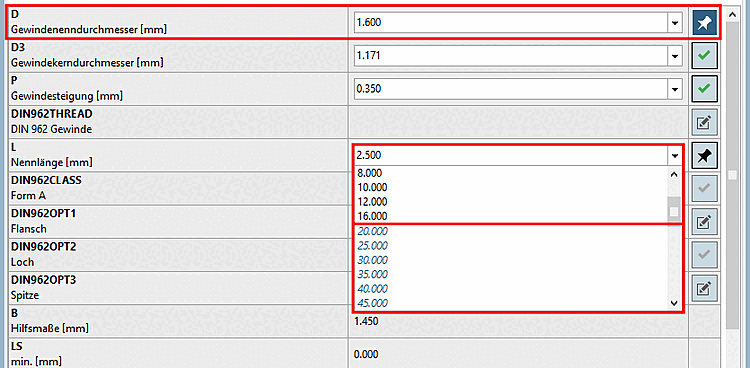

Esempio: D è stato impostato sul valore 1,6. Ciò significa che per L non sono più possibili valori superiori o uguali a 20. Questi vengono ora visualizzati con un colore di carattere blu.

Figura 3.706. Esempio: D è stato impostato sul valore 1,6. Ciò significa che per L non sono più possibili valori superiori o uguali a 20. Questi vengono ora visualizzati con un colore di carattere blu.

Filtrate. [Filtered. Filtered variables restrict other selections.] Le variabili filtrate limitano le altre selezioni [Filtered. Filtered variables restrict other selections.].

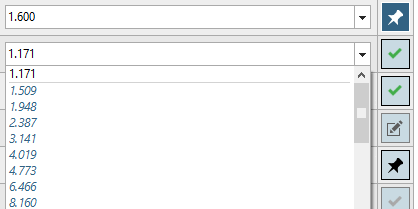

Valore appuntato

Il valore è stato modificato facendo clic su o per selezione diretta Appuntato.
Nel proprio campo elenco, tutti i valori sono blu, tranne il valore impostato. Questo è nero.

Figura 3.707.

Nota
Ciò non significa che non si possano più apportare modifiche.
Tuttavia, la selezione di un valore blu annulla tutte le restrizioni precedenti.
Le variabili filtrate limitano le variabili dipendenti. Anche i valori non più disponibili sono colorati in blu.
Le variabili non interessate dal filtraggio rimangono nere.
Cliccando sull'icona, il il filtro può anche essere sollevato di nuovo. Apparirà quindi Anche in questo caso il simbolo originale .

Completata la selezione, rimane un solo valore possibile [Selection done. There is only one value left to choose.]

Valore impostato indirettamente

Questo simbolo viene visualizzato quando

era possibile un solo valore
o
la selezione è stata limitata a un singolo valore mediante il filtraggio/il pining di un'altra variabile.

Figura 3.708.

Nota
Ciò non significa che non si possano più apportare modifiche.
Tuttavia, la selezione di un valore blu annulla tutte le restrizioni precedenti.

Sezione 3.1.7.2.1, “Intervalli di valore ”C ampo dell'intervallo di valori: vedere .

I campi dell'intervallo di valori non possono essere filtrati.
