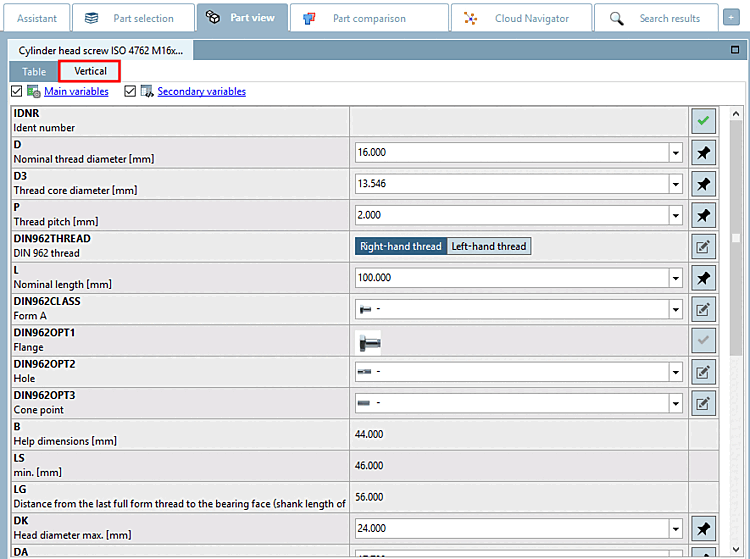

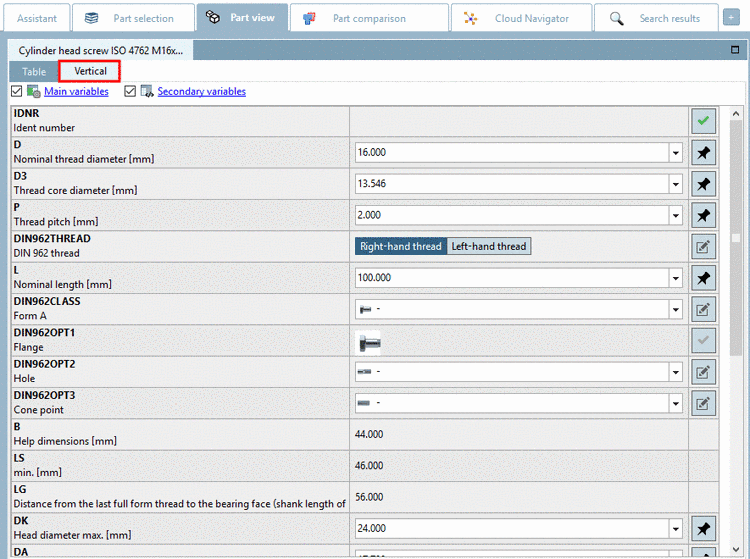

Tutti i valori della tabella sono elencati uno sotto l'altro. I valori delle variabili sono impostati sui valori medi della tabella.
Le
Le variabili B, LG e LS hanno un valore fisso
.
Per tutte le altre variabili, il componente può essere specificato tramite la selezione del campo elenco.

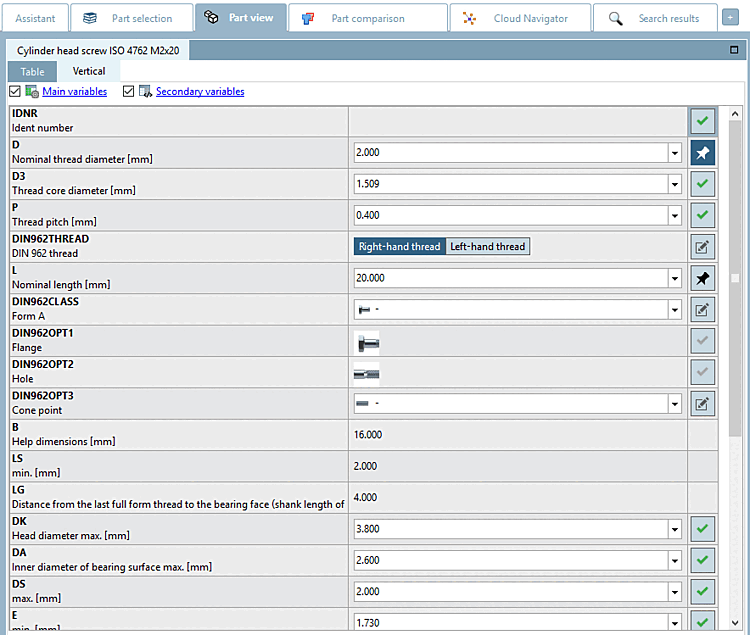

Il valore della variabile D viene modificato in 2.000.
-> La variabile viene automaticamente Appuntato. Viene visualizzata l'icona del filtro
. (Suggerimento: filtrato. Le variabili filtrate limitano le altre
Selezionare. [Filtered. Filtered variables restrict other selections.] )-> Tutti gli altri valori dipendenti da questo valore I valori mostrano il simbolo del segno di spunta
(suggerimento: selezione completata, ne rimane solo uno

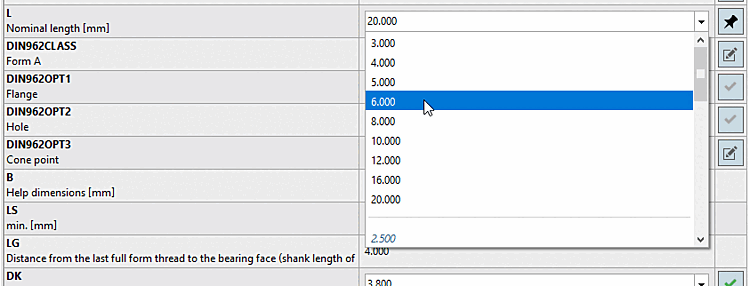

valore possibile [Selection done. There is only one value left to choose.] ).Le La variabile L può o deve ancora essere determinata. Questo mostra il simbolo
. (Suggerimento: ci sono diversi valori tra cui scegliere
pronto. [There are some values possible at the moment.] )La variabile L può ancora essere determinata liberamente all'interno dei valori neri della selezione del campo elenco. La selezione di un valore blu annullerà tutte le selezioni precedenti (restrizioni).

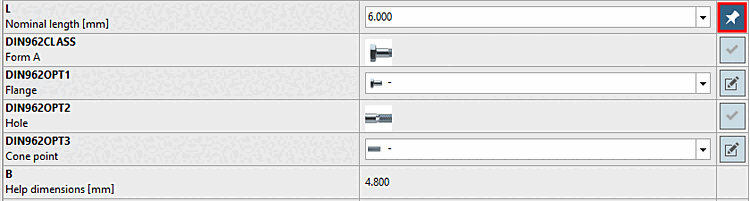

Abbiamo impostato il valore a 6.000.

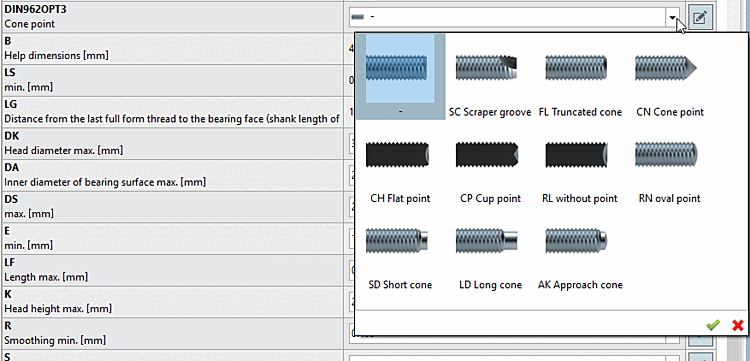

Nell'ultimo passaggio, si determina la variabile dell'intervallo divaloriDIN962OPT. Esistono diversi tipi di variabili di intervallo di valori. Sezione 3.1.7.2.1, “Intervalli di valore ” Per ulteriori informazioni, vedere.
Le variabili dell'intervallo di valori sono definite dai seguenti Il simbolo
contrassegnato. (Suggerimento: ci sono diversi valori tra cui scegliere
pronto. [There are some values possible at the moment.] )Selezionare l'opzione desiderata.
Sezione 3.1.7.1.11.7, “ Opzione DIN 962 ”Per informazioni sulla DIN962, consultare il sito .
Tutte le impostazioni necessarie sono state effettuate. Il componente può essere esportato.
