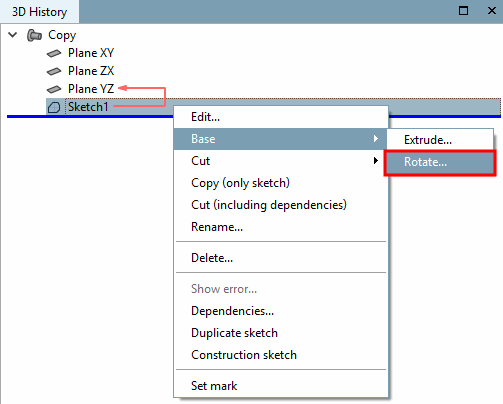

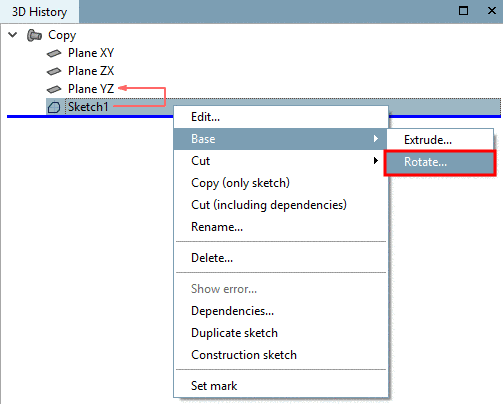

Richiamare il menu contestuale dello schizzo utilizzando il tasto secondario del mouse e selezionare il comando Solido [Base] -> Ruota.... [Rotate...]

Figura 7.73. Chiamata: Solidi [Base] -> Ruota [Rotate...]...

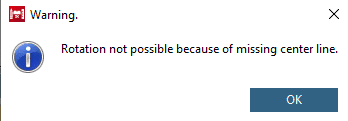

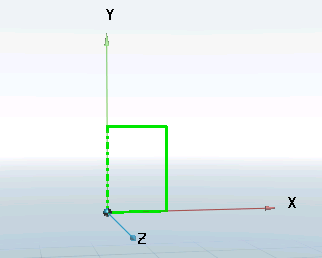

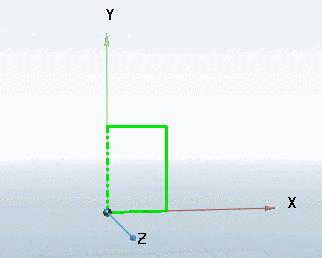

Nota Un asse di [Rotation axis] rotazione è un prerequisito per la rotazione dello schizzo 2D. Se questo non è ancora stato definito nello Sketcher, quando si richiama il comando Ruota. [Rotate...].. appare il seguente messaggio di errore. viene visualizzato il seguente messaggio di errore. L' asse di rotazione [Rotation axis] è indicato come linea tratteggiata nella vista 3D del disegno.

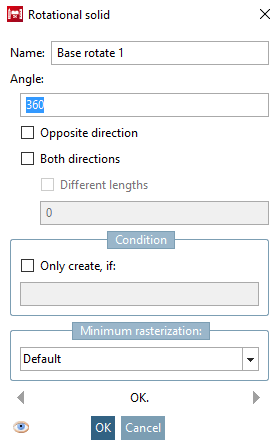

-> Si apre la finestra Corpo rotante [Rotational solid].

Specificare i criteri (angolo [Angle], ecc.) per la rotazione e confermare con OK. Sezione 7.6.2.6.1, “ Estrusione... ” Per la spiegazione degli altri campi si rimanda alla sezione "Campi".

Figura 7.74.

-> L'albero delle directory nella cronologia 3D [3D History] è ampliato dalla voce Base ruotata 1.

Nota È possibile modificare il nome utilizzando il comando Rinomina [Rename] del menu contestuale. Tuttavia, utilizzate solo caratteri ANSI (in parole povere: a-z, A-Z, 0-9 e spazi).

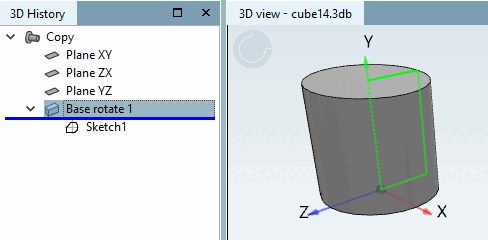

-> Nella vista 3D [3D view], si può notare che la rappresentazione bidimensionale del rettangolo è diventata un cilindro a causa della rotazione.
