Clic sui cataloghi [Catalogs] > Tutti i cataloghi (in ordine alfabetico). [All Catalogs (Alphabetical)]

-> Vengono visualizzati tutti i cataloghi installati.

Nota Per "Tutti" si intendono tutti i soggetti autorizzati per il ruolo attualmente selezionato.

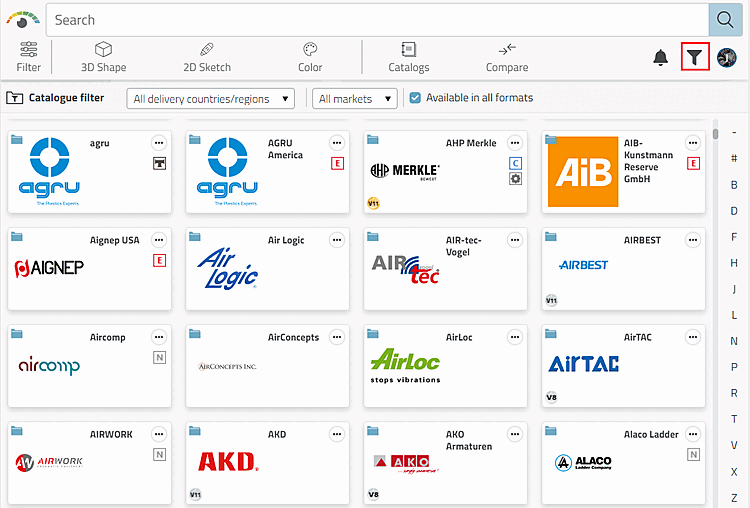

Figura 8.1. Tutto Cataloghi visibili quando il filtro di riga preferito è disattivato

Clic all'icona (la descrizione comando mostra attualmente le righe preferite da [Preferred rows off] [Predefinito]).

-> Il L'icona viene ora visualizzata in blu (la descrizione comando ora mostra le righe preferite [Peferred rows on] ).

-> Vengono visualizzati solo i cataloghi contenenti i pezzi preferiti.

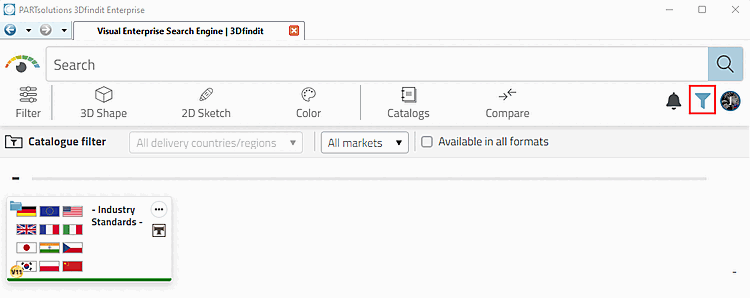

Figura 8.2. Questo esempio utilizza il catalogo "Norm" ["Industry Standards"] a scopo dimostrativo.

Disattivare nuovamente il filtro e cercare la parte desiderata o utilizzare un metodo di ricerca (ad es. ricerca full text).

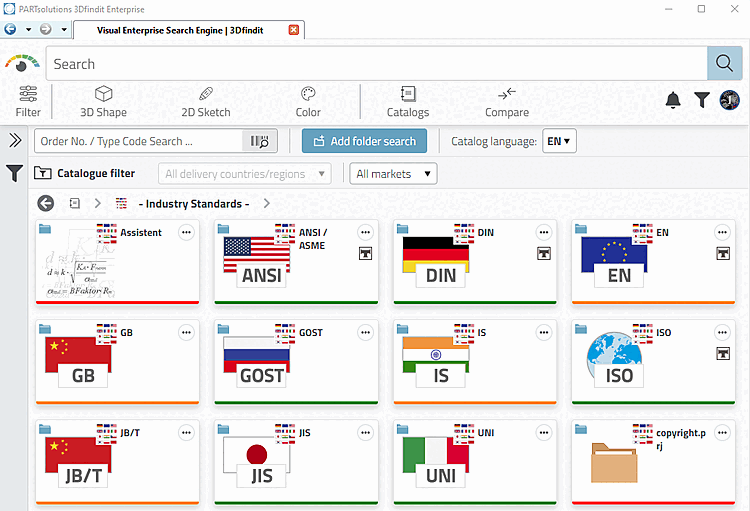

Figura 8.3. Il livello di directory successivo al catalogo standard

-> Ogni directory è codificata a colori.

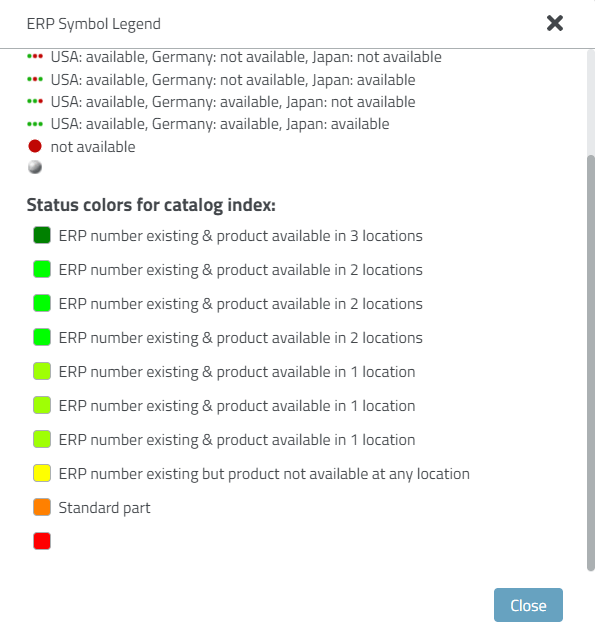

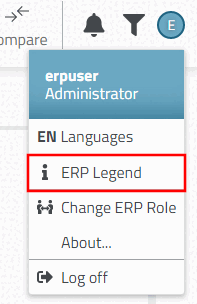

Nota La combinazione di colori dipende dalle impostazioni amministrative predefinite e dal ruolo. L'esatto significato delle icone e i colori possono essere trovati nella legenda ERP [ERP Legend]. Figura 8.4. Richiamo della legenda ERP [ERP Legend] La legenda mostra il significato delle bitmap di stato nella tabella e dei colori di stato nella selezione dei prodotti. Figura 8.5.  Legenda dei simboli ERP [ERP Symbol Legend]

Nota I colori visualizzati non sono necessariamente correlati al filtro di riga preferito, ma di solito c'è un collegamento. Esempio: Se il filtro è attivato, vengono visualizzate solo le directory di colore verde.

Cliccate fino a raggiungere il livello della parte o eseguite una ricerca full text, ad esempio.

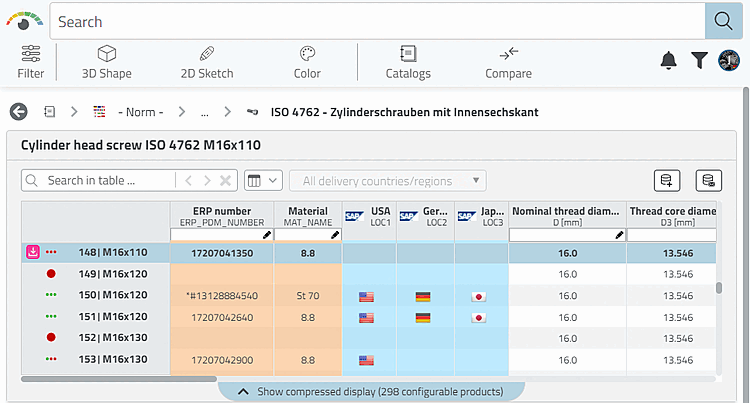

Figura 8.6. Display da tavolo

Selezionare Riempi una riga con () e fai clic su Esporta in CAD.

-> Viene visualizzato il messaggio Non si è autorizzati a esportare la parte in CAD! [You are not authorized to export this part to CAD!]

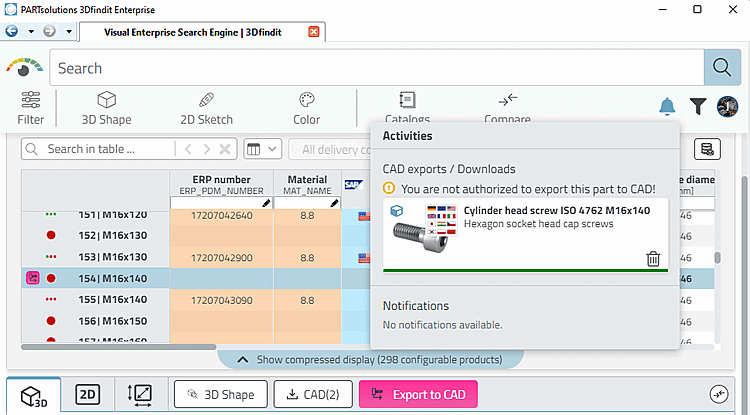

Figura 8.7. Finestra di dialogo "Attività [Activities]

Nota Il filtro delle serie preferite è solitamente combinato con una restrizione all'esportazione per garantire che gli utenti non esportino e installino parti non gestite in ERP/PDM.

Attivare il filtro di riga preferito.

-> parti senza un numero ERP () non vengono più visualizzati.

Nota Se si esegue una ricerca con il filtro serie preferita attivato, anche le parti del risultato corrispondono alla regola di filtro memorizzata.

-> Le parti ancora visualizzate possono essere esportate e installate.

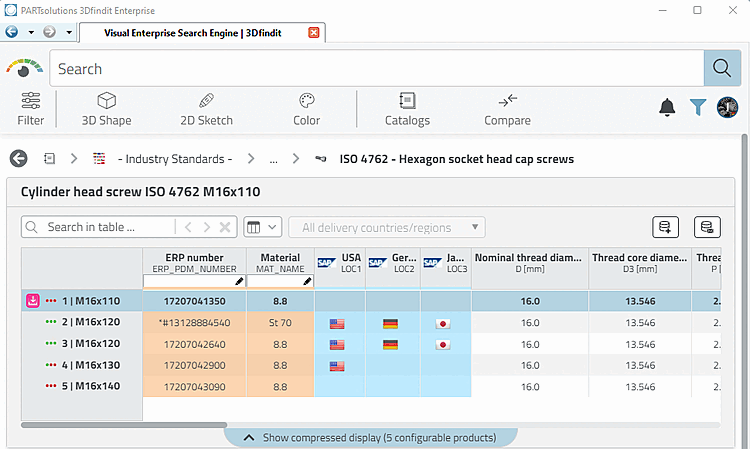

Figura 8.8. Tabella con caratteristiche esportabili

Alternativa:

In alternativa, è possibile utilizzare il filtro a faccette sotto lo stato ERP [ERP state].

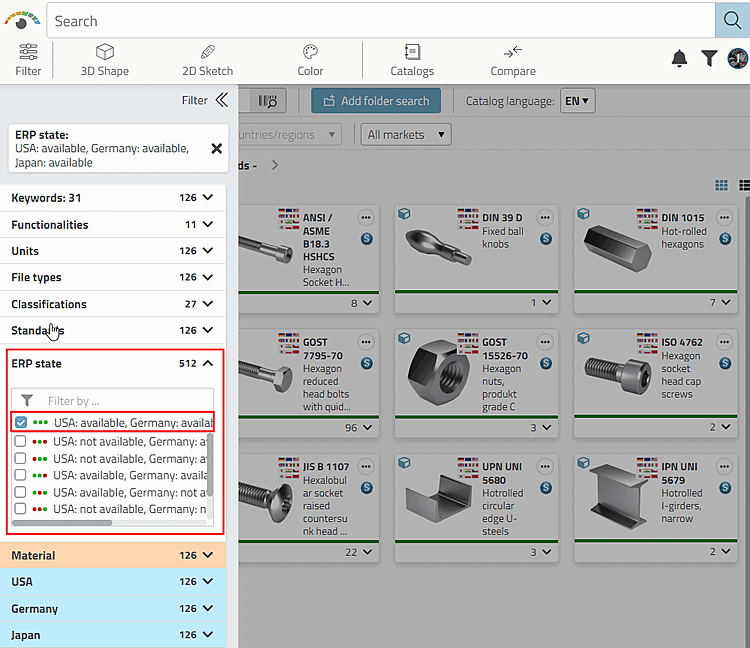

Figura 8.9. Filtra per (componente disponibile in tutte e 3 le sedi): Risultato a livello di directory

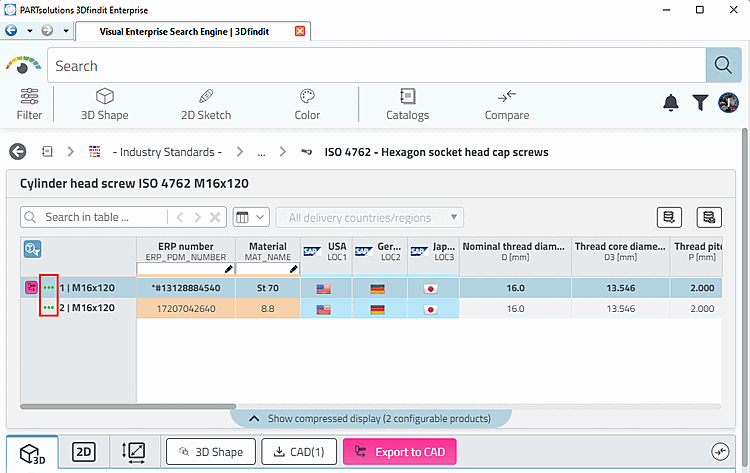

Figura 8.10. Filtra per : Risultato a livello di tabella
