5.12.11.4.4. Classificazione dei tappi
5.12.11.4.4.1. Classificazione: Connettori [spine], escluse le cornici
5.12.11.4.4.1.1. Esecuzione del contatto globale: Simbolo MasterSymbol BlockSymbol (CNSELEK|4)
5.12.11.4.4.1.2. Polarizzazione del connettore e codifica del connettore (CNSELEK|4)
5.12.11.4.4.2. Classificazione delle cornici

La simbologia di base della CEI è attualmente (maggio 2019) la seguente (manca l'ermafrodito ecc.)

Simboli primari IEC per i connettori

Simbologia IEC Significato
S00031Cespuglio, donna
S00032Penna, maschio

Si distinguono (a partire da maggio 2019) i seguenti tipi di tappi:

  • Contatti finiti (presa o inserto)

  • Inserti per spine/contatti per crimpatura (presa/pin)

  • Contatti singoli (contatti a crimpare) per il montaggio di spine (presa/spina)

  • Cornici, cioè cornici di contatto (anche maschio/femmina)

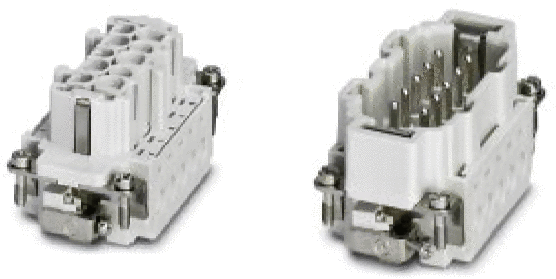

Phoenix Contact: contatti finiti 1648186/1648173

Figura 5.1016. Phoenix Contact: contatti finiti 1648186/1648173

Inserto a spina/contatto per crimpatura 1648157 (il sistema contiene slot che possono ospitare contatti a crimpare)

Figura 5.1017. Inserto a spina/contatto per crimpatura 1648157 (il sistema contiene slot che possono ospitare contatti a crimpare)

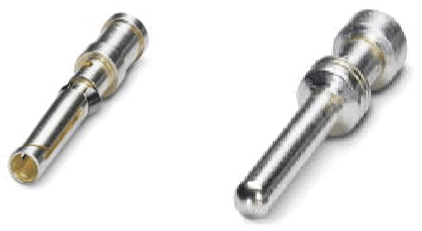

Contatti singoli (crimpatura) femmina/maschio 1663433/1663572

Figura 5.1018. Contatti singoli (crimpatura) femmina/maschio 1663433/1663572

Contatti singoli (crimpatura) femmina/maschio 1417399

Figura 5.1019. Contatti singoli (crimpatura) femmina/maschio 1417399
