I telai sono componenti che possono ospitare una serie di sottoconnettori. Possono essere utilizzati per assemblare connettori definiti. Gli inserti sono spesso chiamati anche moduli di connettori. A parte questo, i telai non hanno alcuna funzionalità elettrica importante. Il punto più importante dei telai sono i punti di montaggio (i punti in cui vengono inseriti i sottoconnettori). Sezione 5.12.11.15, “Classificazione dei punti di montaggio (Punto di montaggio [CNS_CP|4|6] e Descrizione del montaggio [CNS_CP|4|7])” Vedi anche .
Gli slot hanno un significato speciale aggiuntivo nel caso delle cornici. Non solo indicano la posizione di una parte da inserire, ma descrivono anche una "connessione" virtuale. Si tratta di una connessione elettrica che non appare nel modello stesso.
Questo è anche il motivo per cui vengono classificati come "spine".
La seguente illustrazione mostra un modulo connettore che può essere alloggiato in un telaio.
Le descrizioni di montaggio dei telai sono modellate come per tutti gli altri componenti elettrici.
La figura seguente mostra un telaio che può essere inserito nei punti di connessione classificati come punto di montaggio con descrizione della caratteristica e valore "HOOD_HOUSING" e può ospitare 3 connettori con punti di connessione classificati come descrizione del montaggio con descrizione della caratteristica e valore "MODULE_A" a "MODULE_C".
Figura 5.1038. Etichetta nella vista 3D in PARTdataManager: <nome della classe> (qui Punto di montaggio):<valore della caratteristica "Descrizione">.
Figura 5.1039. Etichetta nella vista 3D in PARTproject: <nome della classe> (qui Punto di montaggio):<valore della caratteristica "Descrizione">.

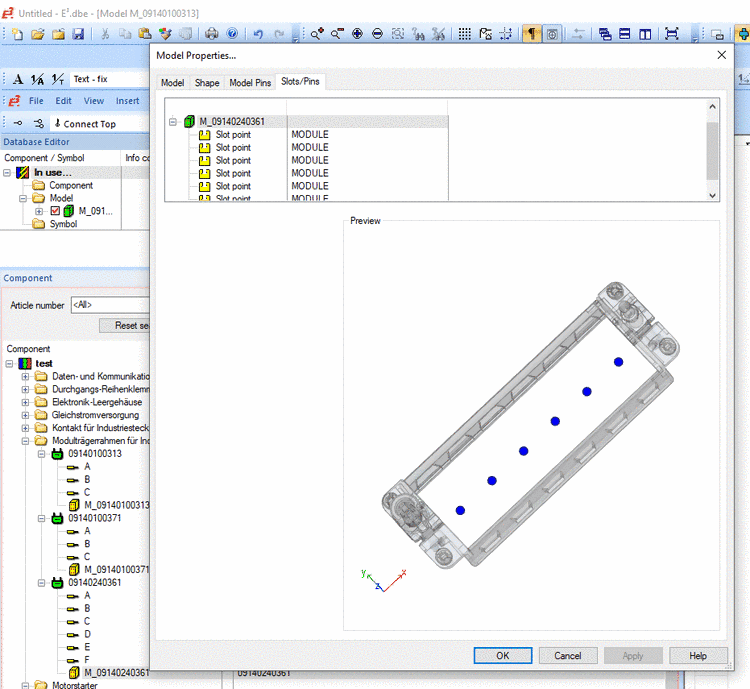

Telaio con 6 punti di montaggio (descrizione "MODULO" in ogni caso). Figura 5.1037, “Modulo a spina” La finestra di dialogo Proprietà del modello mostra le fessure tipiche (MODULO) in cui è possibile inserire i connettori (vedere ) in un telaio di questo tipo.
Le connessioni virtuali (connessioni vuote) vengono impostate nella classe CNS_CP|4|6 con l'attributo CreateClassLevelPinWithName=Pinname. Se questo attributo è impostato, oltre ai punti di montaggio vengono create nelle interfacce anche le connessioni virtuali corrispondenti (connessioni vuote). Il nome visualizzato nell'ECAD (ad es. Zuken E3) è il valore dell'attributo "CreateClassLevelPinWithName".
Le connessioni virtuali (connessioni vuote) non contengono alcuna geometria, ma sono implicitamente collegate al punto di montaggio corrispondente; l'unica altra proprietà è il nome (qui da "A" a "C").

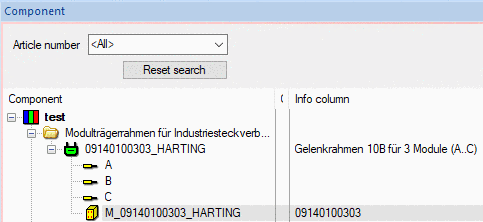

Figura 5.1042. Parte Harting 09140100303 in E3: Telaio con 3 connessioni virtuali con A, B e C. I 3 slot corrispondenti hanno la descrizione "MODULO" (vedere sopra ).
Figura 5.1043. Classificazione del frame della figura precedente in PARTsolutions. Qui, "CNS_SIM_DESCRIPTION" descrive la descrizione dello slot, mentre l'attributo opzionale "CreateClassLevelPinWithName" fa sì che il sistema crei, oltre allo slot, una connessione virtuale con il nome corrispondente (qui A). Questo attributo deve essere utilizzato solo.
