Oltre alle classificazioni dei punti di connessione [Connection points] per il collegamento elettrico, sono particolarmente importanti le classificazioni dei punti di connessione [Connection points] Punto di montaggio (CNS_CP|4|6) e Descrizione del montaggio (CNS_CP|4|7).

Prerequisito:

Tutti i punti di montaggio devono essere dotati di un punto di fissaggio [Connection point].

I punti di collegamento sono classificati come punti di montaggio o descrizioni di montaggio.

	Nota
	In relazione a due parti da unire, ciò significa che una ha un punto di connessione classificato in base al Punto di montaggio e l'altra ha un punto di connessione classificato in base alla Descrizione del montaggio. Entrambe le classi hanno una caratteristica "Descrizione" che deve avere lo stesso valore affinché i pezzi possano essere uniti.

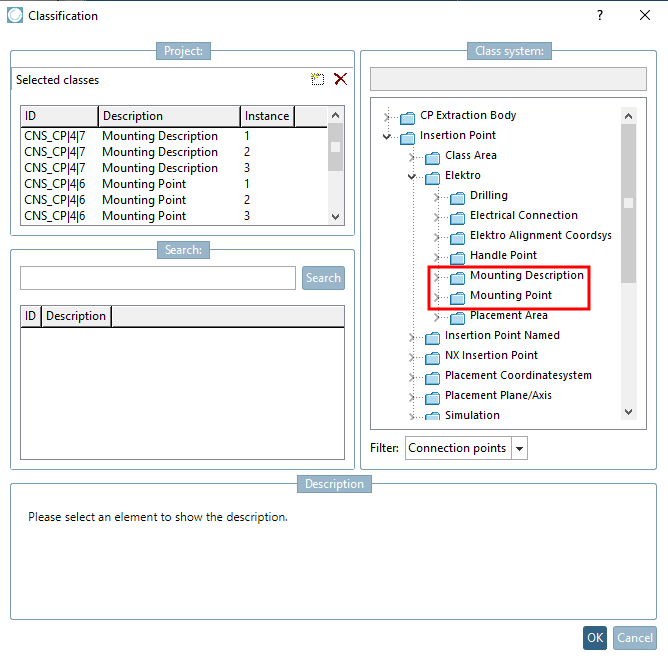

Figura 5.1099.  Punto di montaggio" e "Descrizione del montaggio".

Il punto di montaggio descrive il punto in cui è possibile fissare altri componenti al componente.

Montaggio Descrizione descrive il punto e la direzione in cui può essere montato (collegato) a un componente compatibile.

I sistemi CAD supportano questo aspetto in modi diversi:

La classificazione con punto di montaggio (CNS_CP4|6 ) viene eseguita per impostazione predefinita.

Nella classe Descrizione del montaggio (CNS_CP4|7 ), il punto importante è la caratteristica Descrizione. Il suo valore compare successivamente come nome dello slot in E3 e stabilisce che possono essere montati solo i pezzi la cui caratteristica Descrizione ha lo stesso valore. Poiché è possibile montare parti diverse, deve essere possibile specificare più valori. Poiché il sistema di classificazione CNS non supporta gli array, si utilizza un metodo speciale. I dettagli sono riportati di seguito.

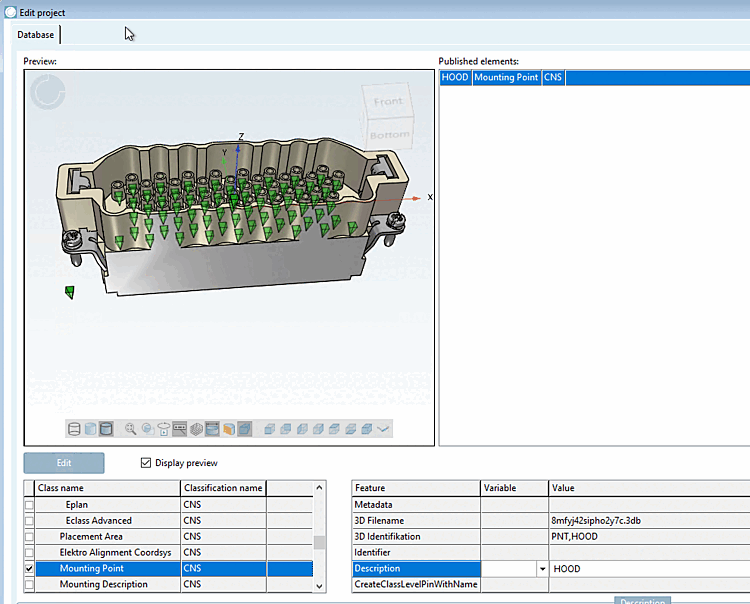

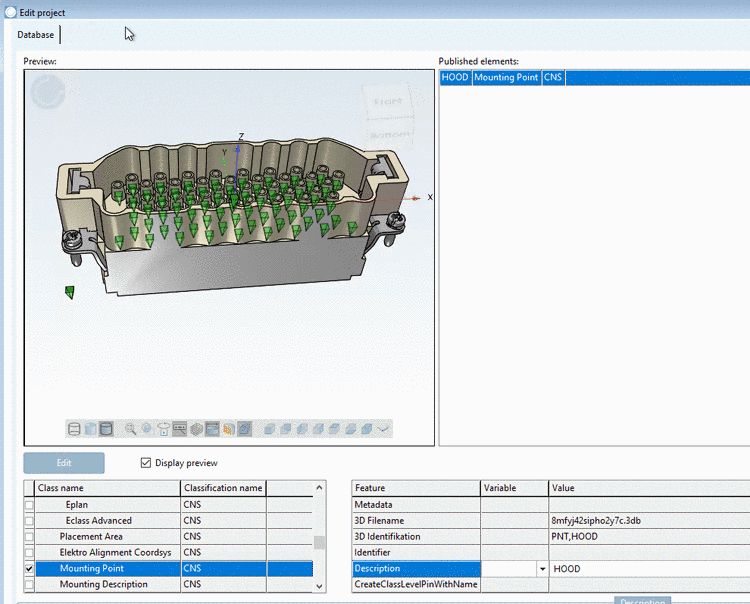

Figura 5.1100. L'illustrazione mostra un esempio del valore "HOOD" per la caratteristica "Descrizione". In linea di principio, il nome può essere scelto liberamente, ma occorre assicurarsi che i nomi siano significativi.

Le La figura seguente mostra un componente in Zuken E3 con 6 slot, ciascuno con descrizione "MODULE", il che significa che il componente ha 6 sottocomponenti con Montante Descrizione "MODULE".

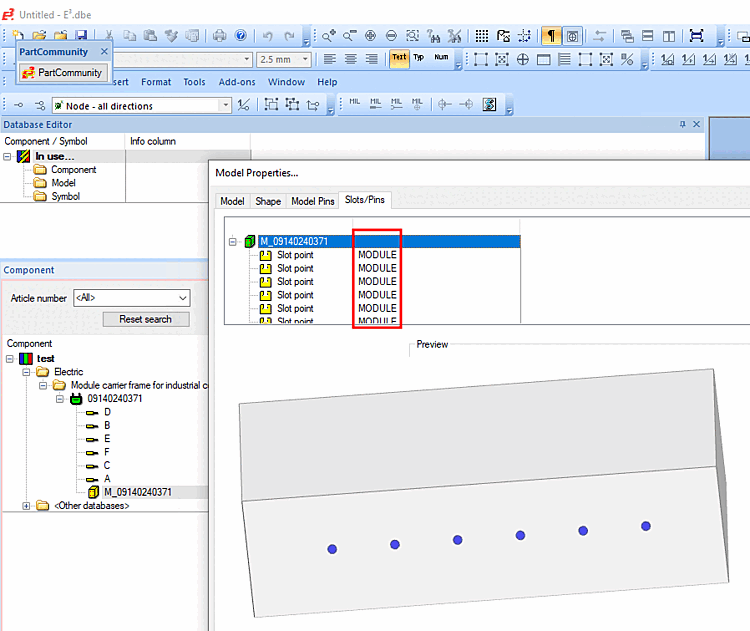

Figura 5.1101. Zuken E3 - 6 punti slot

Questo Il componente stesso può a sua volta essere inserito negli slot di altri componenti, a condizione che tali bande orarie "HOUSING" o "HOOD". Nota: abbiamo qui una descrizione del montaggio che ovviamente 2 corde.

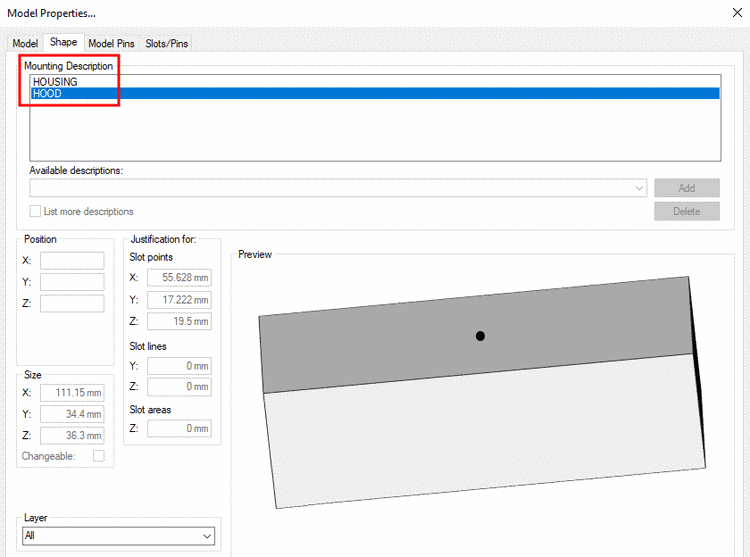

Figura 5.1102.  "Descrizione del montaggio" in Zuken E3.

Lo schema di classificazione è del tutto analogo alla classificazione dei collegamenti elettrici. L'unica difficoltà è che possono esistere diverse "descrizioni". In questo caso, si utilizza la "classe ausiliaria" CNSELEK|5|3.

Nella classe CNSELEK|5|3 si possono inserire vari valori nella funzione Descrizione. In questo modo, la descrizione del montaggio gestisce un array di stringhe. Figura 5.1102, “ "Descrizione del montaggio" in Zuken E3.” Confronta .

Una volta selezionato il punto di connessione e classificato come Descrizione del montaggio (CNS_CP|4|7), il punto decisivo è il valore alla voce Feature Link ID, che fa riferimento a più classi istanziate del tipo CNSELEK|5|3, che a loro volta hanno lo stesso valore alla voce Feature Link ID. Questa classe è il contenitore delle stringhe di descrizione del montaggio, che vengono inserite nella classe di tipo CNSELEK|5|3 nella caratteristica Descrizione.

Nota

Con le definizioni precedenti, abbiamo collegato la classe principale con una serie di stringhe diverse. Ciò significa che un insieme (non ordinato) di stringhe appartiene alla classe principale. Nella maggior parte dei casi, questo è del tutto sufficiente per i sistemi di destinazione. Altrimenti, l'ID di istanza di CNSELEK|5|3 viene utilizzato per ordinare le descrizioni di montaggio corrispondenti. A rigore, si può parlare di array solo con questa definizione.

Esempio: montaggio della descrizione (CNS_CP|4|7 ) per una matrice con 2 voci:

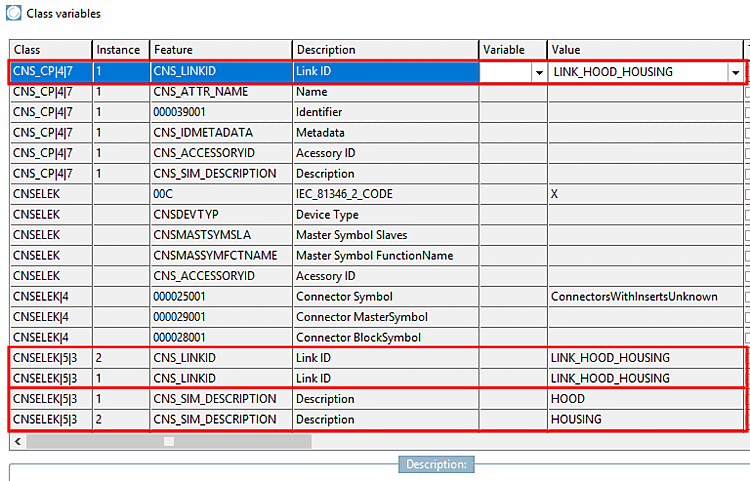

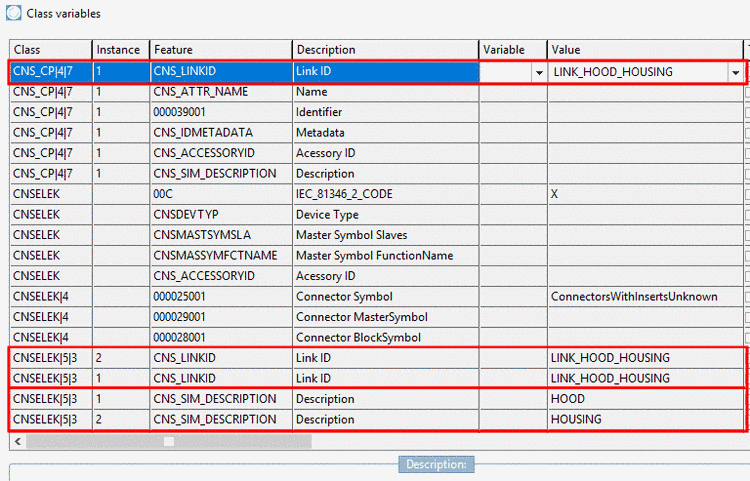

Figura 5.1103. Esempio: il valore con lo stesso nome "LINK_HOOD_HOUSING" collega CNS_CP|4|7 e CNSELEK|5|3

Il componente stesso può quindi essere inserito in un "HOOD" o "HOUSING".
