3.1.9.4.6. Esportazione del codice QR

Il codice QR (Quick Response) è disponibile anche come formato di esportazione.

Basta con la noiosa digitazione di link e informazioni.

La funzione può essere utilizzata anche nei cataloghi di stampa. In questo modo i modelli CAD possono essere scaricati direttamente dal catalogo di stampa in un unico passaggio.

Figura 3.874.

Per esportare il codice QR di un singolo progetto, procedere come segue:

Chiamata: Menu Esportazione [Export] -> Esportazione in un file [Export in file] -> Altro [Others] -> Codice QR

Formato di esportazione: Codice QR

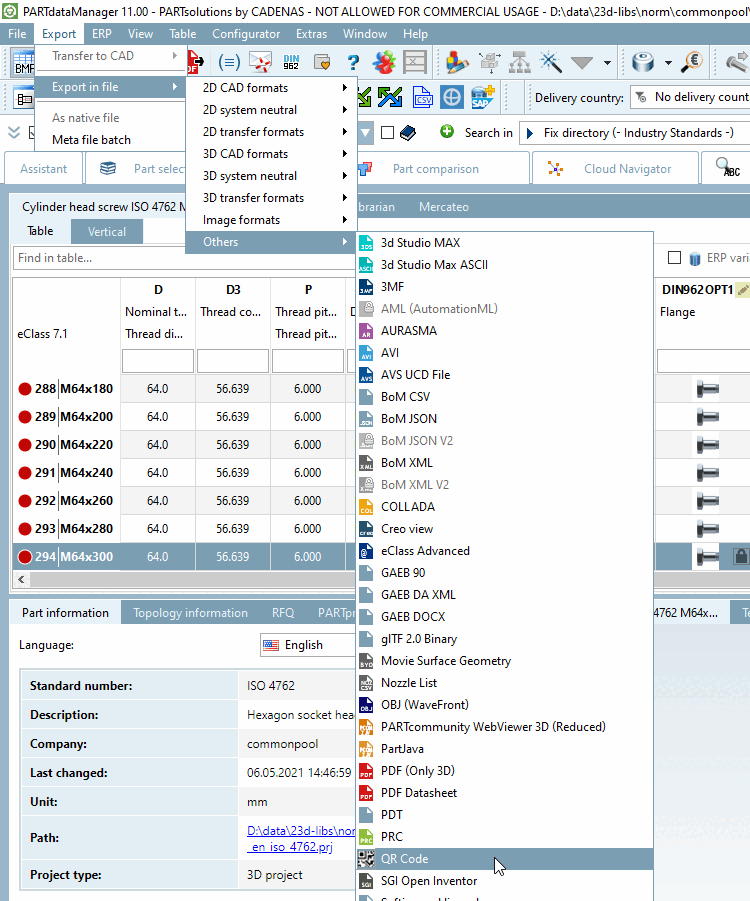

Figura 3.875. Formato di esportazione: Codice QR

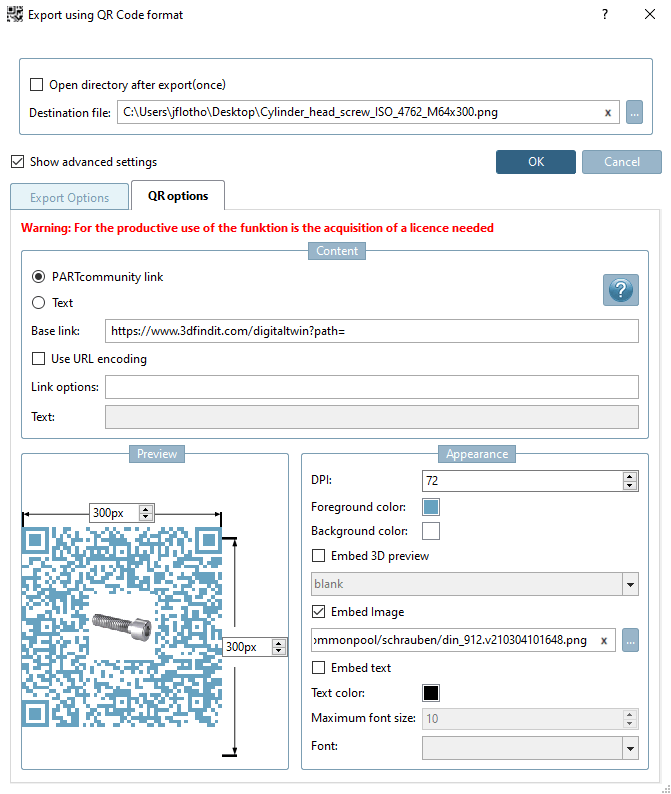

Pagina della scheda Impostazioni Opzioni QR [QR options]:

Figura 3.876.

Le informazioni utilizzate nei campi Base link, Opzioni link e Testo sono incorporate nel codice. I parametri dei componenti, come $NN., $NT., $NB., $ALL_VISCOL. (tutti i parametri visibili), $ALL_COL. (tutti i parametri), $ProjectPath. (percorso del progetto).

Esistono due impostazioni di base:

  • PARTcommunity Link [PARTcommunity link]:

    Se si seleziona PARTcommunity Link [PARTcommunity link], il collegamento di base, il percorso del progetto e le opzioni di collegamento vengono riuniti automaticamente.

    Esempi:

    • Link PARTprogetto comunitario

      Voce sotto il link di base:

      https://www.3dfindit.com/digitaltwin?path=

      Nessuna voce tra le opzioni di collegamento:

    • Collegamento tra il progetto comunitario PART e la linea

      Voce sotto il link di base:

      https://www.3dfindit.com/digitaltwin?path=

      Voce sotto le opzioni di collegamento:

      &varset={$ALL_VISCOL.}

  • Testo [Text]:

    Se si seleziona il testo [Text], è possibile creare qualsiasi combinazione. Può trattarsi di collegamenti o di altri testi da salvare nel QR.

    Esempio:

    Link alla pagina del proprio produttore con numero d'ordine BNR (dalla tabella)

    http://www.meine_firma.de/showproject.asp?NR=$BNR.

Pagina della scheda Impostazioni Opzioni di esportazione [Export Options]: Sezione 3.1.9.1.5, “Pagina della scheda "Opzioni di esportazione" -> Precisione dell'esportazione ” Vedere .

Esportazione in batch

È anche possibile esportare il codice QR per intere directory:

  • Chiamata in PARTdataManager

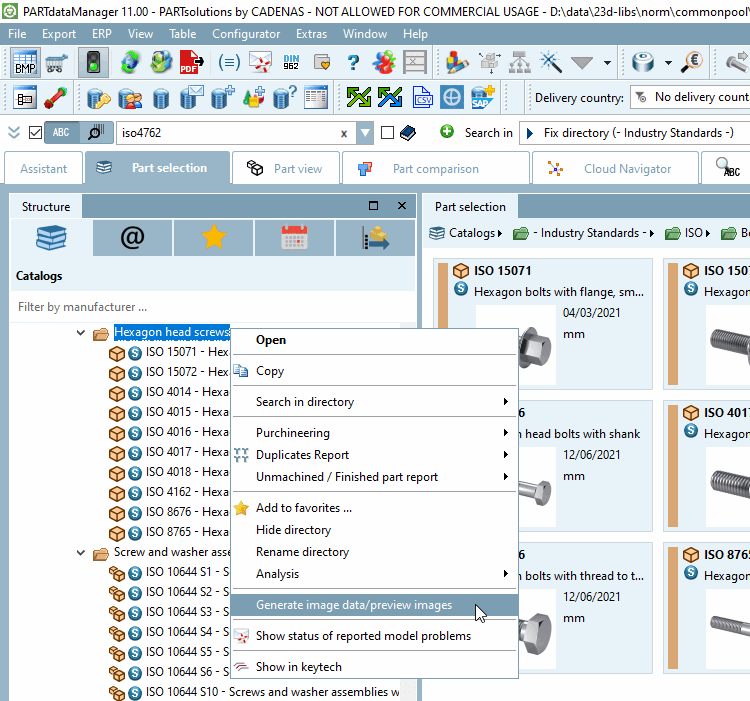

    Fare clic con il tasto destro del mouse sull'albero degli indici -> Generare dati immagine/anteprime immagini [Generate image data/preview images]

    Figura 3.877.

  • Chiamata in causa PARTproject

    Fare clic con il tasto destro del mouse sull'albero degli indici -> Output -> Generare dati immagine/anteprime immagini [Generate image data/preview images] -> Modalità di esportazione dati immagine [Export images]

    (La finestra di dialogo è la stessa di PARTdataManager, tranne per il fatto che qui non viene visualizzata l'immagine di anteprima).

-> Si apre la finestra di dialogo Esporta dati immagine [Export images].

Selezionare la modalità di esportazione Esportare i dati dell'immagine [Export images].

Pagina della scheda Opzioni standard [Default options]

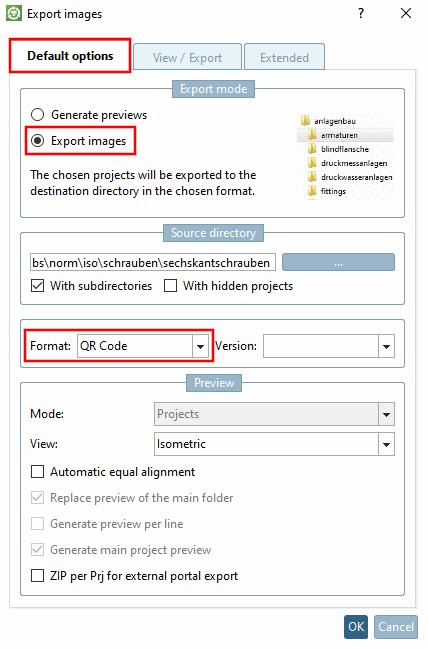

Figura 3.878. Pagina della scheda Opzioni standard [Default options]

Selezionare il formato del codice QR.

Pagina della scheda Visualizza/Esporta [View / Export]

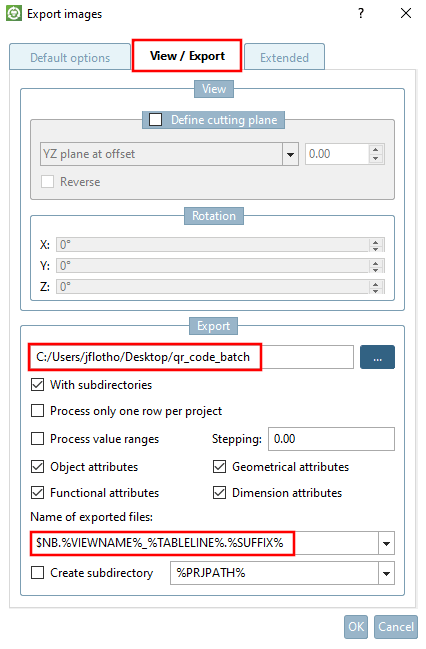

Figura 3.879. Pagina della scheda Visualizza/Esporta [View / Export]

In Esportazione [Export], selezionare il percorso di destinazione e, se necessario, regolare le impostazioni predefinite in Nomi per i file esportati [Name of exported files].
