Se possibile, si devono utilizzare solo le funzioni di estrusione e non quelle di rotazione. Vedere gli Sezione 3.5.3, “Corpo di controllo per modelli VDI”

I tagli ai bordi devono essere assolutamente evitati (i singoli bordi non devono toccarsi).

Figura 3.67.

Nessun volume può essere rimosso più di una volta (i tratti tagliati non devono toccarsi):

Figura 3.68.

Figura 3.69.

Solidi reciprocamente compenetrati:

Nel caso di superfici piane, è necessario evitare la penetrazione di corpi.

Figura 3.70. Sbagliato

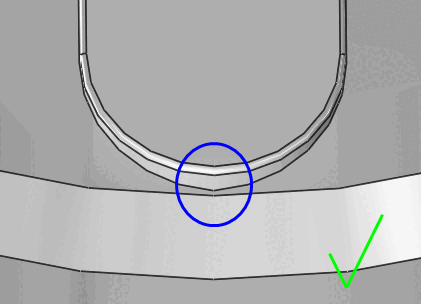

Figura 3.71. Corretto

Se la compenetrazione di solidi è strutturalmente necessaria, occorre garantire che si tratti di corpi solidi (nessuna geometria a corpo cavo) e che i solidi compenetrati non scendano al di sotto di alcun limite di tolleranza.

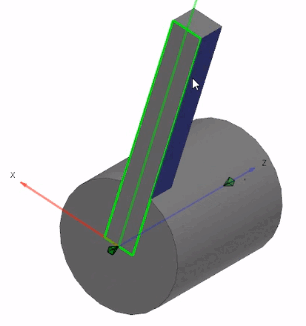

Per un collegamento tra un corpo rotondo e un corpo rettangolare, è meglio posizionare il corpo rettangolare al centro del corpo rotondo.

Figura 3.72.
