Es sollen wenn möglich nur Extrusions- und keine Rotations-Features verwendet werden. Siehe Abschnitt 3.5.3, „Regelkörper für VDI-Modelle“.

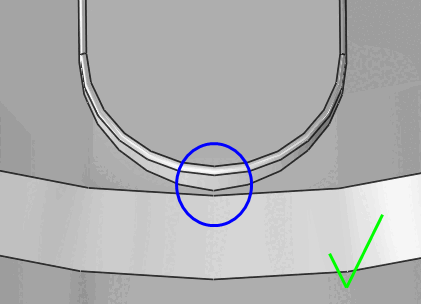

Kantenschnitt ist unbedingt zu vermeiden (einzelne Kanten dürfen sich nicht berühren).
Es dürfen keine Volumen mehr als 1x abgetragen werden (Schnitt-Features dürfen sich nicht berühren):
Gegenseitig sich durchdringende Solids:
Bei planaren Flächen ist die Durchdringung von Körpern zu vermeiden.
Wenn die Durchdringung von Körpern konstruktiv nötig ist, dann ist darauf zu achten, dass es Vollkörper sind (keine Hohlkörper-Geometrien) und dass die sich durchdringenden Solids keine Toleranzgrenzen unterschreiten.

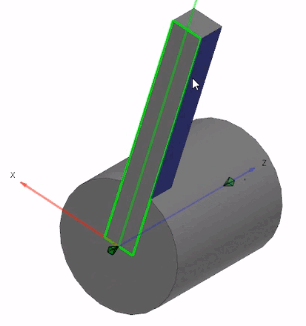

Bei einer Verbindung zwischen Rundkörper und rechteckigem Körper setzen Sie den rechteckigen am besten am Mittelpunkt des Rundkörpers auf.
