1.4.1.4.2.5. Smusso esterno
[Nota]Nota

Questa funzione è ufficialmente disponibile solo per le versioni future ed è solo una versione di prova interna con la V12.8.

Arrotondando a 2 elementi [Radius with 2 elements] è ora possibile utilizzare lo smusso per le seguenti caratteristiche: Può anche essere posizionato all'esterno del corpo di sketch:

  • Smusso centrato su 2 linee oltre la distanza dall'intersezione [Chamfer centered at 2 lines defined by distance to intersection]

  • Smusso centrale su 2 righe oltre la lunghezza dello smusso [Chamfer centered at 2 lines defined by chamfer length]

  • Smusso centrato su 2 righe sulla lunghezza d'ingresso [Chamfer centered at 2 lines defined by chamfer height]

  • Smusso centrale su 2 linee su 2 lunghezze di ingresso [Chamfer centered at 2 lines with 2 distances]

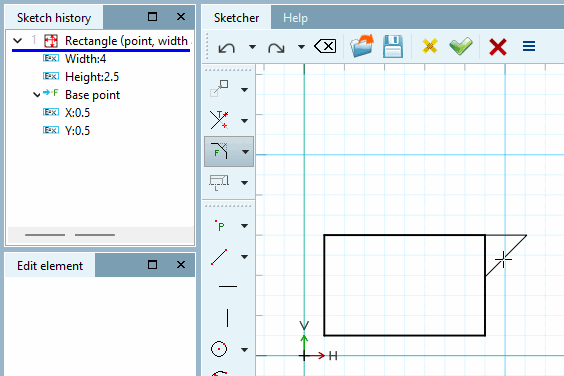

Figura 1.215.

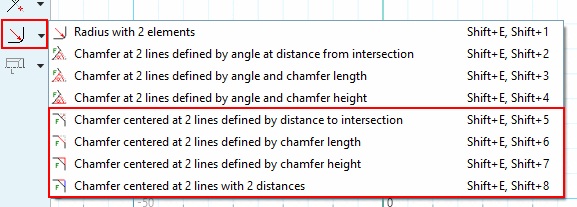

Figura 1.216.
