7.6.2.12.
Miscelare (aggiungere smusso/arrotondamento...)
7.6.2.12.4. Consigli e suggerimenti generali |  |
| Indietro | Avanti |
Colorazione della funzione di fusione
Una possibilità per colorare una funzione di fusione è tramite PARTproject -> Mostra progetto [Show project] -> Scheda Generale [General] -> Colore e texture [Color and texture] -> Colore [Color]. Tuttavia, in questo modo si colora l'intera parte.
![[Nota]](https://webapi.partcommunity.com/service/help/latest/pages/it/ecatalogsolutions/doc/images/note.png)
Nota Attributi dell'area [Face attributes]
Dalla V11 SP 4 è possibile utilizzare anche gli attributi dell'area (colore e materiale ). Tuttavia, questa funzione non è compatibile con le versioni successive.

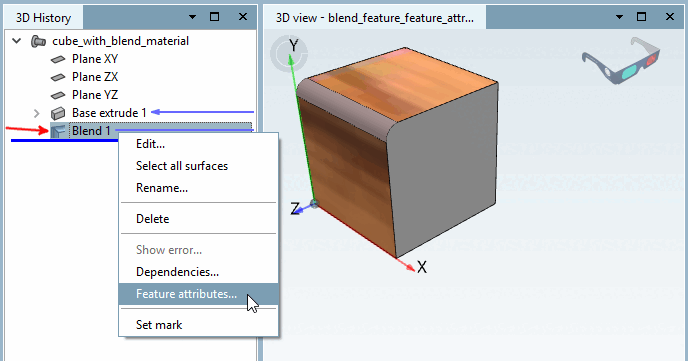

Per applicare gli attributi area alle miscele, nel menu contestuale della miscela si trova il comando Attributi caratteristica.... [Feature attributes...].
Sezione 5.9.2.8.4, “Esempio dettagliato della funzione Render Material ”Per ulteriori informazioni al riguardo, consultare il sito .
La selezione della superficie è preferita alla selezione del bordo
Se è possibile ottenere lo stesso risultato con la selezione dei bordi e la selezione delle facce, la selezione delle facce dovrebbe essere sempre preferita per i casi più complessi. Se, ad esempio, si devono elaborare solo uno o due bordi specifici, si può optare per la procedura più comoda e veloce.
Se si tiene presente questo aspetto, nel sistema CAD verranno create meno caratteristiche e non ci saranno problemi con le parti parametriche!
Sezione 7.6.2.12.5.5, “Selezione dell'area”I dettagli sulla selezione delle aree sono disponibili su .
Sezione 7.6.2.12.5.4, “ Visualizzazione dell'anteprima e visualizzazione dei bordi per smussatura/arrotondamento ”Per ottenere prestazioni migliori, è possibile disattivare la visualizzazione dell'anteprima [Preview presentation]. I dettagli sono disponibili su .
Per l'esportazione di STEP, in genere si dovrebbe usare solo STEP e NON STEP 3D, poiché questo formato non supporta la funzione di fusione.
Nella versione 11.00 SP3 sono presenti alcuni piccoli difetti di visualizzazione. Essi appaiono solo nella vista [3D view] PARTsolutions 3D [3D view]. Durante l'esportazione, il pezzo viene trasferito correttamente.
A volte il difetto può essere evitato anche scegliendo un metodo diverso per creare lo smusso/arrotondamento.
Se i bordi non si incontrano, non applicare la funzione di fusione come una funzione "grande", ma come due funzioni più piccole.

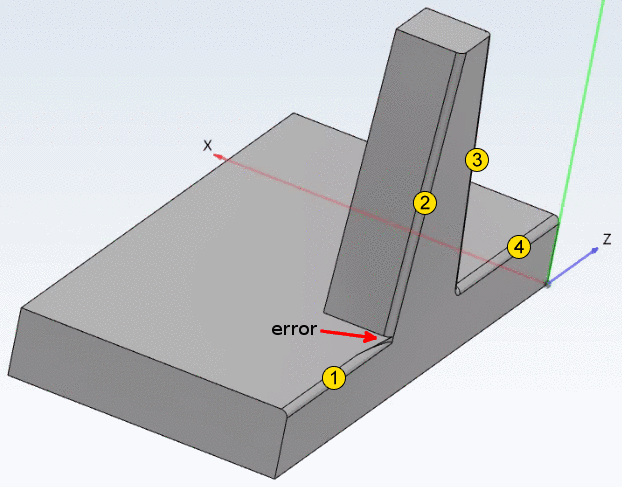

In rari casi, è possibile che si verifichi un difetto in una parte simmetrica di una miscela nel corso di una determinata sequenza di selezione delle miscele.[80] La modifica dell'ordine delle miscele selezionate dovrebbe risolvere il problema.
Nell'SP3 è presente un piccolo difetto nell'anteprima 3D quando si utilizza la funzione di fusione con un corpo di forma conica. Il difetto si verifica solo nell'anteprima PARTsolutions, per cui la derivazione PARTsolutions 2D e la parte esportata appaiono corrette.[81] Ci sono altri piccoli difetti grafici, ma tutti dovrebbero verificarsi solo nella vista PARTsolutions 3D, in modo che la derivazione PARTsolutions 2D e la parte esportata appaiano corrette.
Utilizzate anche Testmeta per verificare se il pezzo è come desiderato.
