7.6.2.8. Metodi avanzati di estrusione/taglio
7.6.2.8.1.  Fino al primo
Indietro  Avanti
7.6.2.8.1.  Fino al primo

Estrudere fino alla prima superficie perfettamente allineata . [Extrude up to the first fully hit surface.]

Lo sketch viene estruso normalmente rispetto al piano dello sketch fino a quando non incontra per la prima volta una superficie o delle superfici collegate.

Requisiti:

  • Lo schizzo estruso deve intersecare completamente una superficie, altrimenti viene visualizzato un errore.

  • Se lo sketch interseca una superficie solo parzialmente, l'estrusione prosegue fino a quando non viene intersecata per la prima volta una superficie per intero.

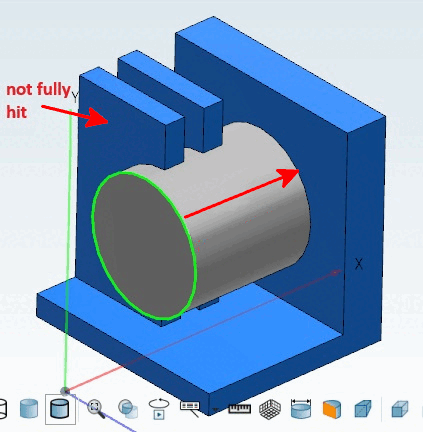

    Esempio: le prime due superfici sono state interessate solo in parte; pertanto si procede con l' estrusione. La superficie posteriore viene interessata interamente.

    Figura 7.103. Esempio: le prime due superfici sono state interessate solo in parte; pertanto si procede con l' estrusione. La superficie posteriore viene interessata interamente.

  • L' area interessata può essere costituita da più aree, che devono tuttavia essere contigue (aree adiacenti).

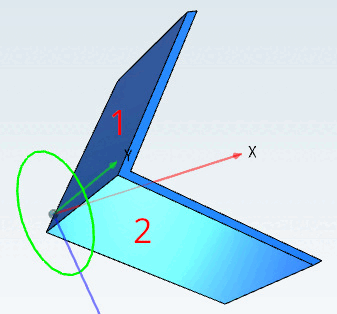

    Esempio: aree contigue e adiacenti Superfici

    Figura 7.104. Esempio: aree contigue e adiacenti Superfici

Applicazione del metodo:

Esempio con Extrude:

  1. Eseguire il comando Extrude o Cut su uno sketch.

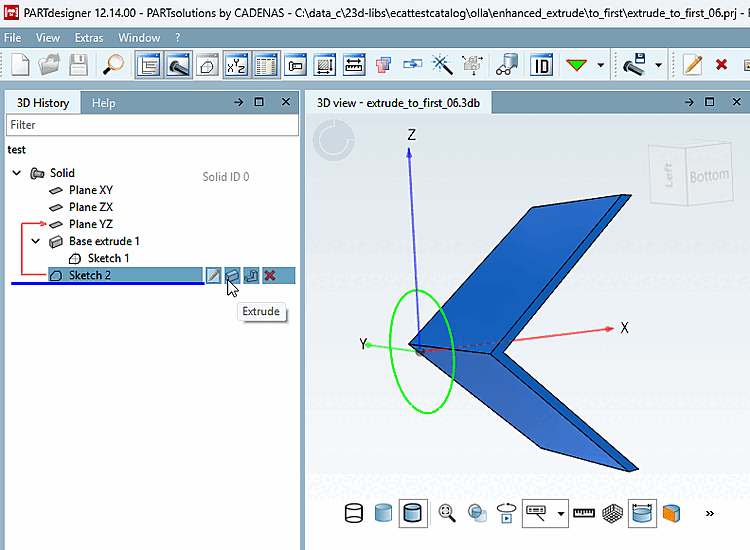

    Qui nell'esempio viene eseguita un'estrusione.

    Figura 7.105. Qui nell'esempio viene eseguita un'estrusione.

  2. Nella finestra di dialogo "Estrusione", selezionare l'opzione "Fino al primo [To first] ". Una freccia nera indica la direzione. Se necessario, è possibile invertire la direzione tramite la casella di selezione "Direzione opposta" [Opposite direction]. [Opposite direction] .

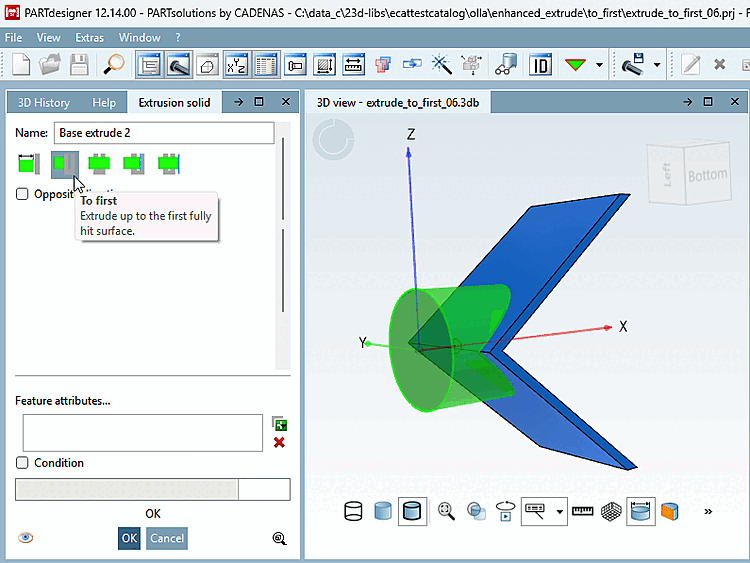

    Con il metodo "Fino al primo [To first]" vengono rilevate anche le superfici collegate tra loro .

    Figura 7.106. Con il metodo "Fino al primo [To first]" vengono rilevate anche le superfici collegate tra loro .

[Nota]Nota

Con il metodo "Bis erste [To first]" non è possibile estrudere in entrambe le direzioni. A tal fine è necessario un secondo schizzo.

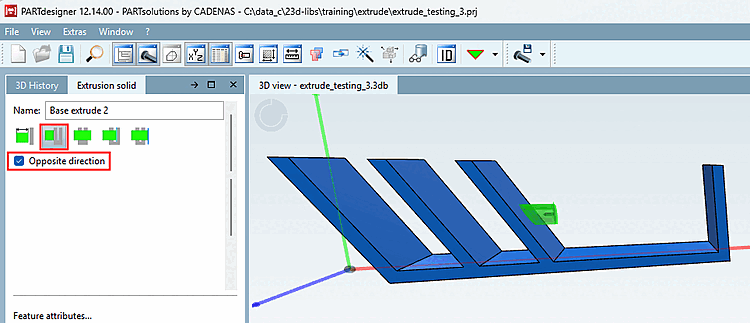

Figura 7.107.

Esempio con "Cut":

Le due superfici interne non vengono intersecate completamente, per cui il taglio viene eseguito fino alla superficie posteriore.

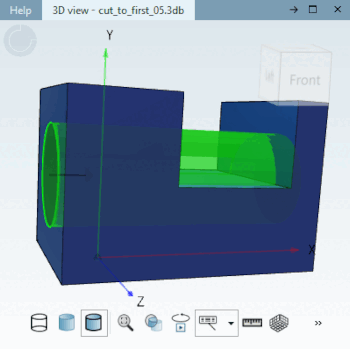

Anteprima

Figura 7.108. Anteprima

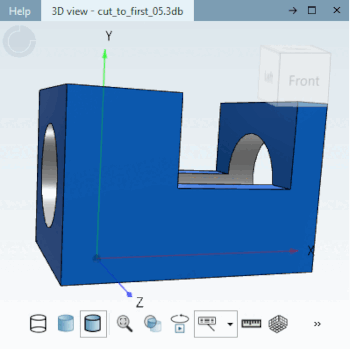

Risultato

Figura 7.109. Risultato
