7.6.2.8.1. Bis erste

Bis zur ersten voll getroffenen Fläche extrudieren. [Extrude up to the first fully hit surface.]

Der Sketch wird normal zur Sketch-Ebene extrudiert, bis er erstmals vollständig auf eine Fläche bzw. auf verbundene Flächen trifft.

Voraussetzungen:

  • Der extrudierte Sketch muss eine Fläche vollständig treffen, ansonsten erscheint ein Fehler.

  • Trifft der Sketch eine Fläche nur teilweise, wird weiter extrudiert, bis erstmals eine Fläche vollständig getroffen wird.

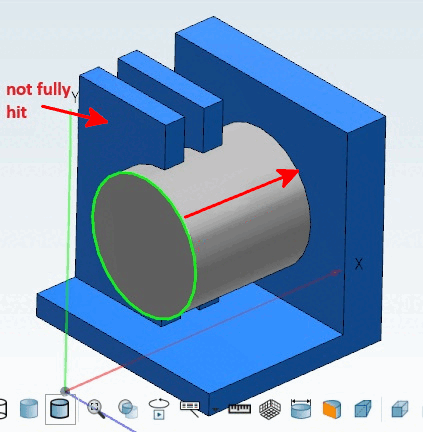

    Beispiel: Die ersten beiden Flächen wurden nur teilweise getroffen; daher wir wird weiter extrudiert. Die hintere Fläche wird vollständig getroffen.

    Beispiel: Die ersten beiden Flächen wurden nur teilweise getroffen; daher wir wird weiter extrudiert. Die hintere Fläche wird vollständig getroffen.

  • Die getroffene Fläche darf aus mehreren Flächen bestehen, diese müssen jedoch zusammenhängend sein (benachbarte Flächen).

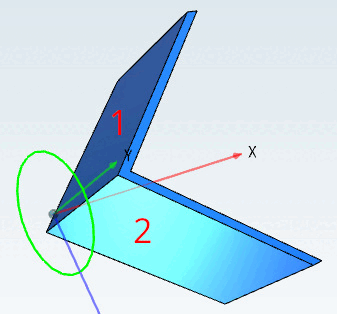

    Beispiel: Zusammenhängende, benachbarte Flächen

    Beispiel: Zusammenhängende, benachbarte Flächen

Handhabung der Methode:

Beispiel mit Extrude:

  1. Rufen Sie auf einem Sketch den Befehl Extrude oder Cut auf.

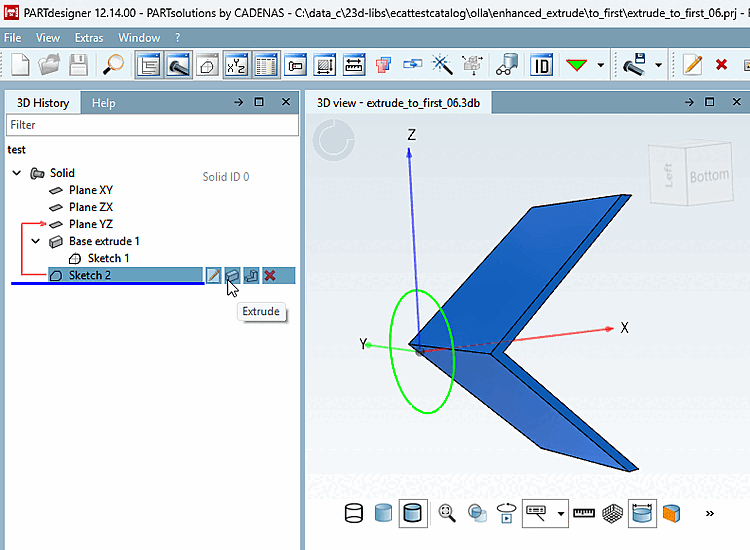

    Hier im Beispiel wird eine Extrusion ausgeführt.

    Hier im Beispiel wird eine Extrusion ausgeführt.

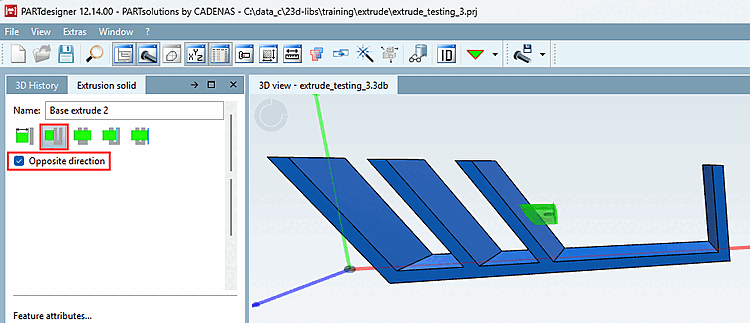

  2. Wählen Sie im Extrude-Dialog die Option Bis erste [To first] aus. Ein schwarzer Pfeil zeigt die Richtung an. Falls erforderlich, kann die Richtung mittels Auswahlkästchen Entgegengesetzte Richtung [Opposite direction] umgekehrt werden.

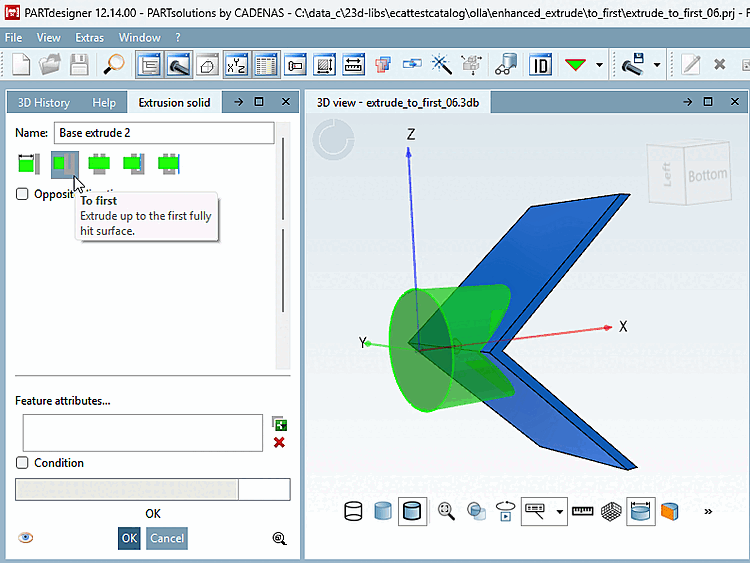

    Mit der Methode "Bis erste [To first]" werden auch miteinander verbundene Flächen erfasst.

    Mit der Methode "Bis erste [To first]" werden auch miteinander verbundene Flächen erfasst.

[Hinweis]Hinweis

Mit der Methode Bis erste [To first] können Sie nicht in beide Richtungen extrudieren. Sie benötigen hierzu einen zweiten Sketch.

Beispiel mit Cut:

Die beiden innenliegenden Flächen werden nicht vollständig getroffen, sodass der Schnitt bis zur hinteren Fläche ausgeführt wird.

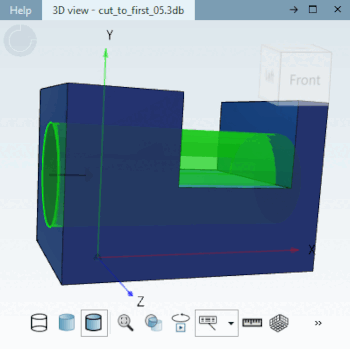

Vorschau

Vorschau

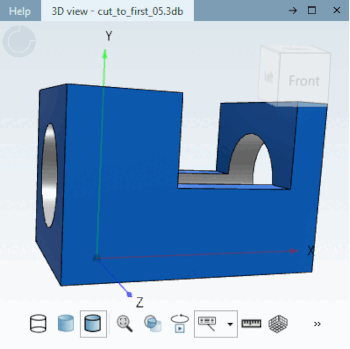

Ergebnis

Ergebnis
