1.4.3.4.  Controllare" e "Confrontare" prima di installare il catalogo.

[Nota]Nota

I test [Check] e i confronti [Compare] sono possibili solo PRIMA dell'installazione.

Non c'è installazione!

Se è stata disattivata l'opzione Installa dopo il download [Install after download] in Aggiornamento catalogo [Catalog update] -> Online, i file del catalogo scaricati si trovano ora nella directory [Download directory] temporanea di download [Download directory] specificata nella finestra di dialogo delle impostazioni.

Procedere come segue:

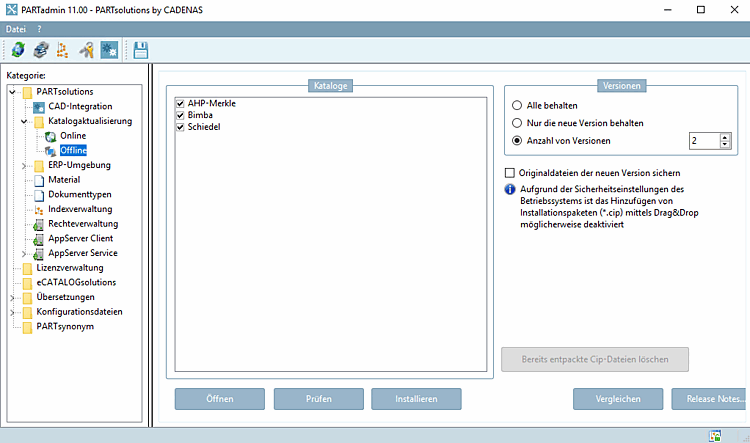

  1. Fare clic su Apri [Open].

    -> Ora selezionare un numero qualsiasi di file *.cip salvati nella finestra di Explorer.

    Questi vengono visualizzati nell'area di dialogo Cataloghi [Catalogs].

  2. Selezionare una delle opzioni in Versioni [Versions].[a]

    [a] L'opzione delle impostazioni è disponibile sia per la versione offline che per quella online.

    • Mantenere tutti [Keep all]

      Facoltativo e non assolutamente necessario.

      È anche possibile selezionare "Numero di versioni >=2", ad esempio.

    • Mantenere solo la nuova versione [Only keep the new version]

      Non è raccomandato.

    • Numero di versioni [Number of versions] [2] (predefinito)

      Assicurarsi che il valore sia impostato su 2 o superiore.

      Questa impostazione è fortemente consigliata, soprattutto in caso di aggiornamento con connessione a LinkDB.[11]

    Attivare facoltativamente Salva i file originali della nuova versione [Save original files of new version].

    Sezione 1.4.3.5, “ Versioni del catalogo ”Per ulteriori informazioni, consultare il sito .

  3. Controllare [Check] (o confrontare [Compare] ; vedi punto successivo)

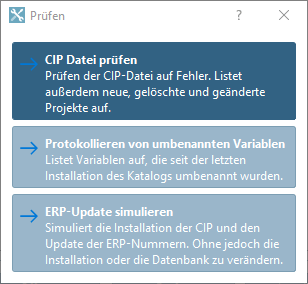

    Cliccare su Verifica [Check] per aprire l'omonima finestra di dialogo.

    Figura 1.146.

    Sono disponibili le seguenti opzioni:

    • Controllare il file CIP [Check CIP file]

      Controlla che il file CIP non contenga errori. Elenca anche i progetti nuovi, cancellati e modificati. [Checks CIP file for errors. Additionally lists new, deleted or changed projects.]

      Dopo aver fatto clic sul pulsante, viene eseguito un controllo che fornisce una panoramica delle famiglie di pezzi nuove o modificate e di quelle non più presenti nel nuovo catalogo ( [Protocol] scheda Log [Protocol] e Stato [Status] ).

      Dopo aver eseguito il controllo, viene visualizzato il seguente messaggio, ad esempio.

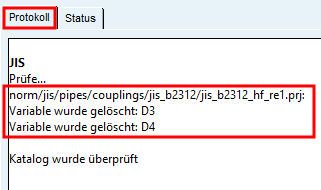

      Pagina della scheda Protocollo [Protocol]

      Figura 1.147. Pagina della scheda Protocollo [Protocol]

      Nella scheda Stato [Status] si trova un elenco dettagliato dello stato dei singoli progetti.

      La tabella a fianco mostra il significato dei simboli.

      Campo/colonna

      Significato

      P

      Progetto

      T

      Tabella

      3

      Vista 3D

      !

      Prima apparizione

      >

      Nuova versione

      =

      Stessa versione

      Pagina della scheda Stato [Status]

      Figura 1.148. Pagina della scheda Stato [Status]

    • Registrazione delle variabili rinominate [Log renamed variables]

      Le variabili che sono state rinominate o eliminate dall'ultima installazione del catalogo sono elencate nella pagina della scheda Registro [Protocol].

      Figura 1.149.

    • Simulare l'aggiornamento dell'ERP [Simulate ERP update]

      [Nota]Nota

      Questa opzione è rilevante solo se è disponibile l'integrazione con l'ERP.

      Simula l'installazione del CIP e l'aggiornamento dei numeri dell'ERP. Tuttavia, senza modificare l'installazione o il database. [Simulates CIP installation and ERP number update. Does not change the DB or installation.]

      Se si desidera filtrare le parti già installate nel CAD e la cui geometria è stata modificata, utilizzare l'opzione Simula aggiornamento ERP [Simulate ERP update].

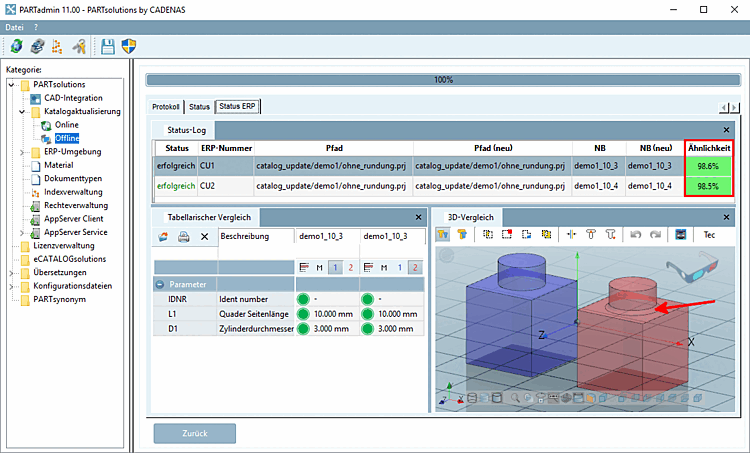

      L'area di dialogo Status ERP [ERP Status] contiene le pagine delle schede Status Log [Status log], Tabular Comparison [Tabular Compare] e 3D Comparison [3D comparison].

      Tutti i progetti con il vecchio e il nuovo tracciato e la vecchia e nuova somiglianza NB e geometrica sono elencati nella pagina della scheda Registro di stato [Status log].

      Per i pezzi dubbi, è possibile verificare la rilevanza delle modifiche geometriche nel confronto tabellare e geometrico.

      1. Selezionare la pagina della scheda Stato ERP [ERP Status].

      2. Se ora si seleziona una riga nella pagina della scheda Registro di stato [Status log], la parte corrispondente viene caricata in Confronto tabellare [Tabular Compare] e Confronto 3D [3D comparison].

        [Suggerimento]Suggerimento

        È possibile posizionare le finestre di aggancio del confronto tabellare [Tabular Compare] e del confronto 3D [3D comparison] come desiderato.

        Figura 1.150.

  4. Confronto [Compare] (opzionale)

    Fare clic su Confronta [Compare] per aprire la pagina di dialogo di confronto del catalogo [Catalog comparison]. Sono disponibili due opzioni di selezione:

    • Confronto rapido [Quick comparison]

      Confronta i dati del catalogo e visualizza i diversi progetti [Compares the catalog data and displays the various projects.].

    • Confronto dettagliato [Detailed comparison]

      Confronta i dati del catalogo e visualizza i diversi progetti, comprese le immagini e i dati storici [Compares the catalog data and displays the various projects, including images and historical data.].

    Catalogo a confronto [Catalog comparison]

    Figura 1.151. Catalogo a confronto [Catalog comparison]

    Catalogo a confronto [Catalog comparison] Catalogo a confronto

    Figura 1.152.  Catalogo a confronto [Catalog comparison]

    In Catalogo installato [Installed catalog] e Catalogo compresso [Compressed catalog] vengono confrontate le versioni vecchie e nuove. Per ogni selezione, le informazioni dettagliate sulle modifiche vengono fornite nelle pagine delle schede Progetto [Project], Cronologia [History] e Tabella [Table].

    Espandere tutto [Expand all]
    Chiudere tutto [Collapse all]
    Visualizzazione dei progetti orfani (disponibile solo su una pagina di confronto; caratteri e simboli blu)
    Visualizzazione dei diversi progetti [Show different projects] (geometria o tabella)
    Visualizzazione di progetti equivalenti [Show equivalent projects]
    Mostra solo i progetti con numero ERP [Show only projects with ERP number]
    Mostra solo i progetti senza numero ERP [Show only projects without ERP number]

    Colore dei caratteri grigio: Più vecchio

    Rosso Colore del carattere: Nuovo

    Colore dei caratteri blu: disponibile solo su un lato



[11] Questa impostazione è necessaria quando si replica CADENAS_DATA tra più sedi.
