Capitolo 10. Come posso selezionare i formati CAD?
Indietro  Avanti

Capitolo 10. Come posso selezionare i formati CAD?

Per poter generare e poi scaricare le parti, è necessario aver selezionato almeno 1 formato tra i 5 possibili. Se non è stato ancora selezionato, l'area di dialogo corrispondente si apre automaticamente quando si fa clic su Genera modello CAD (o CAD ). Altrimenti, è possibile aprire l'area in qualsiasi momento utilizzando i pulsanti Formati -> Aggiungi formati.

I pulsanti per la generazione del MODELLO CAD e le impostazioni del formato sono visualizzati sul lato destro dei portali OEM e possono essere visualizzati anche sopra la tabella a seconda del portale (alcuni portali dei fornitori). Vedere anche ???.

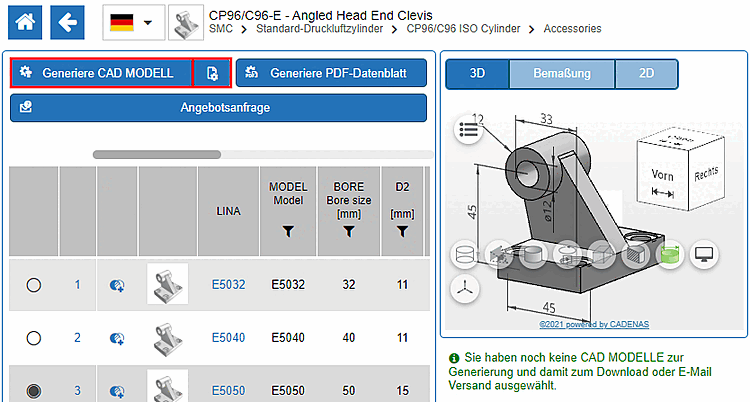

Esemplare per i portali OEM

Figura 10.1. Esemplare per i portali OEM

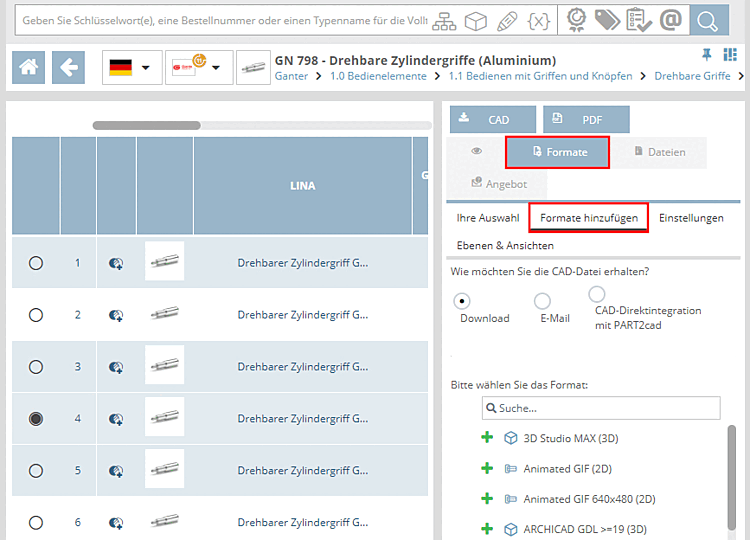

Esempi di alcuni portali di fornitori

Figura 10.2. Esempi di alcuni portali di fornitori

Nell'area di dialogo Aggiungi formati, selezionare i formati desiderati separatamente per i metodi di fornitura Download, Email e PART2cad. Per ulteriori informazioni sui vari metodi, consultare il sito ???.[123]

Le seguenti sottopagine si trovano sotto la pagina della scheda Formati:

  • La vostra selezione

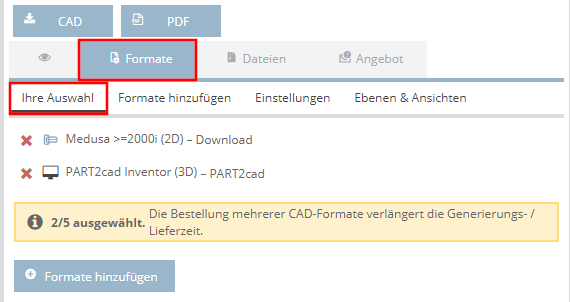

    Formati -> "La vostra selezione"

    Figura 10.3. Formati -> "La vostra selezione"

  • Aggiungi formati

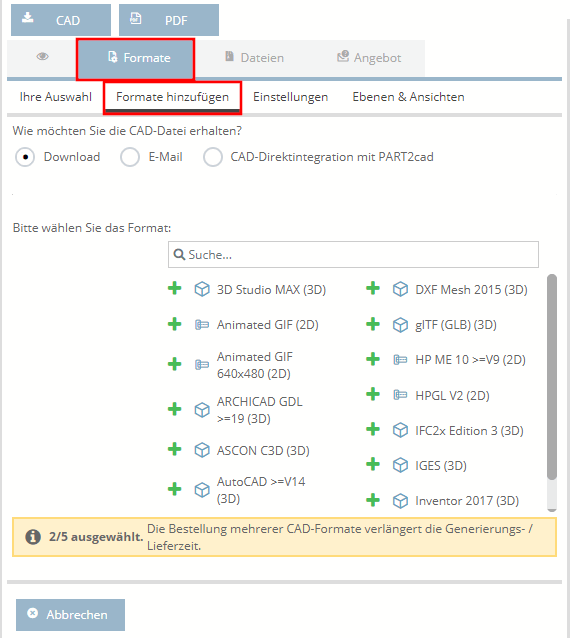

    Formati -> "Aggiungi formati"

    Figura 10.4. Formati -> "Aggiungi formati"

  • Impostazioni

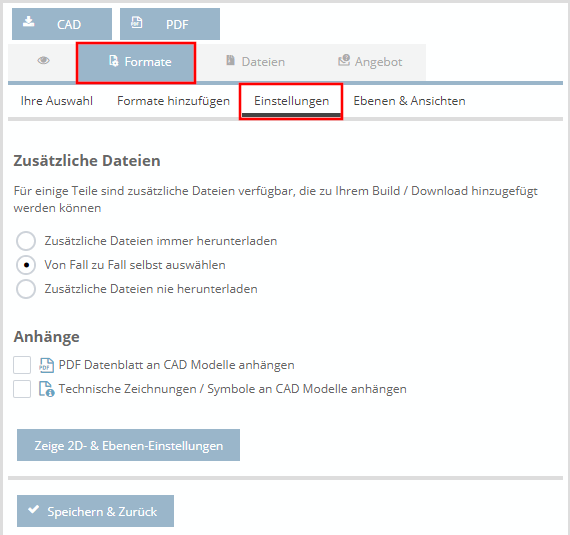

    Formati -> Impostazioni

    Figura 10.5. Formati -> Impostazioni

  • Livelli e viste

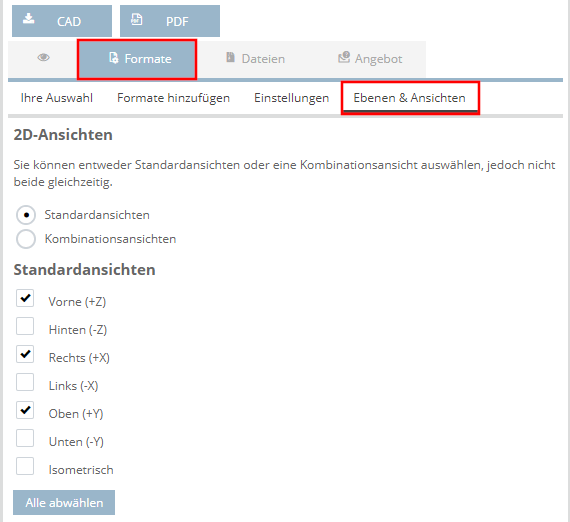

    Formati -> Livelli e viste (parte 1)

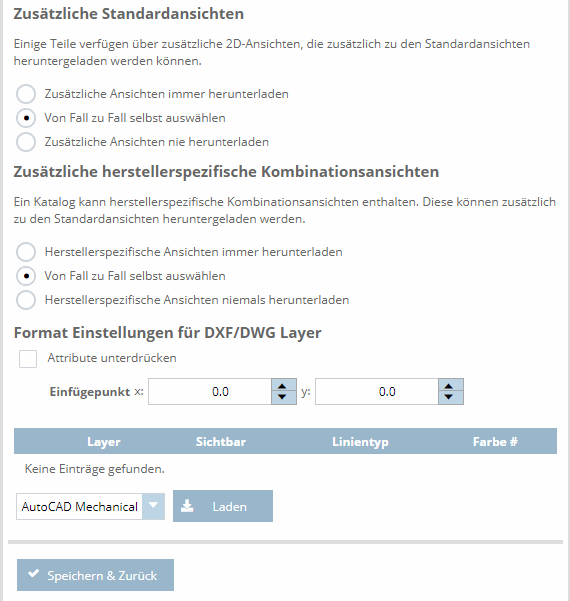

    Figura 10.6. Formati -> Livelli e viste (parte 1)

    Formati -> Livelli e viste (parte 2)

    Figura 10.7. Formati -> Livelli e viste (parte 2)



[123] Sono disponibili i seguenti formati per i modelli CAD 3D e i modelli CAD 2D (a seconda della licenza): 3D Studio MAX, GIF animate, ArchiCAD, ASCON C3D, AutoCAD, AVEVA E3D Autodesk Revit, Aveva PDMS / Marine, BeckerCAD, Bentley AECOsim, BMP, Caddy++, C3D KOMPAS, Caddy++ SAT-V4.2, Capital Library XML, Cadkey CDL, Catia (Macro), Catia V5, , Catia IUA V4, , CoCreate Modelling, COLLADA, Creo Elements/Direct Modeling, Creo Elements/Pro, Creo Parametric, DWF ASCII5.5, DWF Binary, DWF Compressed, ASCII, DWF V6, ASCII DWF V6 UNCOMPRESSED, DWG AUTOCAD, DXF AUTOCAD, DXF Mesh, gITF (GLB), Google Sketchup, HP ME 10, HPGL, IFC2x Edition 3, IGES, Inventor, JPEG, JT, KOMPAS, Lignikon, Mechanical Desktop, Medusa, MegaCAD, Metafile 2D (PS2) V2, Metafile 2D V1, Metafile 3D, MI, Microstation, Nupas / Cadmatic, NX, OBJ (WaveFront), One Space Modelling, Parasolid, PARTjava, PART2cad Creo Elements/Modellazione diretta (CoCreate Modelling), PART2cad AutoCAD, PART2cad CATIA, PART2cad Creo Parametric (Pro/ENGINEER Wildfire), PART2cad Inventor, PART2cad Solid Edge, PART2cad SolidWorks, PART2cad Unigraphics NX, PDF 3D, PDF Datasheet, Pro/ENGINEER Wildfire, PRO-Desktop, RENGA, SAT, Smartplant, Solid Edge, SolidWorks, STEP, STL, Strakon, SVG, Tekla, Think3, TIFF, Tribon M3, Trimble Sketchup, VDI, VisiCad, VRML, VX (Varimetrix), WebGL HTML
