Questo tipo di connessione è caratterizzato da diversi fattori:
Struttura gerarchica con il punto di connessione del connettore e la sua stessa classificazione e punti di connessione indipendenti e classificazioni dei pin subordinati?
Necessità di assegnare un genere (femminile, maschile, misto) al connettore
Di norma, i singoli conduttori dei connettori non sono accessibili dall'esterno, il che spesso consente di modellare il connettore con diversi livelli di dettaglio e, in particolare, di ignorare i singoli pin.
I connettori sono disponibili per tutti i settori dell'ingegneria (elettrico, ottico, idraulico, pneumatico, ecc.).

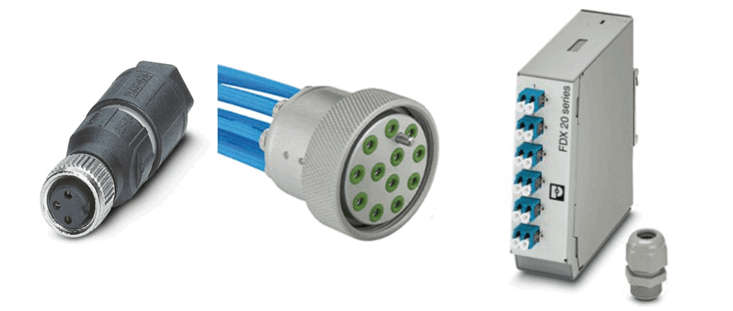

Di seguito vengono presentati esempi di tappi provenienti da questi diversi ambiti:

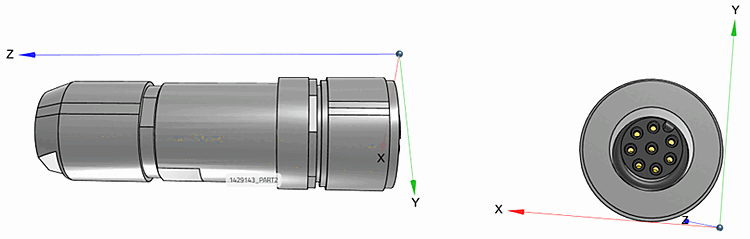

L'immagine qui sopra mostra un connettore che ha la tipica faccia da connettore a 8 pin nella parte anteriore, ma che deve essere cablato individualmente con 8 linee nella parte posteriore. Nota: questo connettore ha 16 connessioni, 8 sul retro e 8 sul fronte. In questo caso, i singoli pin del connettore sono rilevanti. Di conseguenza, di solito si ottengono i seguenti simboli nello schema elettrico:
L'immagine precedente mostra un dispositivo con spine individuali; per l'ingegnere, in genere, non è necessario considerare i singoli cavi in questo caso. Lo schema circuitale si basa quindi su un grado di astrazione superiore, in cui le singole spine sono trattate come singoli terminali.

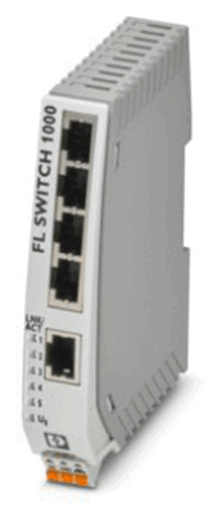

Figura 5.1049. Interruttore Phoenix Contact con solo i collegamenti a spina rivolti verso l'esterno.
Figura 5.1050. Schema del circuito; solo i collegamenti a spina sono all'esterno e vengono trattati come semplici terminali.
Come mostrato in precedenza, le connessioni a spina descrivono generalmente una struttura di dati gerarchica, in cui i singoli terminali/elementi possono essere subordinati alla spina stessa. Nel contesto della classificazione CNS, ciò rende necessaria l'introduzione di un'ulteriore classe CP. A questo scopo, CNS_CP|4|14 Terminale/elemento di connessione a spina.
Queste due classi hanno i seguenti attributi: (in piena analogia con le definizioni di ECLASS Advanced)

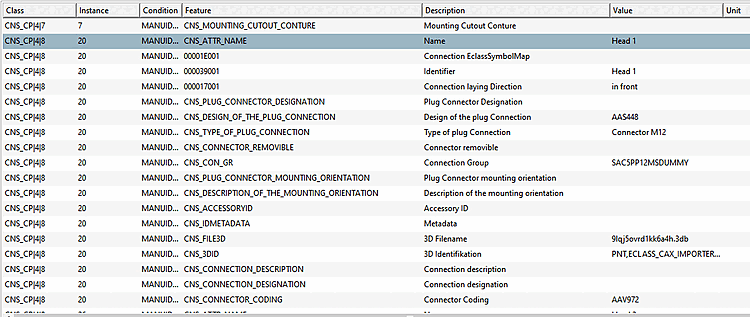

CNS_CP|4|8; oltre agli attributi generali della connessione CAx (vedere Sezione 5.12.11.5, “Altri tipi di connessione CAx”), una connessione plug ha i seguenti attributi specifici:
Codifica del connettore: codifica del collegamento con elenco di valori (ad es. codifica A, ...)
Struttura del collegamento a spina: genere della spina con elenco dei valori (femmina, maschio, misto)
Tipo di connessione a spina: tipo di connessione a spina con elenco di valori (ad es. elettrico, idraulico, ...) [CNS_TYPE_OF_PLUG_CONNECTION].

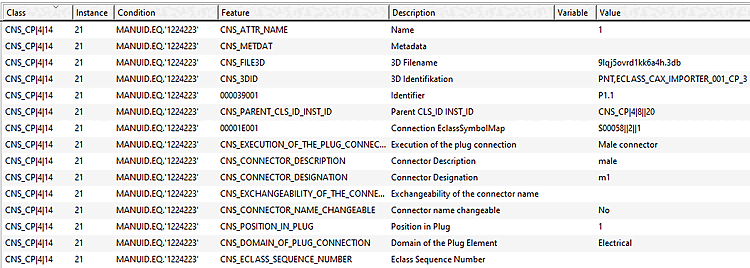

CNS_CP|4|14; oltre agli attributi generali della connessione CAx, un elemento connettore (terminale/pin) ha i seguenti attributi specifici:
ParentClassIdentifier (Parent CLS_ID Inst_ID); identificatore unico che identifica il connettore che contiene questo terminale. La forma è obbligatoriamente data da CNS_CP|4|8||<istanza del terminale del connettore>. I codici successivi utilizzano questa informazione per costruire la relazione genitore-figlio del connettore con i suoi pin subordinati.
Esecuzione della connessione a spina [CNS_EXECUTION_OF_THE_PLUG_CONNECTION] (esecuzione della connessione) con elenco di valori (ad es. presa a spina, pin a spina ecc.)
Dominio del collegamento a spina: dominio dell'elemento a spina (morsetti) con elenco di valori (ad es. elettrico, idraulico, ...) [CNS_DOMAIN_OF_PLUG_CONNECTION];
Designazione del connettore (testo identificativo multilingue)
Si noti che questa suddivisione tra il connettore e i suoi elementi rende molto facile la creazione di connettori con domini misti (ad esempio, 3 linee idrauliche e 1 linea elettrica in un connettore femmina).
