8.3.5. Come posso effettuare una ricerca sulla base di uno schizzo disegnato da me?

È possibile effettuare una ricerca sulla base di schizzi disegnati da voi stessi.

[Nota]Nota

Quanto più specifico è lo schizzo, tanto meno è necessario. Si possono ottenere ottimi risultati con un solo schizzo.

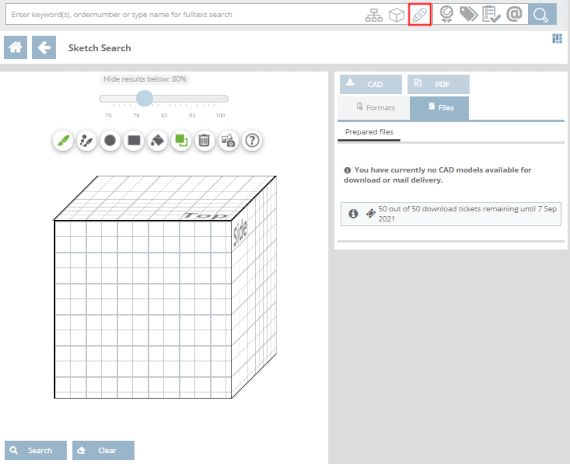

  1. Aprire la casella di riepilogo in Cerca e fare clic su Schizzo 2D.

  2. Per disegnare il primo schizzo, fare clic sulla vista desiderata (superiore, anteriore, laterale).

  3. Selezionare il nero come colore di disegno.

  4. Selezionare la funzione cerchio.

  5. Fare clic con il pulsante sinistro del mouse al centro del disegno (vista) e tracciare un cerchio nero tenendo premuto il pulsante sinistro del mouse.

  6. Cambiare il colore del carattere in bianco e lasciare la funzione cerchio già selezionata.

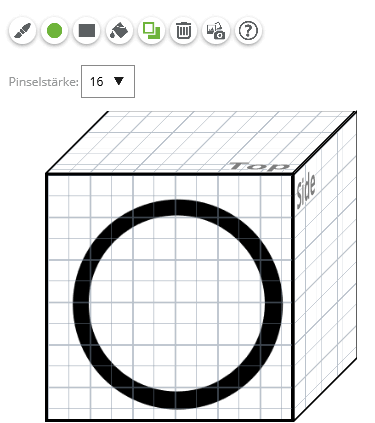

  7. Fare nuovamente clic con il tasto sinistro del mouse al centro del disegno e, tenendo premuto il tasto sinistro, disegnare un cerchio bianco leggermente più piccolo.

  8. Cambiare il colore in nero.

  9. Cambiare lo strumento in Pennello e impostare la larghezza della linea a 16.

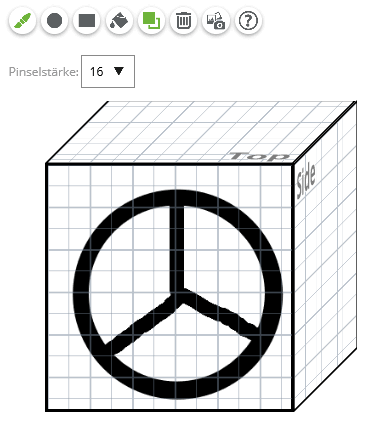

  10. Disegnare i raggi.

  11. Se necessario, è possibile creare un secondo e un terzo schizzo.

    Fare clic nella vista successiva per disegnare il secondo schizzo. Disegnare una seconda vista del volantino. Le impostazioni sono già state impostate correttamente.

  12. Fare clic su Cerca.

    ➝ Vengono visualizzati i risultati.

    Figura 8.14.

    [Nota]Nota

    Dopo aver effettuato una ricerca, gli schizzi creati vengono salvati e sono nuovamente disponibili al successivo richiamo (nella sessione corrente fino al logout).

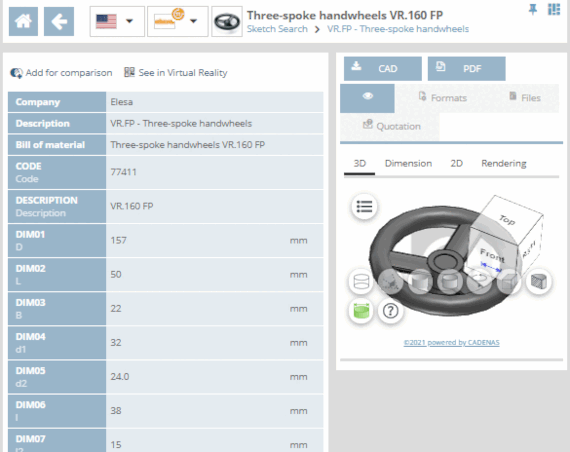

  13. Aprire un riscontro.
